026. Lesiones en extremidades superiores provocadas por la desestabilización del eje de un torno durante el lijado de una pieza que el trabajador sujetaba a mano

Datos del accidente

DATOS CÓDIGO TEXTO
ACTIVIDAD ECONÓMICA (CNAE) 292 Fabricación de otra maquinaria, equipo y material mecánico de uso general
ACTIVIDAD FÍSICA ESPECÍFICA 13 Vigilar la máquina, hacer funcionar - conducir la máquina
DESVIACIÓN 41 Pérdida de control - de máquina, así como de la materia sobre la que se trabaje con la máquina
FORMA (CONTACTO, MODALIDAD DE LA LESIÓN) 64 Amputación, seccionamiento de un miembro, una mano o un dedo
AGENTE MATERIAL DE LA ACTIVIDAD FÍSICA 10100900 Torno paralelo
AGENTE MATERIAL DE LA DESVIACIÓN 10100900 Torno paralelo
AGENTE MATERIAL CAUSANTE DE LA LESIÓN 14030100 Pieza trabajada

Descripción

Trabajo que realizaba

Se trata de un taller dedicado al mecanizado de piezas metálicas. Cuentan con diversas máquinas; tornos, fresadoras, rectificadoras, taladros, etc.

Accidente

El operario se encontraba efectuando una tarea en el torno consistente en el cilindrado y ranurado a un eje. El eje iba montado entre el plato y el contrapunto. Cuando terminó, soltó el contrapunto y antes de extraer la pieza del plato, observó que había alguna pequeña mancha en la superficie del eje y procedió a su eliminación. Puso en marcha el torno y con el eje sujeto solamente por el plato, comenzó a pasar la lija a mano para limpiar la mancha. En ese momento, el eje se desequilibró, y por su longitud, se produjo un efecto látigo golpeando y lesionando al trabajador (amputación del 4º dedo de la mano izquierda y lesiones en el brazo derecho).

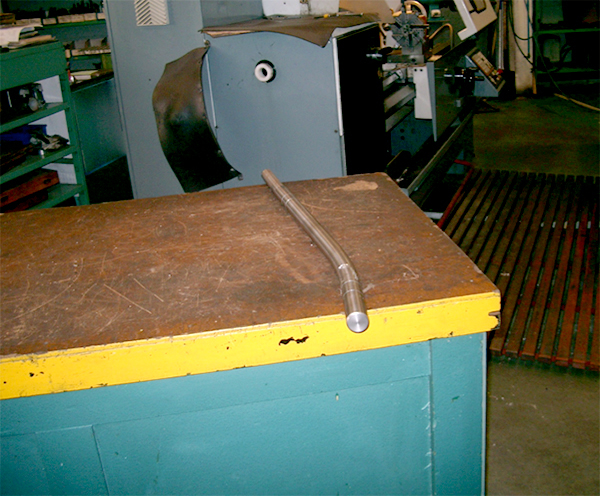

Ver figura 1, "Vista parcial del torno. Plato de sujeción del eje" y figura 2, "Eje que se mecanizaba en el torno".


Otras circunstancias relevantes

  • Características del torno:
    • Marcado CE - Sí. Año adquisición; 1996
    • Lleva protección para el plato y la zona del carro. Dispone de parada de emergencia
  • Características del eje que se mecanizaba:
    • Ejes de acero rectificado, F-114
    • 35 mm. de diámetro
    • Longitud, 800 mm
    • Peso, 5.800 Kg. r.p.m., 800
  • Revisada la máquina tras el accidente, se vio en el plato una de las garras algo más salida que las otras dos. Se trató con la llave de moverlas pero estaban agarrotadas. Como consecuencia del suceso, el sistema quedó dañado, ya que se produjeron sin duda unos esfuerzos dinámicos muy acusados por la longitud grande del eje y su peso de casi 6 Kg.

Causas

  • Existencia de órganos peligrosos accesibles. El eje girando a 800 r.p.m. fijado solamente por uno de sus extremos, cuando el trabajador procedía a lijar a mano, unos restos de óxido.
  • El método de trabajo seguido fue inadecuado, dada la largura del eje, 800 mm., sujetándolo solo por el plato, en una longitud de unos 5 ó 6 cm., y sin emplear el contrapunto.
  • El operario actúa incorrectamente aplicando la lija directamente con las manos. En la ficha existente a pie de máquina, se señala esta actuación como no recomendable.
  • No se descarta que al colocar el trabajador el eje sujeto en el plato por uno de sus extremos, el par de apriete aplicado no hubiera sido suficiente, hecho que habría influido en la consecución del accidente.

Recomendaciones preventivas

  • Continuar con la formación de los trabajadores, velando para que se cumplan las medidas de seguridad establecidas.
  • Revisar y actualizar la evaluación de riesgos incorporando las incidencias que ocurran y estableciendo la planificación de las medidas correctoras que en cada caso proceda.
  • Recordar a los trabajadores la norma respecto a la utilización de la lija en las máquinas, no sujetar directamente la lija con las manos, utilizar un útil auxiliar.
  • Incorporar a la ficha de seguridad situada a pie de máquina, la observación; "cuando se mecanicen ejes largos, será obligatoria la utilización del contrapunto del torno".
