023. Contacto eléctrico directo en centro de transformación de 13,2 kv

Datos del accidente

DATOS CÓDIGO TEXTO
ACTIVIDAD ECONÓMICA (CNAE) 432 Montaje y mantenimiento de instalaciones eléctricas
ACTIVIDAD FÍSICA ESPECÍFICA 64 Trepar
DESVIACIÓN 40 Pérdida de control sin especificar
FORMA (CONTACTO, MODALIDAD DE LA LESIÓN) 12 Contacto directo con la electricidad
AGENTE MATERIAL DE LA ACTIVIDAD FÍSICA 05022405 Redes eléctricas.Centros de transformación
AGENTE MATERIAL DE LA DESVIACIÓN 05022405 Redes eléctricas.Centros de transformación
AGENTE MATERIAL CAUSANTE DE LA LESIÓN 05022405 Redes eléctricas.Centros de transformación

Descripción

Se estaba procediendo a realizar el esquema unifilar de una instalación de alta tensión, a fin de conocer con exactitud las características técnicas de todos sus componentes.

En primer lugar los trabajadores se dirigieron a la celda donde están instalados el seccionador manual y el interruptor automático de 13kv. Abrieron el seccionador y el interruptor automático de 66kv. y el seccionador y el interruptor automático de 13kv., pero no actuaron sobre el seccionador de entrada del transformador, por lo que la zona en la que tenían que trabajar quedó conectada eléctricamente a posibles fuentes de retorno de energía desde el transformador y por lo tanto desde toda la instalación de baja tensión.

Se encontraron con el inconveniente de que no tenían la llave para abrir la puerta y así poder acceder al interior. Utilizando una escalera portátil el accidentado se encaramó sobre la verja y se dispuso a pasar al interior de la celda, apoyando los pies sobre la estructura del interruptor automático de 13kv. a la vez que con una mano se sujetaba a una de las fases o líneas conductoras. Según su relato instantes después recibió una descarga que le hizo caer al suelo de la celda.

Los trabajadores implicados en este accidente tenían conocimientos especializados en materia de instalaciones eléctricas, con una experiencia en la actividad de más de veinticinco años cada uno, por lo que eran trabajadores cualificados para desarrollar trabajos con riesgo eléctrico. Además estaban formados y conocían los riesgos de la tarea y las medidas preventivas que tenían que adoptar para controlarlos.

Para la realización de este trabajo, la empresa había proporcionado a los trabajadores los medios técnicos (útiles aislantes o aislados, pértigas aislantes etc.) y equipos de protección individual (guantes, gafas etc.) necesarios y adecuados al trabajo a realizar. Los trabajadores informaron que los utilizaban habitualmente y que estaban en perfectas condiciones, ya que cada uno tiene su equipo del que es responsable.

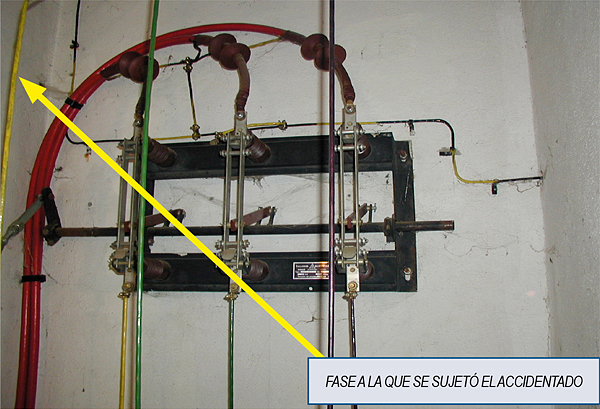

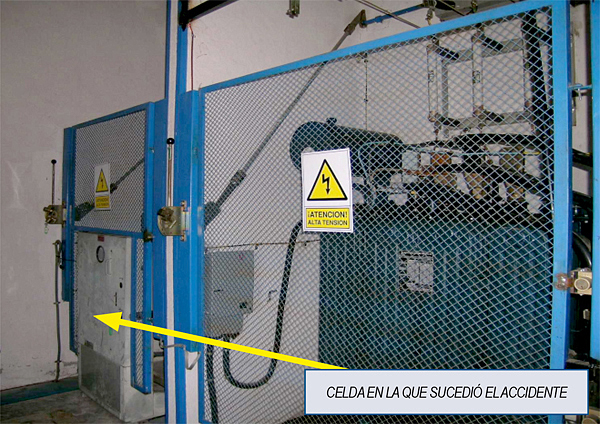

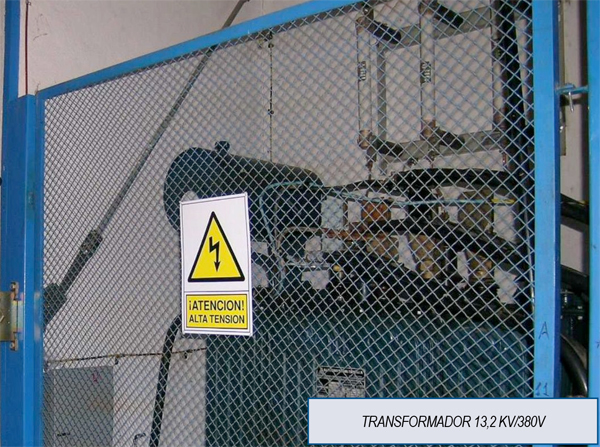

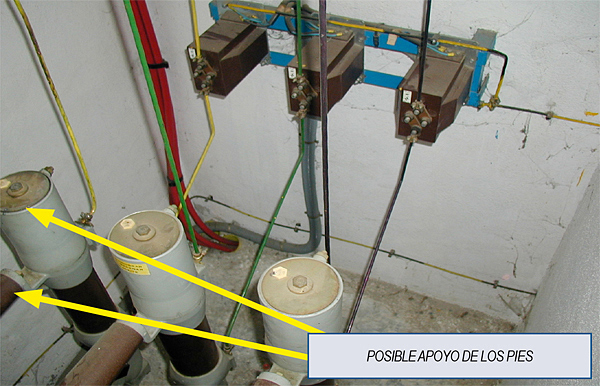

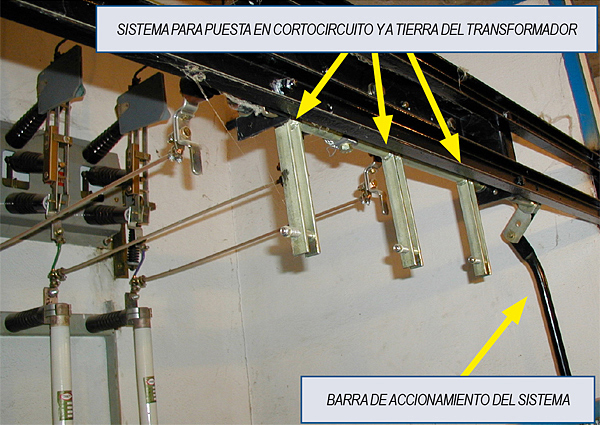

Ver figura 1, "Celda en la que sucedió el accidente", figura 2, "Posible apoyo de los pies", figura 3, "Fase a la que se sujetó el accidentado", figura 4, "Transformador 13,2 kv/380v" y figura 5, "Sistema para puesta en cortocircuito y a tierra del transformador".



Causas

Acceso inadecuado a la celda de trabajo.

Incumplimiento de procedimiento e instrucciones de trabajo.

Incumplimiento de normas de seguridad establecidas.

Recomendaciones preventivas

En el Real Decreto 614/2001, disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riego eléctrico, en el Anexo II punto A.1 se señalan las operaciones y maniobras necesarias para dejar sin tensión una instalación antes de iniciar lo que se entiende como: “trabajo sin tensión” y que son:

  1. Desconectar
  2. Prevenir cualquier posible realimentación
  3. Verificar la ausencia de tensión
  4. Poner a tierra y en cortocircuito
  5. Proteger frente a elementos próximos en tensión, y en su caso, establecer una señalización de seguridad para delimitar la zona de trabajo

Este proceso de cinco etapas conocido como “las cinco reglas de oro” es el que asegura y garantiza la no aparición inesperada de tensiones eléctricas, cuestión imprescindible y de obligatoria garantía cuando se tiene que trabajar “sin tensión” en instalaciones de alta tensión, como en este caso de 13kv.

Cuando se tenga que trabajar en instalaciones de alta tensión y con el fin de garantizar el cumplimiento de las cinco reglas de oro, los operarios deberán cumplimentar una ficha con las operaciones o “pasos” secuenciales que deben llevar a cabo imperativamente y que garanticen que el trabajo se realizará sin tensión.
