028. Elevador de cangilones. Mantenimiento y sustitución de cangilones

Máquina: Elevador de cangilones.

Año de fabricación: Indiferente.

Uso previsto: Elevación y transporte de material a granel (cereal, fertilizante, etc).

Normativa y documentación de consulta:

• RD 1215/1997
• Guía Técnica “Equipos de Trabajo” (INSST)
• UNE 58212:1987
• UNE 58213:1987
• UNE 58222:1987
• UNE-CEN/TR 16829:2016

Ver figura 1: "Elevador de cangilones"

Acceso a la zona de circulación de los cangilones, siendo necesaria la retirada de los resguardos que impiden dicho acceso.

Atrapamiento.

Movimiento inesperado del conjunto de cangilones a causa de la propia gravedad, debido al desequilibrio de peso en sus laterales por retirada de uno o varios cangilones en el proceso de sustitución de estos o mantenimiento similar.

Se deberá establecer un procedimiento de trabajo seguro, que incluirá al menos las siguientes medidas:

1. Deberá realizarse la consignación del equipo mediante:

• Desconexión del elevador de su fuente de energía.
• Bloqueo de los aparatos de desconexión (mediante impedimentos físicos y señalización).
• Disipación o retención de energías acumuladas.
• Verificación de que se ha conseguido la consignación.

2. La máquina deberá disponer de un medio seguro para evitar el movimiento inesperado del conjunto de cangilones, tal como la colocación de sujeciones, topes mecánicos o cualquier otro dispositivo de retención (por ejemplo: barras, cadenas, etc.), suficientemente resistentes y correctamente diseñados y dimensionados.

Estos dispositivos de retención deberán utilizarse y mantenerse de forma adecuada.

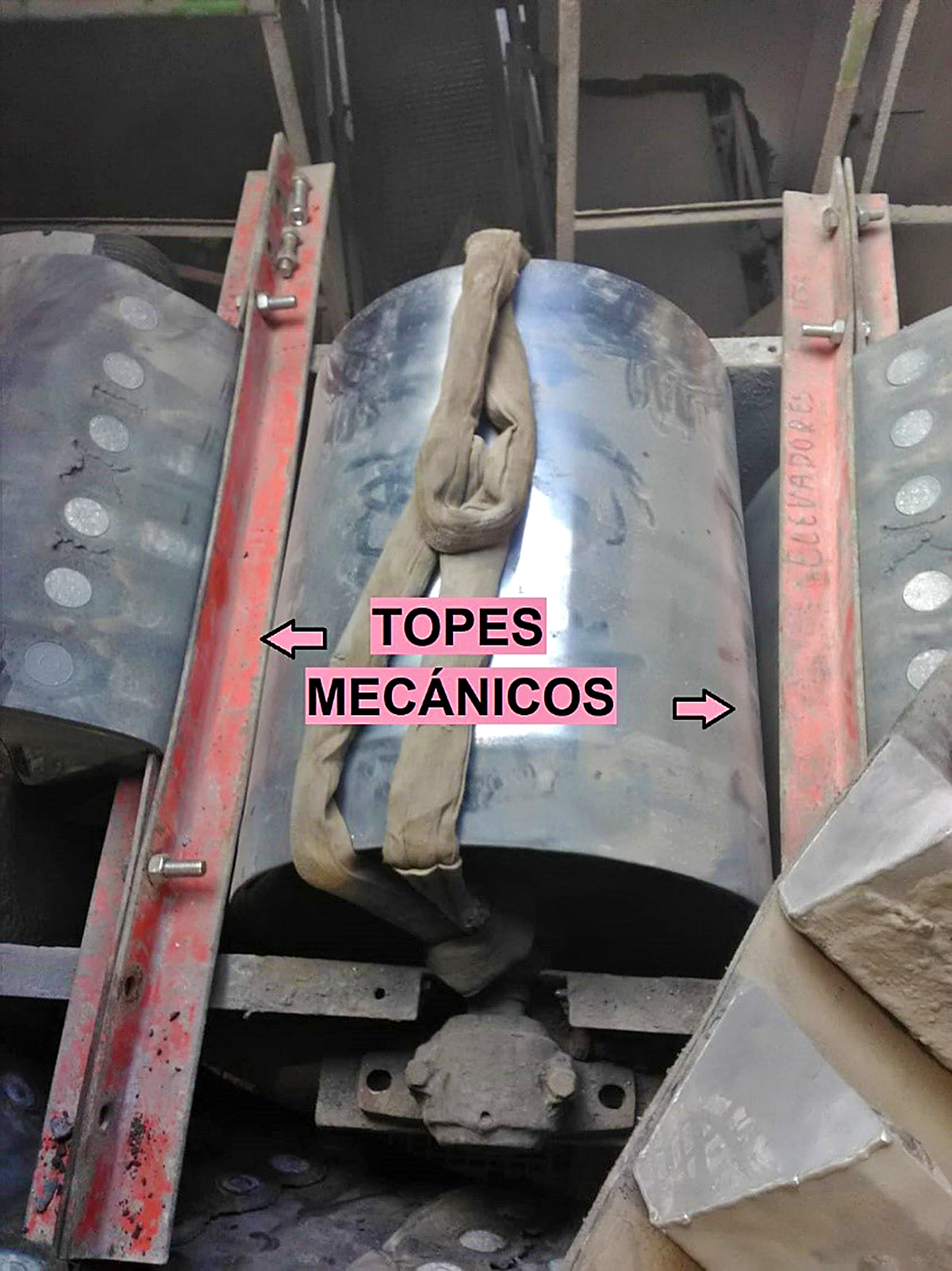

Ver figura 2: "Parte superior del elevador de cangilones. Ejemplo del proceso de montaje de dos topes mecánicos (barras rojas) colocados sobre la propia estructura del elevador, cuya misión es sujetar las bandas del elevador de cangilones (previamente cortadas) e impedir el movimiento inesperado del conjunto a causa de la propia gravedad"
