NTP 1160: Escalas fijas de servicio (I)

Notas Técnicas de Prevención AÑO 2021 1.
160 Escalas fijas de servicio (I) Service fixed ladders (I) Échelles fixes de service (I) Autor: Instituto Nacional de Seguridad y Salud en el Trabajo (INSST), O.A., M.P. Elaborado por: Mónica Águila Martínez-Casariego CENTRO NACIONAL DE NUEVAS TECNOLOGÍAS. INSST Esta NTP anula y sustituye a la NTP 408.
La actualización se ha realizado principalmente basándose en los criterios de la norma UNE EN ISO 14122-4:2017 a pesar de que algunos de estos han sido adaptados a la normativa legal existente (AnexoII) y a los avances de la técnica (uso combinado de jaula y sistema anticaídas, diferentes opciones de sistemas anticaídas, etc.
).
Esta primera NTP describe los distintos tipos de escalas y sus elementos principales, las características que deben cumplir para su uso seguro, así como los factores a tener en cuenta para la elección del sistema de protección contra caídas más adecuado en cada caso.
Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
1.
INTRODUCCIÓN Las escalas fijas, también denominadas escalas, escaleras de gato o de crinolina, constituyen un medio de acceso fijo1 a emplazamientos situados a distinta altura.
Pueden estar permanentemente fijadas a equipos de trabajo o a lugares de trabajo (zonas de edificios o elementos o instalaciones de estos) a los que se accede ocasionalmente, como cubiertas, tejados, pozos, silos, depósitos, torres de refinerías de petróleo, chimeneas y otras zonas de acceso restringido.
El ámbito de esta NTP son las escalas fijadas a los lugares de trabajo.
Tienen un ángulo de inclinación superior a 75°, hasta 90°, y sus elementos horizontales son peldaños.
Se construyen preferentemente de acero inoxidable, acero galvanizado, aluminio, hierro forjado u otro material equivalente que asegure su eficiente sujeción a la estructura vertical que los soporta.
Este tipo de medio de acceso debe ser considerado intrínsecamente peligroso y además, tal y como se ha indicado anteriormente, sólo podrán utilizarse para realizar accesos esporádicos u ocasionales (fundamentalmente por motivos de inspección o mantenimiento) a determinadas zonas.
Por ello, se deberá asegurar su correcto diseño, su uso restringido a personal entrenado específicamente, así como su adecuado estado de conservación y mantenimiento.
2.
ELEMENTOS DE LOS SISTEMAS DE ESCALAS Entendemos por sistema de escala la totalidad de elementos estructurales que componen la escala en su conjunto, pudiendo estos variar de un sistema a otro o, simplemente, no estar presentes.
Estos elementos serán (ver Anexo I “Elementos y dimensiones de escalas fijas con y sin protección circundante” ): – Montantes.
– Tramos de escala.
– Protección contra caídas.
– Descansillos y plataformas.
– Dispositivos antiescalada.
2.
1.
Montantes Podemos encontrar diferentes tipos de escalas en función del número de montantes o de la ausencia de estos, así existen escalas de un montante, de dos montantes o integradas en una superficie fija (sin montantes).
A continuación, se describen sus características principales: – Escala de dos montantes: escala vertical fija cuyos peldaños están unidos a cada uno de los dos montantes o largueros que soportan la carga.
La parte superior del peldaño más alto debe estar posicionada al mismo nivel que la superficie de la zona de llegada.
Los largueros estarán unidos totalmente o por tramos a la estructura mediante sistemas de fijación.
(Ver Figura 1a).
– Escala de un montante: escala vertical fija cuyos peldaños están unidos a cada uno de los lados del montante o larguero que soporta la carga.
Los peldaños de cada lado deben estar al mismo nivel y tener un reborde en su extremo exterior antideslizamientos.
La parte superior del peldaño más alto debe estar posicionada al mismo nivel que la superficie de la zona de llegada.
El larguero estará unido totalmente o por tramos a la estructura mediante sistemas de fijación.
(Ver Figura 1b).
1 Los medios de acceso fijos son aquellos medios montados de tal manera (por ejemplo, con tornillos, tuercas o soldadura) que solo pueden ser retirados mediante la utilización de herramientas.
2 1 Peldaño.
2 Montante.
3 Soporte.
1 Punto de anclaje.
2 Parte fija (pared por ejemplo).
3 Protección antideslizante.

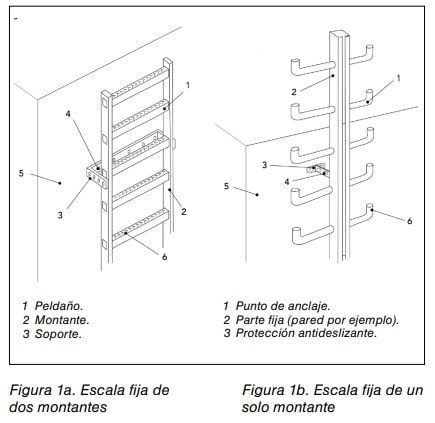

Figura 1a.
Escala fija de dos montantes Figura 1b.
Escala fija de un solo montante – Escala integrada: escala formada por una serie de peldaños (pates2) permanentemente sujetos a la estructura o superficie vertical del propio recinto o elemento.
Son habituales en pozos de saneamiento, depósitos, arquetas de alcantarillado, cámaras subterráneas de redes eléctricas y telefónicas, galerías de servicio, pozos de registro…(ver Figura 2).

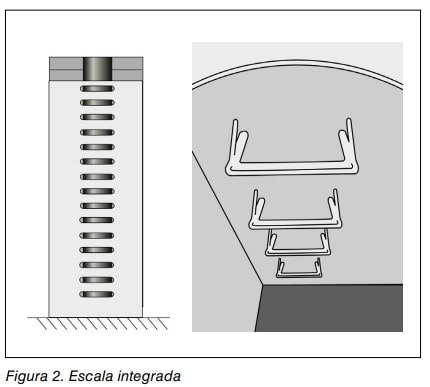

Figura 2.
Escala integrada Desde un punto de vista preventivo, preferentemente se deberán diseñar escalas con dos montantes.
Sólo en casos excepcionales (por ejemplo, espacio insuficiente para la instalación de una escala con dos montantes, alteración de la inclinación del sistema de escala, etc.
) se podrán diseñar escalas de un solo montante.
2.
2.
Tramos de escala Las escalas fijas pueden tener tramos continuos entre la zona de salida y la de llegada (ver figura 3a) o bien tener tramos intercalados que estarán comunicados a través de descansillos o plataformas intermedias (ver figura 3b).
La altura de cada tramo (h) no sobrepasará los 6 m.
a Zona de salida.
b Zona de llegada.
H Altura a franquear de un sistema de escala (altura total).
c Plataforma intermedia o descansillo intermedio.
d Tramo de escalera.
h Altura de un tramo de escala.

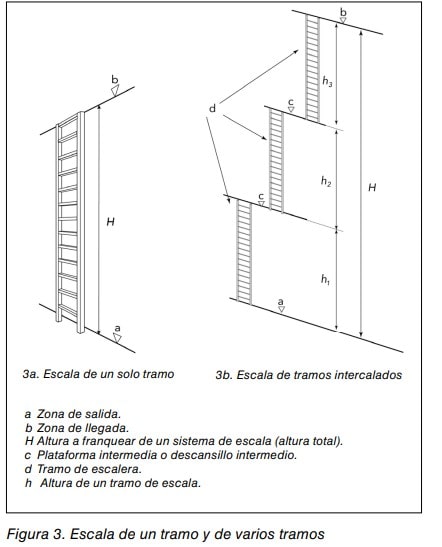

3a.
Escala de un solo tramo 3b.
Escala de tramos intercalados Figura 3.
Escala de un tramo y de varios tramos 2.
3.
Protección contra caídas La utilización de una escala fija lleva aparejado el riesgo de caída en altura, por ello, será obligatorio que el sistema de escala disponga de alguna medida para evitar o disminuir dicho riesgo a nivel tolerable/aceptable.
El RD 486/1997 de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo, indica que aquellas escalas con una altura superior a 4 metros dispondrán, al menos a partir de dicha altura, de una protección circundante.
Ahora bien, siempre será necesario evaluar los riesgos derivados de su utilización, tanto en escalas existentes como en el momento previo a su adquisición, para determinar cuál es el tipo de sistema de escala más adecuado a las necesidades del centro de trabajo, en general, y en lo que respecta a la protección contra caídas, en particular.
Para realizar dicha evaluación se tendrá en cuenta: – El diseño seguro del sistema de escala (ver Anexo II).
– El estado de conservación del sistema de escala.
– Las circunstancias del entorno (altura de caída, obstáculos y elementos en la zona de trabajo, presencia de sustancias agresivas).
– Las características del trabajador (fatiga, estrés, experiencia, formación, aptitud médica…).
– Las características de la tarea (complejidad, transporte de equipos o piezas, frecuencia de acceso).
– Aspectos relativos al rescate.
– Las condiciones ambientales esperadas (viento, temperaturas extremas), etc.
2 Pate: componente que es capaz de ser fijado o anclado a la pared de un pozo o cámara visitable para facilitar la seguridad de entrada y salida.
(Según norma UNE-EN 13101:2003 “Pates para pozos de registro enterrados.
Requisitos, marcado, ensayos y evaluación de conformidad).
3 Notas Técnicas de Prevención Como resultado de la evaluación, en relación con el riesgo de caída en altura se podrá concluir: – Que el sistema de escala con protección circundante es conforme a la normativa legal y técnica, y el riesgo de caída en altura está controlado o, por el contrario, los elementos del sistema están en mal estado o el diseño es inadecuado debiendo, en este caso, subsanar las no conformidades detectadas.
– Que la jaula de seguridad no limita el riesgo de caída suficientemente y podría justificarse su coexistencia con un sistema anticaídas, siempre y cuando los avances tecnológicos lo permitan, tal y como establece el art.
17.
2 de la Ley de Prevención de Riesgos Laborales.
La combinación segura de ambos sistemas se garantiza si el fabricante, por ejemplo del sistema anticaídas, declara la compatibilidad del uso simultáneo de dicho EPI con una protección circundante determinada.
La compatibilidad estará asegurada cuando ninguno de los sistemas vea mermada su capacidad de protección por su uso combinado, no se dificulte la realización de las tareas, ni se entorpezca el rescate en el caso de sufrir un accidente.
Por otra parte, cuando sea técnicamente imposible instalar algunos de los elementos exigidos para un sistema de escala con protección circundante por falta de espacio (por ejemplo, cuando no exista espacio suficiente para instalar la propia jaula de seguridad o las plataformas de descanso en escalas de un solo tramo y altura total superior a 9 m, etc.
), estará justificada la utilización de un sistema de protección individual contra caídas en altura de manera independiente, sin jaula de seguridad, ya que permite usar descansillos móviles en vez de plataformas y detiene y evita la caída del trabajador aún en lugares estrechos y sin espacio sin necesidad de instalar una jaula de seguridad.
En cualquier caso, a la hora de seleccionar el sistema de protección individual contra caídas de altura más adecuado, ya sea para su uso combinado o de manera independiente, se tendrá en cuenta la evolución de la técnica (tal como se contempla en el artículo 15 de la LPRL sobre los principios de la acción preventiva).
Según lo anteriormente expuesto, en función de la evaluación de riesgos realizada, la escala podrá disponer de uno de los siguientes elementos estructurales contra el riesgo de caída en altura o de ambos conjuntamente: – Jaula de seguridad.
– Línea de anclaje rígida.
Jaula de seguridad Es una protección circundante con forma de jaula fijada permanentemente a la escala, que reduce el riesgo de caída de personas desde la misma.
Al ser un elemento fijo, su protección está siempre presente y su nivel efectivo de seguridad es independiente de la actividad del operador.
El RD 486/1997, de 14 de abril, sobre disposiciones mínimas de seguridad y salud en los lugares de trabajo, establece que la protección contra caídas será obligatoria en aquellas escalas con más de 4 m de altura.
Concretamente exige que se instale a partir de esa altura una protección circundante o “jaula de seguridad”. A pesar de lo anterior, y puesto que redunda en la seguridad del trabajador, recomendamos emplear el criterio técnico establecido por la norma UNE EN ISO 14122-4:2017, que fija la altura para la instalación de esta protección cuando el riesgo de caída es al menos de 3 m de altura debiendo comenzar la protección entre los 2,2 m y los 3 m de altura por encima de la zona de salida.
La resistencia de la jaula será determinada y asegurada por el fabricante de esta mediante la realización de ensayos según lo establecido en la norma UNE EN ISO 141224:2017.
Esa información será aportada por el fabricante en su documentación, la cual será utilizada también para el diseño de los puntos de fijación al soporte.
A continuación, se detallan los aspectos visuales más fáciles de comprobar en relación con el diseño seguro de la protección circundante (según norma UNE EN ISO 14122-4:2017): Dimensiones de la jaula de seguridad (mm) y las distancias entre sus elementos (ver figuras 4 y 5 en mm): El hueco en el interior del aro de jaula de seguridad, así como la distancia desde el peldaño a la jaula debe ser ≥ 650 mm y ≤ 800 mm.
La distancia entre dos aros será ≤ 1500 mm, la distancia entre dos elementos verticales de la jaula será ≤ 300 mm y la superficie en los espacios vacíos de la jaula será ≤ 0,40 m2.
d.
distancia desde el peldaño a la jaula de seguridad.

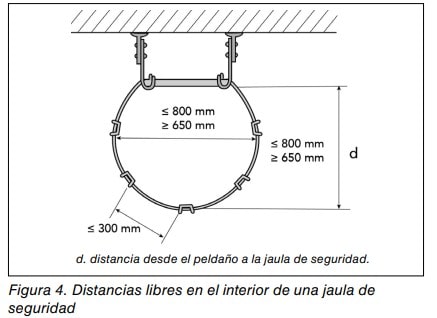

Figura 4.
Distancias libres en el interior de una jaula de seguridad En la zona de llegada, la jaula de seguridad debe prolongarse hasta la altura de la barandilla o guardacuerpos existente en dicha zona.
1 Guardacuerpos de la zona de llegada.
2 Obstáculo.
3 Máxima superficie abierta.
a Altura a franquear del sistema de escala (altura total).
x Prolongación de la jaula sobre la zona de llegada.
y Distancia entre la parte más baja de la jaula y la zona de salida.
z Distancia entre dos aros horizontales.

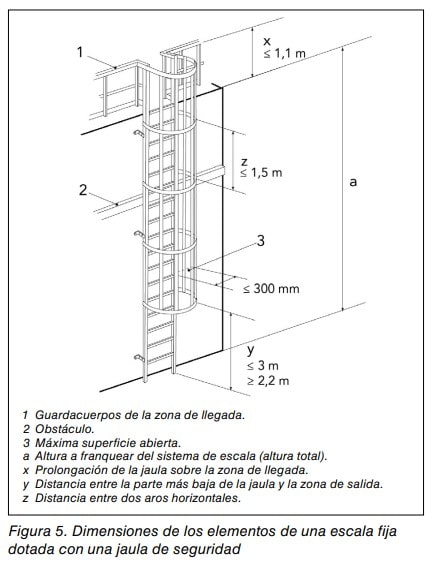

Figura 5.
Dimensiones de los elementos de una escala fija dotada con una jaula de seguridad 4 Jaulas superpuestas en tramos de escala consecutivos La superposición vertical de las jaulas será al menos de 2000 mm mientras que la superposición vertical de dos tramos de escala consecutivos será de al menos 1500 mm.
Abertura de acceso desde la escala Tendrá una anchura (a) entre 500 mm ≤ y ≤ 700 mm y dispondrá de una puerta con cierre automático que cumplirá los requisitos de la norma UNE EN ISO 14122-3: 2017, “Seguridad de las máquinas.
Medios de acceso permanentes a máquinas.
Parte 3: Escaleras, escalas de escalones y guardacuerpos”. La salida de la escala puede ser frontal o lateral y permitir el acceso a una plataforma o a la zona de llegada.
Zona de salida en altura Las plataformas en altura que sean la zona de salida (partida) para un tramo de escala deberán estar protegidas mediante guardacuerpos o barandilla (de altura ≤ 1100 mm).
No obstante, en algunos casos se requerirán las siguientes medidas adicionales: – Cuando la distancia vertical desde la parte más alta de la barandilla hasta el comienzo de la jaula de seguridad sea mayor de 700 mm, se elevará la altura de la barandilla (extensión del guardacuerpos) hasta que esa distancia sea menor o igual a 700 mm (ver figura 6) , o se protegerán los huecos aéreos con estructuras malladas (malla ≤ 100 mm x 100 mm) (ver figura 7).
– Cuando la distancia horizontal desde el guardacuerpos de la plataforma al eje de la escala en ambos lados sea ≤ 1500 mm, se deberán proteger los huecos dentro del guardacuerpos con paneles o estructuras malladas como mínimo en una longitud de 1500 mm de barandilla tanto a izquierda como a derecha del eje de la jaula de seguridad, como en sentido perpendicular a la escala si fuera el caso.
1 Hueco de la barandilla con mallazo.
2 Extensión del guardacuerpos.
3 Barandilla o guardacuerpos.
4 Jaula de seguridad.
5 Edificio.
6 Plataforma.

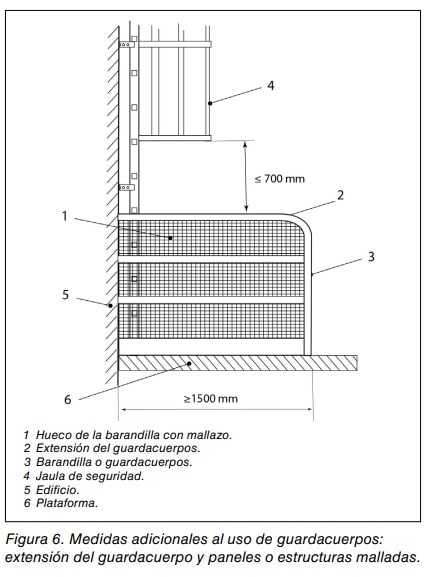

Figura 6.
Medidas adicionales al uso de guardacuerpos: extensión del guardacuerpo y paneles o estructuras malladas.
1 Hueco de la barandilla con mallazo.
2 Extensión del guardacuerpos.
3 Barandilla o guardacuerpos.
4 Jaula de seguridad.
5 Edificio.
6 Plataforma.
7 Distancia del eje de seguridad de la jaula al guardacuerpos.

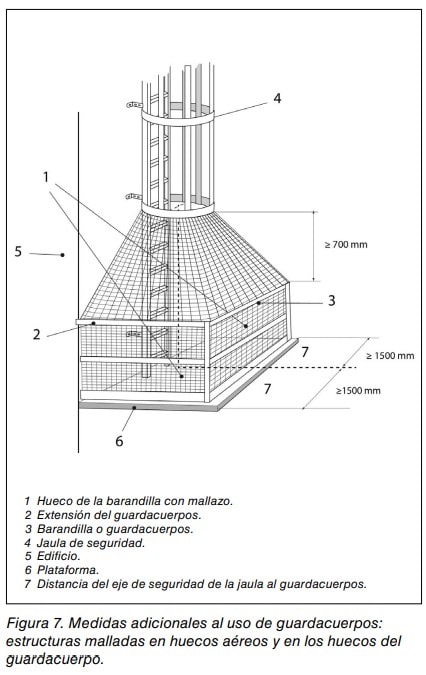

Figura 7.
Medidas adicionales al uso de guardacuerpos: estructuras malladas en huecos aéreos y en los huecos del guardacuerpo.
Línea de anclaje rígida Es el punto de anclaje cuando se utiliza un sistema de protección individual contra caídas de altura, concretamente un sistema anticaídas, que es aquel que detiene la caída libre y limita la fuerza de impacto, además de proporcionar suspensión al trabajador en una posición que permita el rescate.
La línea de anclaje rígida vertical forma un conjunto inseparable, de cara a su certificación, con el dispositivo anticaídas deslizante, constituyendo uno de los componentes del sistema anticaídas (UNE-EN 3531:2014+A1:2017).
El dispositivo anticaídas deslizante y el resto de elementos del sistema de protección individual contra caídas de altura se desarrollan en el apartado 2.
2.
de la NTP 1161.
La línea de anclaje rígida puede estar acoplada en el montante (ver figura 8), o bien en el eje central de escalera.
Podrá venir instalada desde fábrica o ser instalada como elemento independiente con posterioridad por empresa autorizada por el fabricante.
Siempre que se contrate la instalación de una línea de anclaje rígida, se solicitará al instalador: – Certificado de montaje firmado por un técnico acreditado por el fabricante.
– Nota de cálculo con el nº de usuarios y cargas máximas de la instalación.
– Declaración de Conformidad del fabricante.
– Manual de utilización del fabricante que, indique la periodicidad de las revisiones.

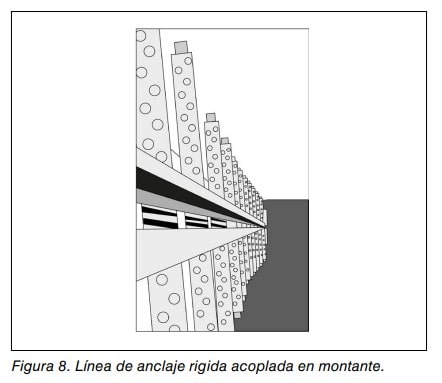

5 Notas Técnicas de Prevención Figura 8.
Línea de anclaje rigida acoplada en montante.
Es recomendable que estas escalas con línea de anclaje rígida lleven un marcado permanente en los puntos de entrada y de salida del sistema que contenga como mínimo: – Fabricante y año de fabricación.
– Fecha de puesta en servicio.
– Norma del dispositivo de protección anticaídas deslizante.
– Norma del arnés de cuerpo completo.
– Tipo de guiado del tipo de dispositivo anticaídas deslizante.
– Tipo de dispositivo de protección anticaídas deslizante.
– Advertencia de que es obligatoria la utilización de un equipo de protección individual.
2.
4.
Descansillos y plataformas Los descansillos y las plataformas son estructuras horizontales diseñadas para cambiar de tramo, descansar o para acceder a un sistema de escala desde la zona de salida en altura o desde la zona de llegada.
Los descansillos son de menor tamaño puesto que están concebidos para ser utilizados por una sola persona.
Pueden ser intermedios, cuando su función es facilitar el cambio de tramo y descansar (ver Figura 9) o pueden ser móviles, cuando su función es únicamente facilitar el descanso.
Éstos últimos pueden ser de una parte o de dos partes.
(Ver Figuras 10a y 10b).
1.

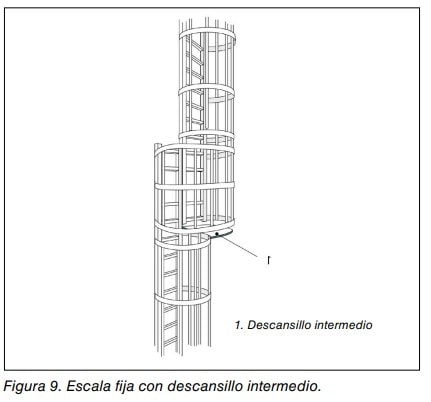

Descansillo intermedio Figura 9.
Escala fija con descansillo intermedio.

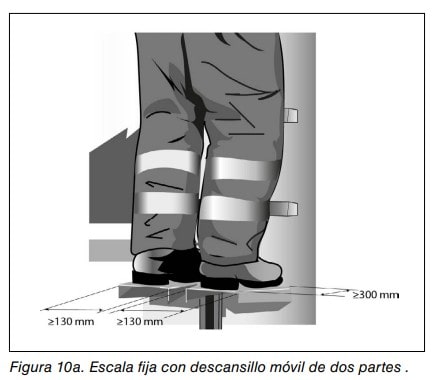

Figura 10a.
Escala fija con descansillo móvil de dos partes .

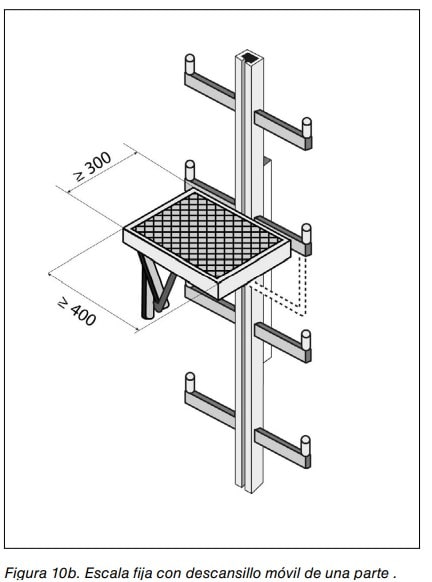

Figura 10b.
Escala fija con descansillo móvil de una parte .
Las plataformas son de mayor tamaño porque pueden ser utilizadas por más de una persona a la vez.
La norma UNE EN ISO 14122-4:2017 distingue tres tipos: – Intermedias: son aquellas diseñadas para permitir el cambio de tramo (ver Figura 11).
Tendrán una longitud (espacio libre entre dos tramos de escala) de mínimo 700 mm.
– De descanso: son aquellas que se montan en escalas de un único tramo para permitir que uno o más trabajadores puedan descansar al mismo tiempo.
Su longitud será como mínimo de 700 mm y su anchura como mínimo de 500 mm.
– De acceso: son aquellas que se emplean para acceder a un sistema de escala ya sea desde la zona de salida o desde la zona de llegada porque no haya una estructura sólida y uniforme.
6 1 Puerta automática.
2 Plataforma intermedia.
3 Espacio libre entre dos tramos de escala.

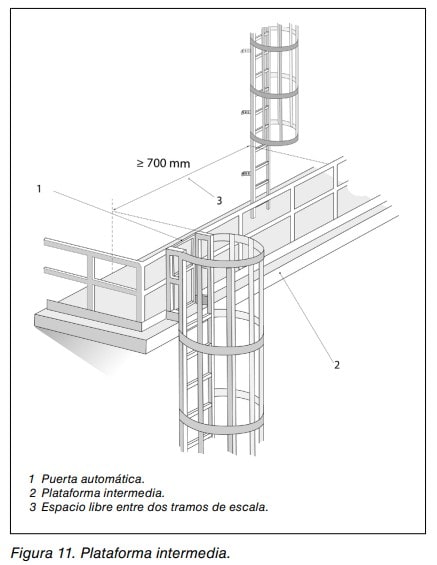

Figura 11.
Plataforma intermedia.
Las plataformas se deben diseñar conforme a los requisitos de la norma UNE-EN ISO 14122-2.
Las plataformas pueden tener una trampilla (escotilla que puede abrirse temporalmente para acceder a un tramo de escala).
La abertura será al menos igual al tamaño de la anchura de jaula de seguridad, no se abrirá hacia abajo sino hacia arriba u horizontalmente de forma manual y se cerrará automáticamente después del paso seguro del trabajador.
Cuando la apertura se realice hacia arriba en trampillas contrapesadas, se podrá abrir al menos a 70 grados de la horizontal.
Según lo establecido en la normativa legal y técnica (ver Anexo II), la presencia de los descansillos o plataformas horizontales dependerá de lo siguiente: – En escalas de un único tramo: • Con jaula de seguridad: dispondrán, cada 9m como máximo, de plataformas de descanso.
• Sin jaula y con línea de anclaje rígida: dispondrán, cada 12m como máximo, de plataformas de descanso o descansillos móviles si no hubiera espacio suficiente.
– En escalas con tramos intercalados: • Con jaula de seguridad: dispondrán de una plataforma intermedia (cuando se vaya a utilizar por más de una persona al mismo tiempo) o un descansillo intermedio (si se va a usar por una sola persona) cada 6m máximo.
• Sin jaula y con línea de anclaje rígida: dispondrán, cada 12m como máximo, de plataformas de descanso o descansillos móviles si no hubiera espacio suficiente y, cada 24m máximo, de plataforma intermedia (cuando se vaya a utilizar por más de una persona al mismo tiempo) o un descansillo intermedio (si se va a usar por una sola persona).
2.
5.
Dispositivos anti-acceso Además de señalizar las zonas de los lugares de trabajo con riesgo de caída (apartado 2.
4 del Anexo I del RD 486/1997 de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo), en la medida de lo posible se empleará un sistema que impida que trabajadores no autorizados accedan a dichas zonas (sistema de escala).
Por lo tanto, en escalas de gran altura y que estén en zonas transitadas o de acceso público, se recomienda disponer de algún dispositivo que evite su acceso no autorizado, ya sea con un sistema anti-escalada de puerta (figura 12) o una protección del sistema de acceso que requiera una llave para retirarla (figura 13).

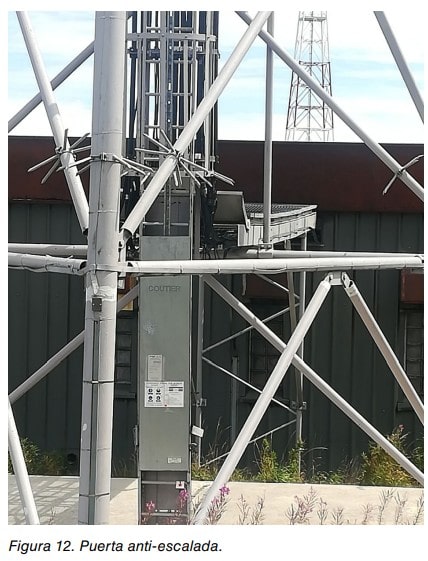

Figura 12.
Puerta anti-escalada.

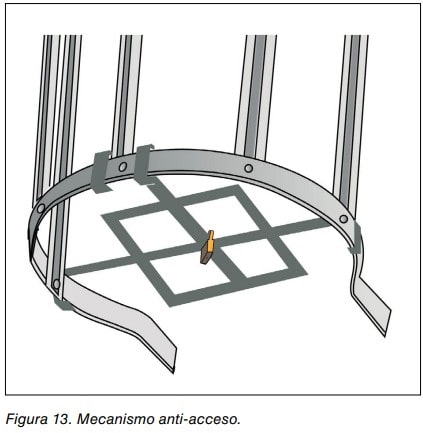

Figura 13.
Mecanismo anti-acceso.
7 Notas Técnicas de Prevención La conexión y desconexión del dispositivo de puerta anti-escalada sólo podrá hacerse desde una zona o posición segura.
El acceso a la escala desde la zona de salida se realizará mediante un dispositivo alternativo de llave mientras que, cuando se permanezca en la escala, deberá ser operativo mediante la mano o el pie.
El retorno al estado de cerrado y bloqueado se realizará mediante cierre automático (ej.
empleo de muelles) y bloqueo automático después del paso seguro.

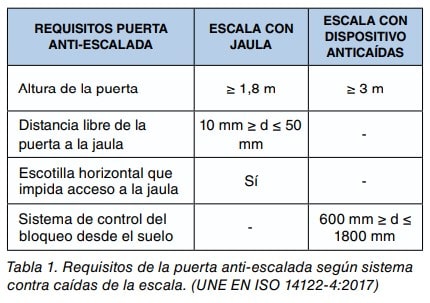

Las dimensiones de este sistema se reflejan en la tabla 1.
La información para desbloquear las puertas de acceso debe estar marcada de forma visible y permanente en la puerta o al lado de esta.
REQUISITOS PUERTA ANTI-ESCALADA ESCALA CON JAULA ESCALA CON DISPOSITIVO ANTICAÍDAS Altura de la puerta ≥ 1,8 m ≥ 3 m Distancia libre de la 10 mm ≥ d ≤ 50 puerta a la jaula mm Escotilla horizontal que impida acceso a la jaula Sí Sistema de control del 600 mm ≥ d ≤ bloqueo desde el suelo 1800 mm Tabla 1.
Requisitos de la puerta anti-escalada según sistema contra caídas de la escala.

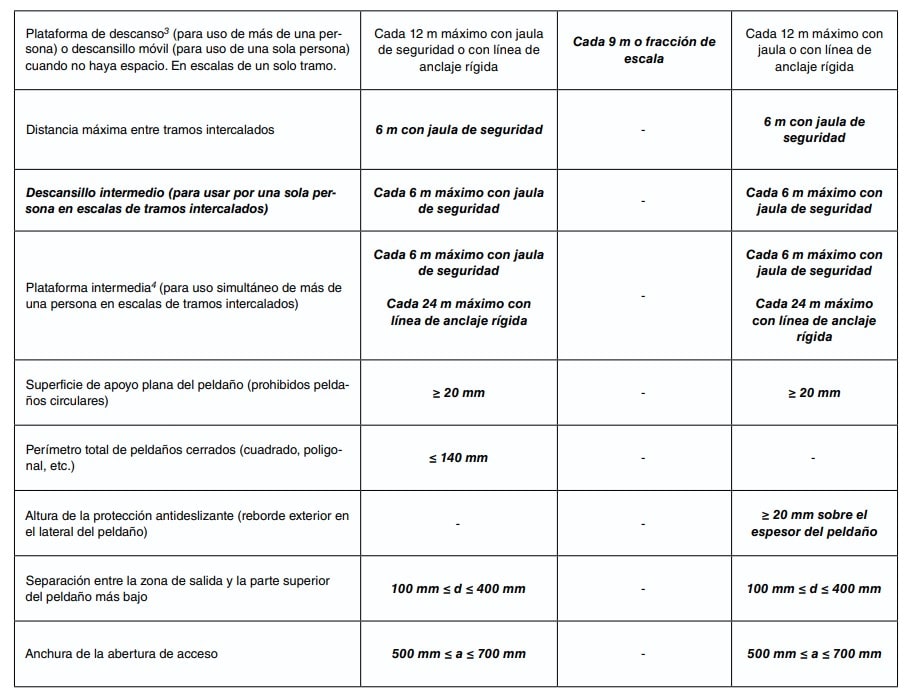

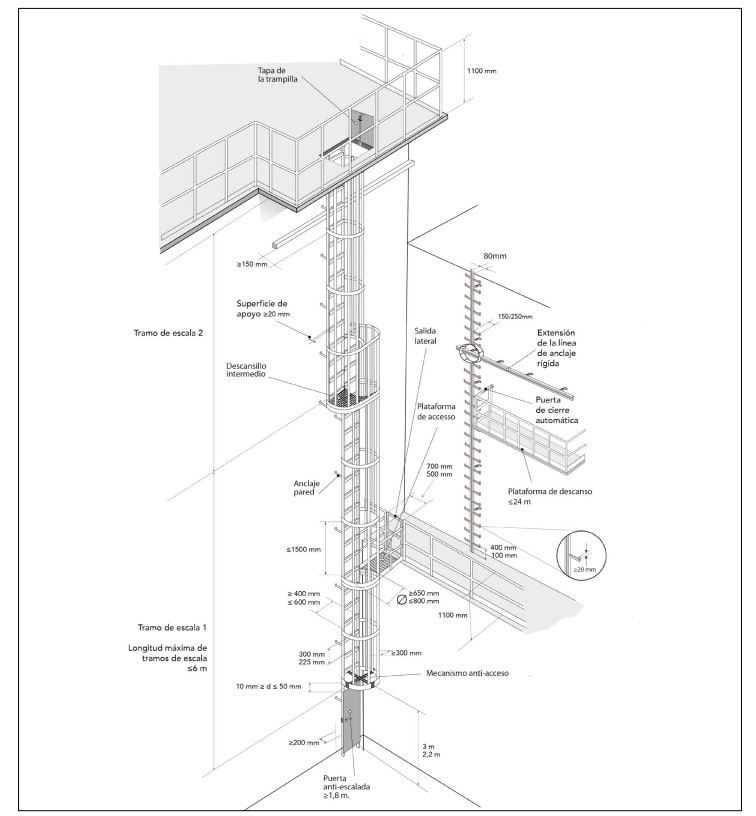

(UNE EN ISO 14122-4:2017) Anexo I. ELEMENTOS Y DIMENSIONES DE ESCALAS FIJAS CON Y SIN PROTECCIÓN CIRCUNDANTE 8 Anexo II. COMPARATIVA DE REQUISITOS DIMENSIONALES Y DE DISEÑO DE LAS ESCALAS FIJAS Desde un punto de vista legal, únicamente podrían exigirse los valores establecidos en el RD 486/1997, de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo, pero en negrita y cursiva se indican los parámetros que desde un punto de vista preventivo se recomiendan adoptar, bien porque proporcionan un mayor nivel de seguridad al trabajador, o bien porque hasta el momento no existe regulación en la normativa legal actual.

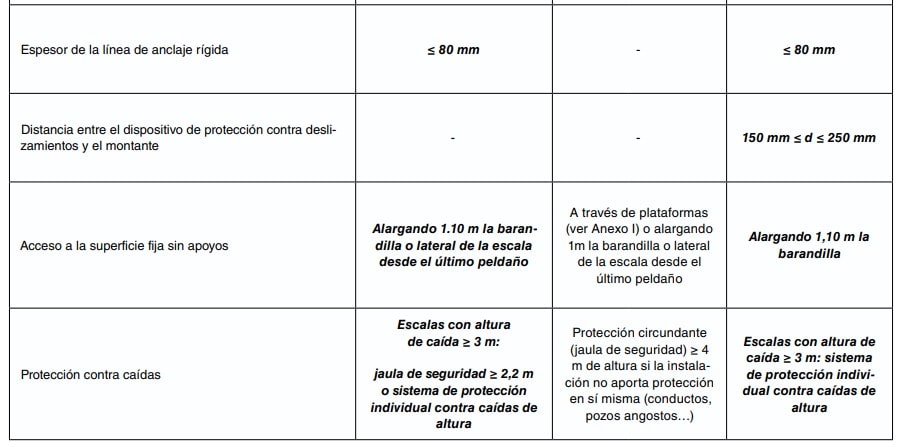

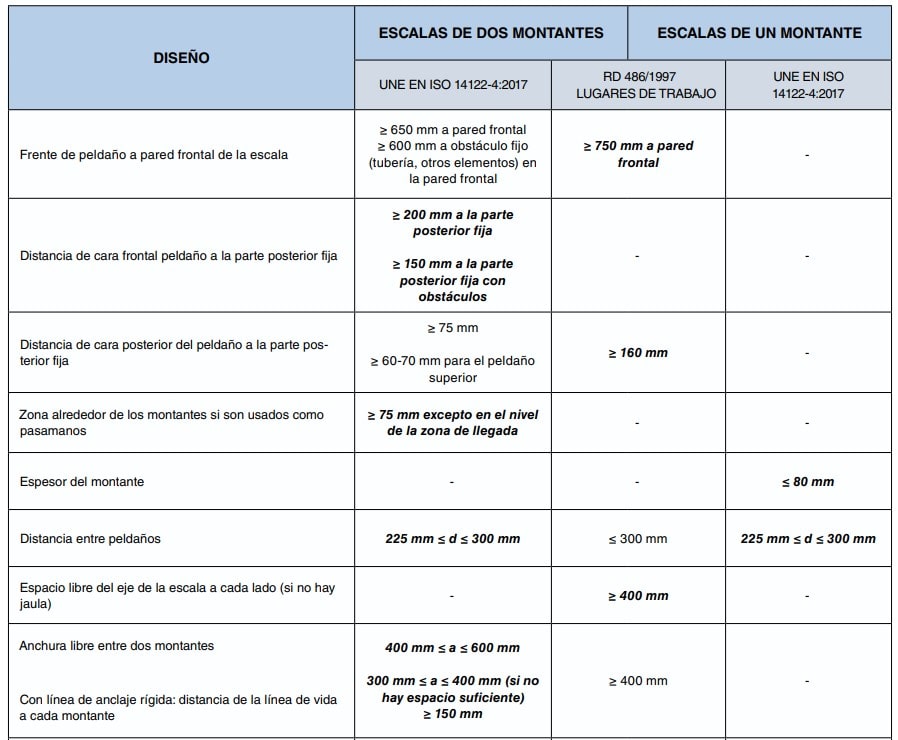

DISEÑO ESCALAS DE DOS MONTANTES ESCALAS DE UN MONTANTE UNE EN ISO 14122-4:2017 RD 486/1997 LUGARES DE TRABAJO UNE EN ISO 14122-4:2017 Frente de peldaño a pared frontal de la escala ≥ 650 mm a pared frontal ≥ 600 mm a obstáculo fijo (tubería, otros elementos) en la pared frontal ≥ 750 mm a pared frontal Distancia de cara frontal peldaño a la parte posterior fija ≥ 200 mm a la parte posterior fija ≥ 150 mm a la parte posterior fija con obstáculos Distancia de cara posterior del peldaño a la parte posterior fija ≥ 75 mm ≥ 60-70 mm para el peldaño superior ≥ 160 mm Zona alrededor de los montantes si son usados como pasamanos ≥ 75 mm excepto en el nivel de la zona de llegada Espesor del montante ≤ 80 mm Distancia entre peldaños 225 mm ≤ d ≤ 300 mm ≤ 300 mm 225 mm ≤ d ≤ 300 mm Espacio libre del eje de la escala a cada lado (si no hay jaula) ≥ 400 mm Anchura libre entre dos montantes Con línea de anclaje rígida: distancia de la línea de vida a cada montante 400 mm ≤ a ≤ 600 mm 300 mm ≤ a ≤ 400 mm (si no hay espacio suficiente) ≥ 150 mm ≥ 400 mm Espesor de la línea de anclaje rígida ≤ 80 mm ≤ 80 mm Distancia entre el dispositivo de protección contra deslizamientos y el montante 150 mm ≤ d ≤ 250 mm Acceso a la superficie fija sin apoyos Alargando 1.
10 m la barandilla o lateral de la escala desde el último peldaño A través de plataformas (ver Anexo I) o alargando 1m la barandilla o lateral de la escala desde el último peldaño Alargando 1,10 m la barandilla Protección contra caídas Escalas con altura de caída ≥ 3 m: jaula de seguridad ≥ 2,2 m o sistema de protección individual contra caídas de altura Protección circundante (jaula de seguridad) ≥ 4 m de altura si la instalación no aporta protección en sí misma (conductos, pozos angostos…) Escalas con altura de caída ≥ 3 m: sistema de protección individual contra caídas de altura 9 Notas Técnicas de Prevención Plataforma de descanso3 (para uso de más de una persona) o descansillo móvil (para uso de una sola persona) cuando no haya espacio.
En escalas de un solo tramo.
Cada 12 m máximo con jaula de seguridad o con línea de anclaje rígida Cada 9 m o fracción de escala Cada 12 m máximo con jaula o con línea de anclaje rígida Distancia máxima entre tramos intercalados 6 m con jaula de seguridad 6 m con jaula de seguridad Descansillo intermedio (para usar por una sola perCada 6 m máximo con jaula Cada 6 m máximo con sona en escalas de tramos intercalados) de seguridad jaula de seguridad Cada 6 m máximo con jaula Cada 6 m máximo con de seguridad jaula de seguridad Plataforma intermedia4 (para uso simultáneo de más de una persona en escalas de tramos intercalados) Cada 24 m máximo con Cada 24 m máximo línea de anclaje rígida con línea de anclaje rígida Superficie de apoyo plana del peldaño (prohibidos peldaños circulares) ≥ 20 mm ≥ 20 mm Perímetro total de peldaños cerrados (cuadrado, poligonal, etc.
) ≤ 140 mm Altura de la protección antideslizante (reborde exterior en ≥ 20 mm sobre el el lateral del peldaño) espesor del peldaño Separación entre la zona de salida y la parte superior del peldaño más bajo 100 mm ≤ d ≤ 400 mm 100 mm ≤ d ≤ 400 mm Anchura de la abertura de acceso 500 mm ≤ a ≤ 700 mm 500 mm ≤ a ≤ 700 mm BIBLIOGRAFÍA Real Decreto 486/1997, de 14 de abril, por el que se establecen las disposiciones mínimas de seguridad y salud en los lugares de trabajo.
Real Decreto 773/1997, 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual (transposición de la Directiva 89/656/CEE al ordenamiento jurídico español).
BOE nº 140 12/06/1997.
Guía Técnica para la evaluación y prevención de los riesgos relativos a la utilización de los lugares de trabajo.
INSST. Edición 2015.
Guía técnica para la utilización por los trabajadores en el trabajo de los equipos de protección individual.
INSST. Edición 2012.
UNE EN ISO 14122-1: 2017.
“Seguridad de las máquinas.
Medios de acceso permanentes a máquinas.
Parte 1: Selección de medios de acceso fijos y requisitos generales de acceso” .
UNE EN ISO 14122-3: 2017.
“Seguridad de las máquinas.
Medios de acceso permanentes a máquinas.
Parte 3: Escaleras, escalas de escalones y guardacuerpos”. (ISO 14122-3:2016).
UNE EN ISO 14122-4: 2017.
“Seguridad de las máquinas.
Medios de acceso permanentes a máquinas.
Parte 4: Escalas fijas”. 3 Estructura horizontal de un único tramo de escala diseñado para permitir que más de una persona al mismo tiempo descanse en el sistema de escala.
4 Estructura horizontal entre dos tramos de escala consecutivos diseñada para permitir que más de una persona al mismo tiempo cambie de tramo o descanse en el sistema de escala.
10 Notas Técnicas de Prevención UNE-EN 353-1:2014+A1:2017.
“Equipos de protección individual contra caídas de altura.
Dispositivos anticaídas deslizantes sobre línea de anclaje.
Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje rígida”. UNE-EN 795:2012.
“Equipos de protección individual contra caídas.
Dispositivos de anclaje”. UNE-EN14396:2004.
“Escaleras fijas para pozos de registro”. UNE-EN 13101:2003.
“Pates para pozos de registro enterrados.
Requisitos, marcado, ensayos y evaluación de conformidad”. Safety and Security in building desing.
RALPH SINNOT. Collins Professional and Technical Books.
William Collins Son & Co.
Ltd.
London.
1985 Investigation into the fall-arresting effectiveness of ladder safety hoops, when used in conjunction with various fall-arrest systems, 720 pp.
Health and Safety Executive, UK (2011).
HSE_RR 657(2011).
Preliminary investigation into the fall-arresting effectiveness of ladder safety hopos.
HSE RR258.
Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSST, nº NTP, año y título.
NIPO: 118-20-027-6
