NTP-1.119: Seguridad en los trabajo de poda en árboles (I)

Notas Técnicas de Prevención 1.
119 AÑO 2018 Seguridad en los trabajos de poda en árboles (I) Safe working practices for tree-climbing operations (I) Sécurité dans les travaux d´élagage des arbres (I) Autor: Instituto Nacional de Seguridad, Salud y Bienestar en el Trabajo (INSSBT) Elaborado por: José Mª Tamborero del Pino CENTRO NACIONAL DE CONDICIONES DE TRABAJO. INSSBT Luis Alberto Díaz-Galiano Moya Técnico experto en la materia Pedro Gómez Pastor GAMESYSTEM ESPAÑA, S.A. Esta NTP es la primera de una serie de dos donde se abordan los aspectos preventivos relacionados con los trabajos de poda en árboles.
En esta primera se describe la problemática de este tipo de trabajos, los riesgos y factores de riesgo y las medidas de prevención y protección principalmente mediante la descripción de las técnicas y dispositivos principales necesarios para realizar de forma segura dicha actividad.
Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
1.
INTRODUCCIÓN Los trabajos en árboles son labores que el hombre ha realizado desde siempre.
Fundamentalmente se realizan trabajos de poda, tala, apeo o recogida de frutos.
Desde hace muchos años se han desarrollado técnicas de acceso y desplazamiento por los árboles con la ayuda de un conjunto de dispositivos auxiliares para que dichos trabajos se realicen de la forma más segura posible.
Aunque recientemente la aparición en el mercado de equipos de trabajo adaptados al entorno y sobre todo más seguros tales como Pemp, cestas sobre camión grúa con brazo articulado, etc.
, en la mayoría de los casos estas labores siguen realizándose de forma tradicional y ello implica que los trabajadores están sometidos al riesgo de caída de altura principalmente, con posibles consecuencias graves o muy graves.
En esta NTP se describen diferentes métodos de acceso y trabajo seguro en árboles y los distintos dispositivos auxiliares complementarios para la prevención de los riesgos descritos.
2.
RIESGOS Y FACTORES DE RIESGO Los principales riesgos y factores de riesgo relacionados con los trabajos de poda de árboles son los siguientes: • Caídas a distinto nivel debidas a: – Realización de los trabajos de acceso, desplazamiento y posicionamiento en árboles sin utilizar las técnicas y los EPI correspondientes para cada caso concreto.
• Cortes y lesiones varias debidas a: – Utilización de herramientas de corte manuales o a motor.
– Quemaduras por fricción con las cuerdas utilizadas.
• Contactos eléctricos directos debidos a: – Realizar trabajos de poda en proximidad de líneas eléctricas aéreas en tensión.
3.
MEDIDAS DE PREVENCIÓN Y PROTECCIÓN Las medidas de prevención y protección se desarrollan describiendo un conjunto de actuaciones previas al inicio de los trabajos (evaluación de riesgos, plan de trabajo y aspectos de carácter organizativo y de seguridad), las técnicas de trepa con sus fases y su aplicación práctica, la elección y certificación de la resistencia de los puntos de anclaje, la descripción del equipo y del material de trabajo y finalmente las medidas preventivas frente a otros riesgos descritos.
Actuaciones previas Para realizar un determinado trabajo en un árbol se debe contar con una evaluación de riesgos específica y un plan de trabajo.
En función de la evaluación de riesgos y del objetivo del trabajo a realizar se elegirá el sistema de trabajo más seguro y efectivo.
Evaluación de riesgos La preceptiva evaluación de riesgos previa, debe tener en cuenta los siguientes aspectos: • Localización exacta del lugar de trabajo (dirección, coordenadas GPS, etc.
).
• Los riesgos derivados del entorno en el que se realiza el trabajo tales como: el tráfico, la forma de llegar hasta el lugar de trabajo, la situación del árbol (en taludes, en montaña), el tipo de suelo, presencia de barro o zonas 2 Notas Técnicas de Prevención pantanosas, la presencia de cables de líneas eléctricas, los bienes o animales a los que puede afectar el trabajo en el árbol, la climatología de la zona para establecer los límites meteorológicos en los que se puede trabajar, etc.
• Los riesgos derivados del tipo y estado del árbol.
Antes de empezar a trabajar se debe realizar una breve evaluación visual del árbol que incluya el estado fitosanitario y biomecánico del ejemplar, incidiendo en el sistema radicular, cuello del árbol, tronco y ejes, así como en la existencia o no de cuerpos fructíferos de hongos xilófagos que puedan afectar a la mecánica del árbol y a la seguridad del trabajo, ya que este hecho puede derivar a medidas correctoras (por ej.
: realizar el trabajo con el anclaje instalado en un árbol adyacente).
• Los riesgos derivados del sistema de trabajo empleado, en especial la compatibilidad de sistemas de corte con los sistemas de acceso y posicionamiento en el árbol.
• Los tiempos de descanso.
• Los riesgos para el hombre de tierra (groundman) y sus elementos de seguridad.
• La zona que se debe balizar.
• Como actuar en caso de emergencia, teléfonos de contacto, forma de avisar (puede ser necesario el uso de emisora) y como llegar al lugar del accidente.
Puede ser necesario prever un lugar de encuentro con los servicios de emergencia.
Plan de trabajo El plan de trabajo debe contemplar la labor a realizar, como llevarla a cabo, las medidas de seguridad y qué hacer en caso de emergencia.
Además, todos los trabajadores deben tener la posibilidad de aportar mejoras al plan de trabajo previsto y todas las personas que participan en el trabajo deben conocerlo perfectamente.
Los trabajos en árboles con riesgo de caída en altura deben ser realizados por al menos dos personas.
Uno de los trabajadores, denominado persona de tierra, habitualmente permanecerá en el suelo apoyando a la persona que trabaja en altura y será el encargado de realizar las labores de rescate en caso de emergencia.
En función de la complejidad del trabajo, puede haber un solo hombre en tierra asistiendo a varios trabajadores en el árbol.
Es muy conveniente que los trabajadores dispongan de una ficha de evaluación de riesgos para cada árbol particular que se complete no solo la primera vez que se sube al árbol, sino en cada ocasión que se ascienda ya que la estabilidad y riesgos del árbol pueden variar con el tiempo por la presencia de tormentas, vientos, lluvias, hundimientos inesperados del terreno, etc.
Normas de organizativas Antes de iniciar los trabajos en el árbol se deben realizar una serie de actividades organizativas de comprobación y verificación básicas para garantizar la seguridad de cada trabajo y que se exponen a continuación.
• Evaluar las condiciones de la corteza (mojada, congelada, etc.
) y las condiciones meteorológicas previstas.
• Trabajar al menos dos personas, el trepador y la persona de tierra.
Este último también debe conocer las técnicas de trepa y de rescate.
Es esencial que exista una buena comunicación entre los dos trabajadores.
• Señalizar y respetar la zona de trabajo.
• Revisar todo el equipo antes de realizar las operaciones en el árbol, durante la operación y al finalizar.
En estas técnicas es habitual utilizar nudos de fricción que pueden sufrir un desgaste elevado.
• Comprobar el funcionamiento de las comunicaciones previstas para avisar en caso de emergencia.
• Seleccionar desde el suelo por dónde se va a subir hasta la copa o ramas, como se va a acceder por las ramas hasta la zona de trabajo, como posicionarse y como bajar.
La zona se debe elegir en función de la evaluación visual del árbol, escogiendo la más segura, por ejemplo si hay cables de tensión, se ascenderá por el lado contrario a los mismos.
• Los sistemas de acceso, movimiento y posicionamiento deben evitar la caída manteniendo siempre las cuerdas tensas.
• Evaluar la conveniencia de utilizar una cuerda de seguridad independiente con dispositivo anticaídas deslizante en los movimientos de acceso hasta la copa o ramas y bajada, maniobras que habitualmente se realizan en “suspensión”. • Valorar que en algunos casos, el uso de la segunda cuerda puede aumentar el riesgo.
Así, por ejemplo, se pueden formar enredos de cuerdas que comprometan las técnicas habituales de subida y bajada o, al haber más cuerdas por debajo del trabajador, puede aumentar el riesgo de que una rama que caiga se enganche en las cuerdas si en algún caso se trabaja desde el acceso.
Además, no siempre es fácil encontrar dos puntos de anclaje independientes y el uso de dos cuerdas puede inducir a rebajar la exigencia al escoger los puntos de anclaje.
• Si se utilizan dos cuerdas y una de ellas dispone de un dispositivo anticaídas deslizante, el trabajador debe contar con un arnés compatible con este sistema y por lo tanto con anclaje esternal o dorsal (UNE-EN 361), lo que añade tirantes al habitual arnés utilizado por el trepador.
No obstante, a expensas de las recomendaciones del fabricante, si existen ambas posibilidades es preferible utilizar el punto de anclaje dorsal, ya que en caso de caída, si el amarre se ha realizado enganchado al esternal, el impacto repercute de forma importante en las cervicales.
En caso de que la evaluación de riesgos indique la posibilidad de utilizar una sola cuerda, se deberán aumentar los márgenes de seguridad, por ejemplo utilizando puntos de anclaje con mayor margen de seguridad.
• En los movimientos por la copa o ramas del árbol y en el posicionamiento para realizar el trabajo, normalmente no se trabaja suspendido de la cuerda, pues el trabajador apoya sus pies en las ramas y usa un sistema de sujeción para poder trabajar con las manos libres que facilita el trabajo y evita una posible caída.
• En los movimientos por las ramas se debe evaluar el uso de una segunda cuerda de seguridad, pero teniendo en cuenta el posible aumento del riesgo, especialmente la posibilidad de que se enreden las cuerdas o que se disminuya la movilidad del trabajador.
Sí es habitual usar dos cuerdas de trabajo cuando eso facilita alcanzar el punto de trabajo.
• En el momento del posicionamiento en el lugar de trabajo será obligatorio el uso de una segunda cuerda siempre que se realicen labores de corte o para evitar péndulos, y se evaluará su uso cuando el trabajo se realice en “suspensión”. De acuerdo con este tipo de técnicas esta segunda cuerda en el movimiento por las ramas y en el posicionamiento, no siempre debe ser un sistema anticaídas, puede ser otra cuerda de trepa o eslinga tensa, ya que la segunda cuerda también trabajará en tensión evitando la caída.

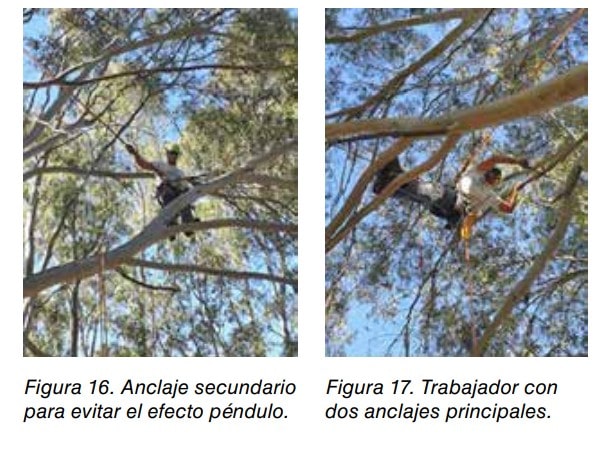

3 Notas Técnicas de Prevención • Los péndulos se limitarán siempre lo máximo posible, si es necesario con reenvíos de cuerda y/o puntos secundarios de anclaje.
• El trabajador debe tener siempre un sistema contra caídas al realizar un cambio de punto de anclaje o cualquier otra maniobra, aunque esté de pie o sentado y estable en las ramas.
• Verificar el lugar donde tirar la madera teniendo en cuenta la proximidad de edificaciones, máquinas u otros árboles.
La técnica de trabajo puede depender de estos factores.
• Se debe localizar el punto de anclaje para realizar un posible rescate.
Puede ser necesario dejar colocada una cuerda de rescate.
• En caso de realizar apeos sujetando las trozas al árbol antes de caer se deben tener en cuenta las fuerzas que va a recibir el árbol, sabiendo que en caso de utilizar un sistema de poleas se pueden multiplicar las fuerzas sobre el anclaje.
Normas generales de seguridad La zona de operación se debe señalizar de forma que nadie ajeno al trabajo pueda entrar en ella.
Debe ser lo suficientemente amplia para garantizar la seguridad de todos los trabajadores relacionados.
De manera general, se pueden distinguir dos zonas, la primera, denominada zona de trabajo, en la que se ubica todo el equipo necesario y donde pueden situarse las personas relacionadas con los trabajos.
Debe estar balizada y si se trabaja en cualquier zona del árbol será un círculo con centro en el árbol y de un radio como mínimo igual al doble de la altura del árbol.
Toda persona que permanezca en este lugar deberá llevar casco y es muy recomendable el uso de ropa de alta visibilidad.
Concéntrica a esta zona estará la zona de peligro, más reducida que la anterior y habitualmente corresponde con la proyección de la copa.
En esta zona estará únicamente la persona de tierra y en ella tendrá autoridad la persona que esté en el árbol.
En ocasiones puede ser necesario cortar el acceso por carretera o caminos al lugar de trabajo o desviar el tráfico.
El hombre de tierra debe permanecer en constante contacto con la persona que esté en el árbol, asistiéndole en todas las operaciones y anticipándose a todas sus necesidades.
En lugares especialmente ruidosos, puede ser necesario prever la utilización de sistemas que faciliten la comunicación entre la persona que trabaja en el árbol y el hombre de tierra.
Se debe tener en cuenta los límites de las condiciones meteorológicas en las que se puede trabajar, en especial en situaciones de viento, lluvia o nieve.
El trabajo en árboles puede ser muy penoso, por lo que es imprescindible asegurarse del buen estado físico de los trabajadores, se deben prever los descansos necesarios y tener en cuenta esta situación para elegir el mejor método de trabajo.
Los equipos de trabajo (tanto los considerados EPI como los que no), deben ser los apropiados a la tarea, estar revisados y en perfecto estado.
En muchas ocasiones, estos trabajos se realizan utilizando equipos de corte.
En estos casos, se debe tener en cuenta su compatibilidad con los equipos contra caídas.
Se debe valorar la posible presencia de insectos o animales que pueden presentar un riesgo para la persona que acceda al árbol o para los propios animales.
Todos los operarios deben saber aplicar maniobras de primeros auxilios en el lugar de trabajo y tener el material necesario para realizarlos en un botiquín a pie de árbol.
Es recomendable que los trabajadores que suban al árbol lleven un botiquín de emergencia consigo y que dispongan de un silbato para advertir de una emergencia.
El hombre de tierra debe disponer de un equipo completo de acceso y trepa para poder realizar un rescate si fuera necesario.
Técnicas de trepa.
Definición y fases La prevención del riesgo de caída de altura que es el más grave que puede acontecer se basa en el conocimiento y la aplicación de las llamadas técnicas de trepa que son aquellas que utilizan sistemas basados en el uso de cuerdas ancladas sobre el propio árbol para llevar a cabo los trabajos de poda.
Otra condición imprescindible es que el operario disponga siempre de dos cuerdas.
Se desarrollan a continuación las cuatro fases de las que constan las técnicas de trepa.
Ascenso hasta la copa o ramas Es la fase de trabajo que sirve para alcanzar la zona de ramas o copa del árbol.
La forma más habitual de acceder al árbol consiste en colocar una cuerda llamada cuerda de acceso, en una rama con la ayuda de una hondilla (pequeño saco con peso unido a un cordino que se lanza desde el suelo).
Una vez instalada el trabajador sube por la cuerda, quedando “suspendido” de la misma.
Ver figura 1.

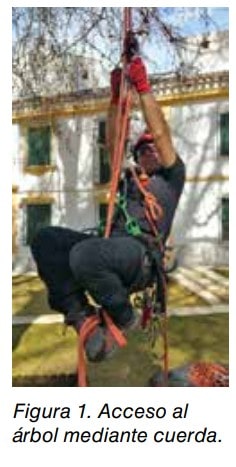

Figura 1.
Acceso al árbol mediante cuerda.
Desplazamiento por las ramas del árbol hasta el punto de trabajo Una vez alcanzada la zona de ramas del árbol, el trabajador coloca una cuerda en un punto alto a la que se une con un sistema que le permite regular su longitud de uso.
La forma más utilizada es unir uno de los extremos de la cuerda al puente del arnés, pasar la cuerda por el punto de anclaje rodeándolo y anclar el otro extremo de la cuerda a través del sistema de regulación.
A esta cuerda se le denomina cuerda de trabajo.
Esta cuerda le facilita desplazarse por las ramas más o menos horizontales sin llegar a estar totalmente suspendido en muchas ocasiones.
En función de la técnica de ascenso empleada y de dónde se ha colocado la cuerda de acceso se podrá utilizar también esta cuerda como cuerda de trabajo, por ello a veces se habla indistintamente de las dos cuerdas como “cuerda de trepa”. Al aplicar esta técnica el trabajador habitualmente no está totalmente en suspensión ya que se apoya en las ramas.
Ver figura 2.

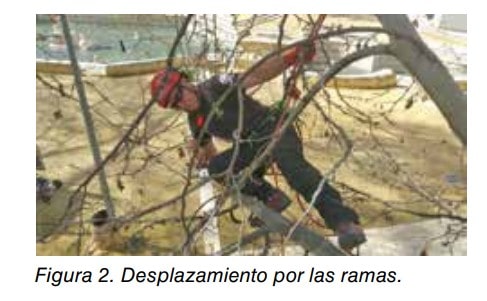

Figura 2.
Desplazamiento por las ramas.
4 Notas Técnicas de Prevención Posicionamiento en el punto de trabajo Para el posicionamiento en el lugar de trabajo y la restricción de movimiento (UNE-EN 358) los puntos de sujeción serán los laterales.
Para la realización de trabajos verticales (UNEEN 813), posicionamiento mediante cuerdas, se utilizará el punto ventral para colocar los equipos para el descenso o la progresión y los puntos dorsal o ventral (preferiblemente dorsal como ya se ha comentado dentro de las medidas organizativas) para colocar el anticaídas.
Para llegar al punto de operación, es posible que el trepador deba cambiar de anclaje la cuerda de trabajo.
Para ello, antes de soltar la cuerda de trabajo de su posición el trabajador se ancla al árbol con otra cuerda (eslinga) con la que rodea el tronco o una rama quedando sujeto mientras realiza la maniobra de cambio.
Ver figura 3.

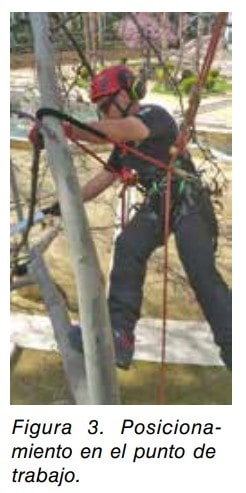

Figura 3.
Posicionamiento en el punto de trabajo.
Al llegar al punto de trabajo en el árbol el trepador esta unido a la cuerda de trabajo que le ha permitido moverse por las ramas, pero antes de hacer la labor concreta (cortar, etc.
) el trabajador se debe anclar además con una eslinga o con una segunda cuerda de trabajo a un punto de anclaje diferente para evitar péndulos o prevenir caídas por cortes de cuerda.
Normalmente el trabajador está apoyado en las ramas y las cuerdas y por lo tanto no está en suspensión.
Descenso Se realiza por la cuerda de acceso o directamente por la cuerda de trabajo.
En esta fase es normal que el trabajador quede “suspendido” de la cuerda.
Ver figura 4.

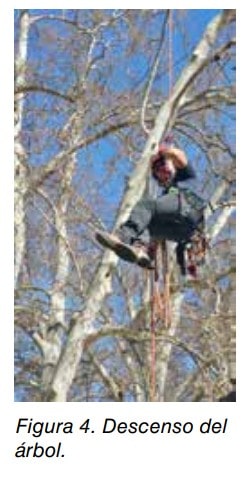

Figura 4.
Descenso del árbol.
Aplicación de las técnicas de trepa La aplicación práctica de las técnicas de trepa para subir al árbol y desplazarse por él, depende de distintos factores tales como el tipo de árbol, los anclajes disponibles, el lugar de acceso, el punto y tipo de trabajo, pericia y gustos del trepador, etc.
A continuación se desarrollan más detalladamente las fases más importantes del proceso de acceso y trabajo sobre un árbol.
Colocación de la cuerda Para colocar la cuerda en las ramas se suele utilizar un pequeño saco de diferentes pesos unido a un fino cordino o hilo de hondilla.
Se lanza el saco por encima del anclaje y con ayuda del hilo de hondilla se coloca la cuerda alrededor de la rama o se instala un salvarramas y a continuación la cuerda.
También se puede lanzar la cuerda con un nudo en el extremo para que tenga peso y baje por otro lado de la rama, o ayudarse de la pértiga de poda.
El sistema para dejar fija la cuerda a la rama dependerá de la técnica elegida de subida.
Entre los ejemplos de sistemas de colocación de la cuerda se encuentran el salvarramas para uso de la cuerda en doble, la rama estrangulada y la cuerda anclada en la base del mismo árbol o de uno vecino (ver figura 5).
Con esta última técnica la fuerza que resiste la rama puede llegar a ser el doble de la transmitida por el trepador.
En la base del árbol se puede unir la cuerda con un sistema denominado desembragable, que permitiría bajar al trepador en caso de emergencia.

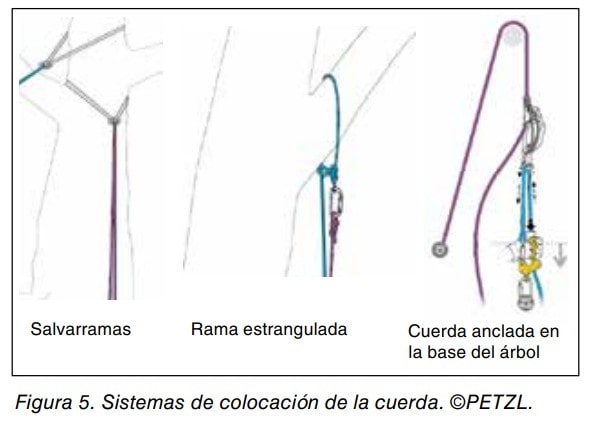

Cuerda anclada en la base del árbol Salvarramas Rama estrangulada Figura 5.
Sistemas de colocación de la cuerda.
©PETZL. Acceso al árbol Se denomina acceso al árbol la llegada a la zona de ramas, desde dónde se utiliza la cuerda de trabajo.
Se describen a continuación algunas técnicas de acceso.
• Impulso corporal.
La cuerda debe estar pasada por un salvarramas o alrededor de una rama (solo en el caso de apeo ya que la corteza se puede dañar).
Al suelo llegan dos partes de la cuerda y se utilizan los dos para subir, por ello se engloba dentro de las técnicas de doble cuerda.
La técnica consiste en unir un extremo de la cuerda a la anilla del puente del arnés.
En la otra parte de la cuerda que viene desde el salvarramas se coloca un nudo autoblocante con un cordino o un aparato mecánico que hace su función, y el cordino o aparato se une de nuevo al puente del arnés.
El trabajador se posiciona perpendicular al árbol colgando de las cuerdas.
Tira de la cuerda que pasa por el nudo autoblocante a la vez que impulsa la cadera hacia arriba, a continuación desliza el nudo a una posición superior y queda colgando de nuevo del puente.
Repitiendo este gesto se asciende.
Está técnica es lenta, pero permite un descenso rápido en caso de emergencia y con ella se puede emplear la cuerda de acceso como cuerda de trabajo.
• Presa de pie asegurada.
También partiendo de la cuerda en doble, colocada con salvarramas o estrangulando a una rama, se coloca un cordino con nudo autoblocante alrededor de las cuerdas que llegan al suelo.
El cordino se coloca en el puente o anclaje ventral del arnés.
Se coge la cuerda con las dos manos y el trabajador atrapa con sus botas la cuerda haciendo una presa de pie.
A continuación el trabajador se alza sobre esta presa a la vez que desliza el nudo hacia arriba, para volver a quedarse colgado del arnés y volver a hacer la presa de pie repitiendo el gesto anterior.
Ver figura 6.

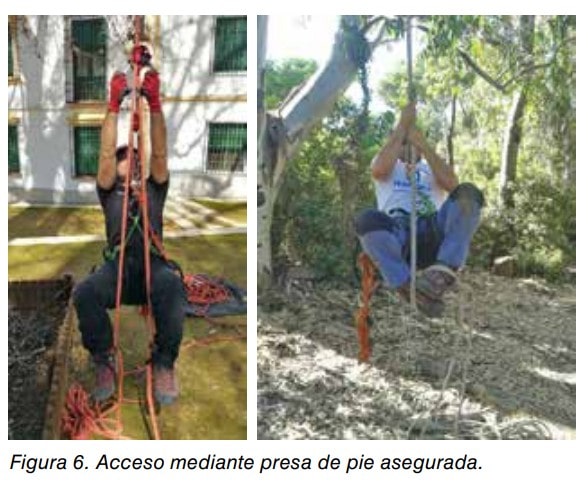

5 Notas Técnicas de Prevención Figura 6.
Acceso mediante presa de pie asegurada.
Esta técnica tiene el inconveniente de que para descender no se debe confiar sólo en el nudo autoblocante y se debe utilizar otro aparato.
Éste puede ser un dispositivo regulador de cuerda (UNE-EN 12841 tipo C), si la cuerda se ha estrangulado la rama, o un elemento de fricción siempre complementado con el nudo autoblocante.
Esta técnica básica tiene diversas variantes.
Una de las más completas es sustituir el nudo autoblocante por un bloqueador con dos asas, en el bloqueador se coloca una cuerda de trabajo y ésta se une al puente del arnés (ver figura 7).

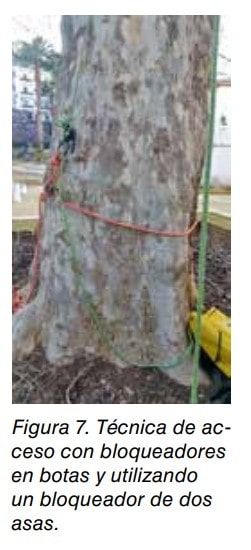

De esta manera se Figura 7.
Técnica de acceso con bloqueadores en botas y utilizando un bloqueador de dos asas.
consigue regular la distancia entre el bloqueador y el arnés y realizar un descenso rápido si fuera necesario.
La presa de pie se puede sustituir por otras técnicas como el uso de dos bloqueadores que se colocan en las botas.
• Técnica de cuerda simple (TCS).
Es una técnica que utiliza una sola de las dos partes de la cuerda que llegan al suelo para ascender.
La cuerda se coloca en el árbol ahorcando a la rama o anclada en la base del árbol y pasada alrededor de una o varias ramas.
El pasarla por encima de distintas ramas puede tener aspectos beneficiosos en función de cómo se elijan las ramas, así puede aumentar la resistencia del anclaje principal o aprovechar diferentes ángulos de trabajo.
Esta técnica requiere colocar en la cuerda un bloqueador que puede tener solo un asa y unirlo al arnés a través de la cuerda de trabajo.
Se usa además un bloqueador de pie y se asciende subiendo primero el pie y a continuación incorporándose para subir el bloqueador con asa.
Este sistema permite un descenso rápido en caso de emergencia utilizando la cuerda de trabajo.
Ver figura 8.
Para un ascenso más cómodo se puede utilizar el puño con un asa o dos, el bloqueador de pie y un bloqueador ventral.
El único inconveniente es que para el descenso con este sistema se debe incorporar un descensor y soltarse de los bloqueadores.

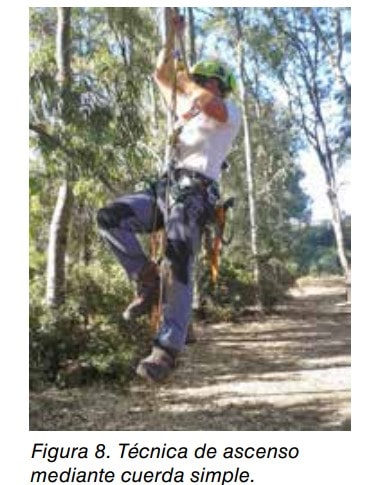

Figura 8.
Técnica de ascenso mediante cuerda simple.
Cada vez con más asiduidad se utilizan dispositivos que funcionan como un nudo autoblocante para ascender por una cuerda simple, pero también permite el descenso, evitando así tener que soltar los bloqueadores.
• Ascenso alternando eslingas Una técnica sencilla para ascender a un árbol con ramas que permiten un ascenso fácil, es ir alternando eslingas a medida que se asciende.
Primero se coloca una en un punto alto comprobando la solidez del anclaje, se asciende manteniéndola en tensión y antes de sobrepasarla se coloca otra más arriba, volviendo a comprobar la resistencia del nuevo punto de anclaje, y se pasa el peso a esta nueva eslinga para retirar la anterior.
• Ascenso utilizando espuelas La utilización de esta técnica de acceso, se debe limitar a la tala de árboles y a los casos de rescate en que sean necesarias, ya que causan daño en los árboles.
Para utilizar esta técnica, el trabajador además de las espuelas, debe llevar un componente de amarre de sujeción o eslinga con la que rodea el tronco y anclada a las anillas laterales del arnés (es necesario disponer de un arnés con cinturón de sujeción y anillas laterales).
A medida que asciende el trabajador va subiendo la eslinga y apoyando de forma firme la zona lumbar de la espalda en el cinturón.

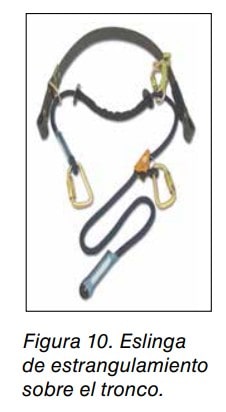

Las eslingas con alma de acero facilitan la operación, especialmente en troncos grandes.
Para superar ramas que están en el tronco y obstaculizan la subida o bajada, puede ser necesario el uso de dos eslingas, de manera que al llegar a la rama se utiliza una nueva eslinga para ponerla por encima de ella.
La utilización de la eslinga no siempre detendría la caída en caso de fallo en la aplicación de la técnica de espuelas o de rotura de la madera, por ello se debería llevar un sistema que evite o detenga la caída tanto en el ascenso como al realizar el trabajo concreto.
Existen varias opciones para solucionar este problema, el elegir una u otra dependerá de varios factores como tipo de árbol, trabajo que se debe realizar o pericia del trepador.
A continuación se exponen algunas soluciones posibles.
a) Colocar una cuerda con dispositivo deslizante anticaídas (UNE-EN 353-1).
Para poner la cuerda en el árbol se pueden utilizar las técnicas de trepa (lanzamiento de hondilla).
En el mercado se pueden encontrar pértigas que permiten pasar la cuerda por las ramas y traerla hasta el suelo.
La cuerda se puede fijar en la base del árbol (lo que puede llegar a duplicar las 6 Notas Técnicas de Prevención fuerzas en la rama) o fijarla en la rama a través de un nudo que estrangule la misma.
Otra forma de colocar una cuerda es utilizar pértigas con cabezales grandes que son capaces de anclarse a algunas ramas o pasar un salvarramas alrededor de la rama con ayuda de la pértiga.
Ver figura 9.

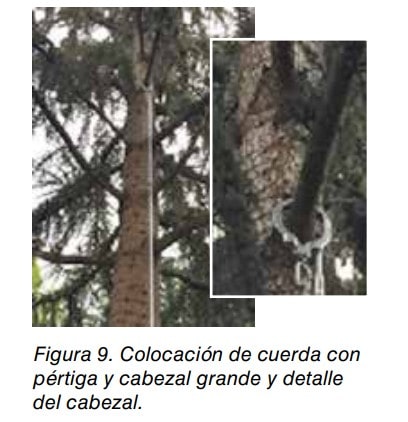

Figura 9.
Colocación de cuerda con pértiga y cabezal grande y detalle del cabezal.
Una variante a tener en cuenta en función de los trabajos que se van a realizar y el tipo de árbol, es colocar un dispositivo retráctil (UNE-EN 360) en vez de la cuerda con dispositivo deslizante con la pértiga de cabezal grande.
Si se aplica esta solución en cualquiera de sus variantes se deberá disponer de un arnés con anclaje esternal o dorsal (UNE-EN 361) b) Sustituir la cuerda con dispositivo deslizante comentado en el punto a) por la cuerda de trabajo normalmente colocada sobre el “puente del arnés” o en el anclaje ventral como si se fuera a realizar la técnica de “impulso corporal”. Se debe vigilar que la cuerda de trepa no permita caídas mayores de 60 cm, por lo tanto se tendrá que ir ajustando la tensión a medida que se asciende o desciende.
Este sistema facilita el paso de ramas que se encuentran en el tronco en la ascensión, ya que no es necesario llevar una segunda eslinga.
c) Utilizar eslingas que en caso de caída estrangulan el tronco y evitan que deslicen.
En la figura 10 se puede ver un tipo de eslingas de estrangulamiento.
A continuación se desarrollan dos formas de conseguir un efecto de bloquear la eslinga o componente de amarre de sujeción al árbol en caso de caída.
1.
Unir los dos ramales de la eslinga antes de llegar a las anillas laterales con un cordino, en uno de los ramales se realizará un nudo autoblocante y se une al otro ramal con un conector.
Ver figura 11.
Figura 10.
Eslinga de estrangulamiento sobre el tronco.

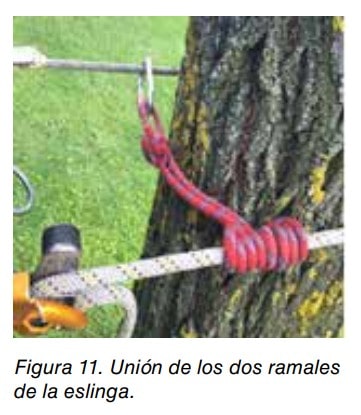

Figura 11.
Unión de los dos ramales de la eslinga.
2.
Colocar una cinta o cuerda regulable (UNE-EN 795) y unir a ella la eslinga para que en caso de caída ahorque la cuerda sobre el tronco.
Con este sistema se debe comprobar que los conectores y piezas metálicas trabajan correctamente.
Ver figura 12.
En ambos sistemas, el desplazamiento a lo largo del tronco no es fácil y se deben llevar guantes.
Estos métodos se deben utilizar junto al a) o b).

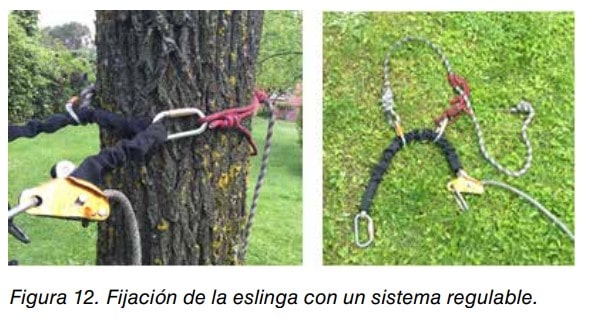

Figura 12.
Fijación de la eslinga con un sistema regulable.
d) Colocar un salvarramas o cinta de anclaje alrededor del tronco con el mismo principio de estrangular el tronco del árbol.
Se colocará por encima de la eslinga que asiste a la ascensión con espuelas y unida o bien directamente al anclaje ventral o al puente del arnés o a través de la cuerda de trepa, lo que facilitaría un rápido descenso hasta el suelo.
Si se lleva arnés con anclaje esternal se puede unir a este punto.
Al igual que en el caso anterior el desplazamiento por el tronco no es sencillo.
Ver figura 13.

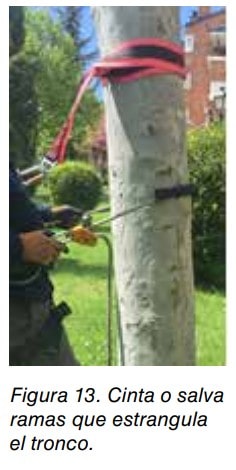

Figura 13.
Cinta o salva ramas que estrangula el tronco.
En los trabajos realizados sobre espuelas, se pueden dar dos maniobras de corte especialmente peligrosas ya sea subiendo o bajando: • Podar ramas a medida que se asciende y continuar subiendo por el tronco liso Este sistema se debe evitar ya que, entre otras causas, aumenta el riesgo de caída de ramas encima del trabajador, es ergonómicamente fatigoso, se tiene menos control sobre la motosierra y a medida que se asciende el tronco es menos estable.
En caso de utilizarlo, para conseguir el segundo punto de anclaje serían válidos los métodos a) y b).
En el caso de escoger el a) es mejor colocar el dispositivo de seguridad en el anclaje dorsal del arnés.
Se debe tener especial cuidado con el movimiento de la motosierra al acabar el corte y apartarla de la rama para que no involucre ninguna cuerda.
Además es aconsejable, en función del tamaño de las ramas que caen, llevar la cuerda de seguridad recogida en una bolsa que sube el trepador o que el hombre de tierra aparte la cuerda de bajada de la trayectoria de las ramas que caen.
Si se adopta la solución c) en el momento de corte se debería poner una segunda eslinga por encima de la eslinga en la que se apoya el trabajador.
En caso de haber ramas distintas a la que se van a cortar se puede pasar la eslinga por encima de estas ramas.
Esta segunda eslinga es aconsejable que se una al puente del arnés o en su defecto al anclaje ventral.
7 Notas Técnicas de Prevención También se puede adoptar la opción d), colocando el salvarramas lo más alto posible.
• Cortar el tronco a medida que se desciende para abatir el árbol en pequeños trozos.
Es una de las situaciones más complicadas ya que el trepador va cortando la parte del árbol que está por encima de él.
Se puede evaluar utilizar la opción a) colocando la cuerda en un árbol vecino o en una estructura existente o generada contigua (p.
ej.
un edificio al lado del árbol).
La opción b) sería utilizable bajo la misma condición.
La segunda opción es utilizar la opción d), y por lo tanto colocar un salvarramas que estrangule el tronco.
En este caso el salvarramas se colocará por debajo de la eslinga armada de manera que quede protegido de un posible corte.
En la utilización de técnicas de trepa la unión entre la eslinga y el arnés se suele hacer con la cuerda de trabajo unida al puente o anclaje ventral del arnés.
Si se aplican técnicas básicas de altura es aconsejable unir al salvarramas un absorbedor de energía con sistema de amarre de cable de longitud no superior a 0,5 m conectado al anclaje esternal o dorsal del arnés.
Ver figura 14.

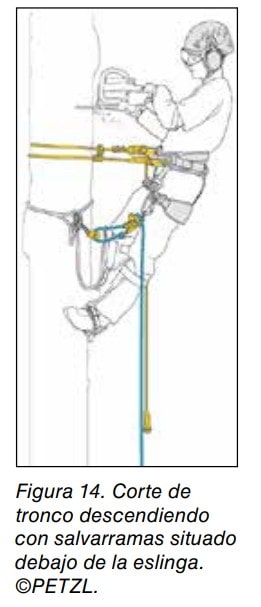

Figura 14.
Corte de tronco descendiendo con salvarramas situado debajo de la eslinga.
©PETZL. Desplazamiento Una vez alcanzada la zona de ramas en el árbol, el trabajador deberá desplazarse por las mismas para llegar hasta el lugar de trabajo.
El material más utilizado para conseguirlo es la cuerda de trabajo y una eslinga.
Como se ha indicado la forma más habitual de utilizar la cuerda de trabajo es anclar un extremo de la cuerda en el puente del arnés, pasar la cuerda por un salvarramas por encima del trabajador y unir la parte que baja de la cuerda de nuevo al puente del arnés a través de un nudo autoblocante y un cordino o de un aparato que haga su función.
La parte libre de la cuerda debe estar rematada por un nudo o un terminal manufacturado para evitar que llegue el final inadvertidamente y se salga del sistema de bloqueo.

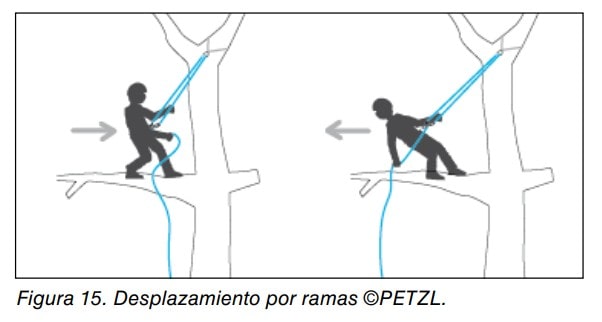

Ver figura 15.
Al llegar el trabajador a la zona de ramas se asegura con una eslinga, se suelta de la cuerda de acceso y coloca la cuerda de trabajo en un punto alto utilizando las mismas técnicas que para colocar la cuerda de acceso Figura 15.
Desplazamiento por ramas ©PETZL. desde el suelo.
Con la cuerda de trabajo colocada y unida al arnés pasa su peso a esta cuerda comprobando la solidez del anclaje, se suelta de la eslinga y utiliza la cuerda de trabajo para ascender más o para andar por las ramas en horizontal -manteniendo la cuerda en tensióno para descender.
Es esencial tener la cuerda en tensión en todo momento regulando su longitud con ayuda del nudo autoblocante o similar.
Para llegar al lugar de trabajo a veces se coloca un salvarramas en otra rama o punto distinto de dónde está el anclaje principal y se pasa la cuerda por él cambiando así el ángulo de trabajo de la cuerda.
Se debe recordar que cuanto mayor sea el ángulo de desvío de la cuerda más se cargará al anclaje.
También es una técnica habitual colocar una segunda cuerda de trabajo en otro punto de anclaje para evitar péndulos y alcanzar mejor el lugar de trabajo, esta segunda cuerda de trabajo se puede hacer con lo que sobra de la primera.
En caso de tener que cambiar de lugar la cuerda de trabajo, el trepador debe anclarse con la eslinga, retirar la cuerda de su antigua ubicación y colocarla en la nueva.
Posicionamiento Al llegar al lugar de trabajo, el trabajador se posicionará de la manera más segura y cómoda para realizar el trabajo.
Para colocarse mejor, evitar péndulos o disponer de un segundo sistema de seguridad se utiliza normalmente una eslinga.
Este segundo sistema será obligatorio siempre que se trabaje con herramientas cortantes.
Descenso El descenso se puede realizar directamente desde la cuerda de trabajo o usando la cuerda de acceso.
Si se realiza desde la cuerda de trabajo es imprescindible comprobar que llega hasta el suelo, Para ello, sujetando el extremo de la cuerda, se hace descender un bucle con la parte libre de la cuerda y se ve que efectivamente toca el suelo.
Al descender se mantendrá una velocidad moderada para no recalentar los cordinos por la fricción.
La mano se colocará en el nudo, no por encima de él.
Es posible aumentar la fricción de la cuerda pasándola por otros conectores, maniobra obligatoria cuando se esté realizando un rescate y desciendan dos personas a la vez.
En caso de descender por la cuerda de acceso, si está en doble se suele utilizar un aparato tipo “ocho”, pero siempre estando asegurado el trepador por un nudo autoblocante o aparato semejante.
Si se puede bajar por la cuerda en simple es aconsejable utilizar un dispositivo regulador de cuerda tipo C (UNE-EN 12841).
Puntos de anclaje.
Elección y certificación de su resistencia Elección La elección del punto de anclaje donde colocar la cuerda de trepa para poder ascender o descender es una maniobra de mucha responsabilidad.
En relación con los puntos de anclaje, hay que distinguir entre anclaje principal y anclaje secundario.
El anclaje principal es el que soporta la cuerda de trepa (tanto de acceso como de trabajo) y el que tiene mayor importancia, ya que en muchas ocasiones el trabajador puede estar suspendido de él.
Los anclajes secundarios complementan al anterior, se utilizan para colocar una eslinga que suplementa a la cuerda de trabajo para evitar péndulos 8 Notas Técnicas de Prevención (ver figura 16).
En los cambios de anclaje de la cuerda de trabajo y en los sistemas de seguridad complementarios, el punto dónde se coloca la eslinga debería ser un anclaje principal.
Los puntos de reenvío pueden ser considerados principales en función del ángulo que haga la cuerda al pasar por ellos, ya que a partir de los 120° la fuerza que recibe el reenvío es igual que la fuerza que recibe un anclaje principal y a medida que ese ángulo disminuye la fuerza que realiza puede llegar a ser el doble que la fuerza del anclaje inicial de la cuerda.
El trabajador debe estar anclado siempre al menos a un anclaje principal.
En ocasiones puede utilizar dos anclajes principales, por ejemplo cuando utiliza dos cuerdas de trabajo ancladas a cierta distancia del trabajador para tener doble sistema de seguridad y alcanzar mejor el punto de trabajo.
Ver figura 17.
Figura 16.
Anclaje secundario para evitar el efecto péndulo.
Figura 17.
Trabajador con dos anclajes principales.
Si el trabajador está suspendido de dos cuerdas de trabajo con dos puntos principales a la vez, el ángulo que forman las dos cuerdas de trepa no deberá ser mayor de 60° para no sobrecargar los anclajes.

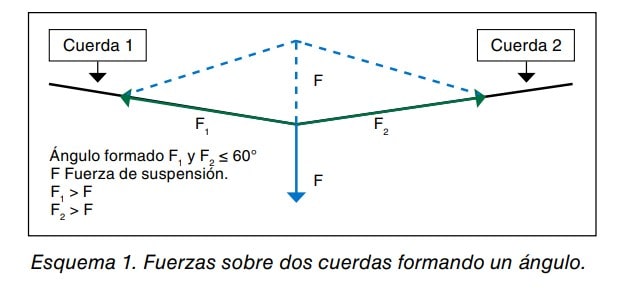

Ver Esquema 1.
Ángulo formado F1 y F2 ≤ 60° F Fuerza de suspensión.
F1 > F F2 > F Cuerda 1 Cuerda 2 F F F1 F2 Esquema 1.
Fuerzas sobre dos cuerdas formando un ángulo.
El punto de anclaje principal debería colocarse preferentemente en el tronco del árbol o en ramas principales y tener una resistencia mínima de 1200 daN, en base la norma UNE-EN-795.
Los anclajes suplementarios tienen menor importancia, especialmente en el caso en que su función sea evitar péndulos.
Sin embargo según la norma indicada cualquier tipo anclaje contra caídas debería soportar también 1.
200 daN. A la hora de aplicar la Norma para saber cuánto tiene que resistir el árbol, se debe considerar éste como la estructura portante de un dispositivo de anclaje (p.
ej.
el salvarramas).
Es importante tener en cuenta que la Norma fija la resistencia de los anclajes de manera que puedan soportar la detención de una caída, donde la fuerza de frenado puede llegar a ser de 600 daN, pero aplicando un factor de seguridad 2.
Por otra parte la Norma marca una resistencia igual para los anclajes pensados para sujeción o retención para evitar confusiones entre los distintos anclajes.
En el caso de la trepa la mayor parte de las maniobras se aseguran de manera que el trabajador no llega a caerse, por lo tanto las fuerzas reales que se solicitan a los anclajes son menores.
Por otra parte al elegir el trepador el punto de anclaje, puede distinguir si es un anclaje principal o secundario.
Certificación de la resistencia de un anclaje Certificar la resistencia de un anclaje en el trabajo en árboles es relativamente complicado, pues en cada árbol se pueden utilizar muchos anclajes durante, por ejemplo, una poda y algunas veces es difícil conocer cuál será el más conveniente hasta que se está realizando el trabajo.
Por otra parte, tiene una gran dificultad calcular la resistencia de un punto concreto y para hacer pruebas de carga, en algunas ocasiones un trabajador debería llegar antes hasta el mismo punto de anclaje que se quiere probar.
Por todo ello, los puntos de anclaje principales se deben probar utilizando siempre que sea posible el peso de dos personas.
Esto se podrá realizar siempre que se pueda instalar la cuerda en el anclaje desde el suelo.
Si se cambia el punto de anclaje principal desde el árbol, entonces se debe probar “rebotando” sobre el nuevo punto antes de quitar el anterior.
Como se puede ver, la formación del trepador es esencial para poder elegir correctamente los puntos de anclaje.
Para el anclaje secundario se exige que soporte al menos el peso del trabajador, aunque hay circunstancias en que se le debe exigir más, por ejemplo donde existe el riesgo de cortar la cuerda de trepa.
En ocasiones, sí es necesario hacer un estudio pormenorizado de un ejemplar concreto.
Se debe considerar la posibilidad de certificar un lugar concreto como punto de anclaje cuando se realizan labores de forma repetitiva en ese punto.
Es necesario recordar que la certificación debe ser actualizada ya que el árbol puede variar a lo largo del tiempo.
Así mismo, no se debe olvidar que los accidentes más peligrosos se dan cuando se rompe el tronco principal, a veces por una mala valoración o por someterle a fuerzas mayores que el peso de una persona al sujetar las ramas que se van cortando.
Existen métodos matemáticos para calcular la estabilidad de un árbol e incluso se puede recurrir a análisis instrumentales, en la bibliografía se indican fuentes dónde encontrar esta información.
Cuando el trepador elige el punto de anclaje, además de aplicar lo descrito en dicho punto, debe tener en cuenta lo siguiente: • Debe soportar no sólo fuerzas verticales sino también laterales y debería ser manifiestamente resistente por su tamaño y solidez.
• Se debe situar lo más cerca posible de su unión con el tronco o con otra rama.
• Se debe analizar la unión entre la rama y el tronco, siendo preferibles las horquillas en forma de U, ya que las que tienen forma de V son más débiles.
• Es mejor utilizar el tronco principal que ramas laterales.
• Las ramas utilizadas como punto de anclaje no deben estar muertas ni presentar chancros.
• El tronco debe estar en perfecto estado.
• En caso de cualquier duda sobre la resistencia de una rama no se escogerá como punto de anclaje y si se duda de la resistencia del árbol no se subirá a él ningún operario.
9 Notas Técnicas de Prevención Existen técnicas para unir varias ramas y generar un solo anclaje aprovechando la resistencia de cada una.
Aun empleando esta técnica, cada anclaje debería ser suficientemente resistente por sí solo.
Siempre es mejor un anclaje manifiestamente resistente que la unión de varios dudosos.
El uso de prismáticos puede ayudar al trepador a elegir mejor el anclaje, en especial cuando coloca la cuerda desde el suelo.
Descripción del equipo y material de trabajo Arnés: el arnés utilizado es un arnés pelviano (sin tirantes) con perneras.
Debe cumplir con las normas UNE-EN-358 y UNE-EN-813.
Los más específicos cuentan con anclajes laterales indicados para utilizar con eslingas y anillas en las perneras unidas por una cinta o cuerda llamada puente en el que hay una anilla móvil.
En estos puntos se ancla la cuerda de trabajo o la cuerda de acceso para aplicar la técnica de impulso lumbar.
Pueden tener un anclaje ventral y existen modelos que o bien tienen tirantes o se les pueden montar con anclaje dorsal y esternal, convirtiéndose en un arnés compatible con sistemas anticaídas bajo la norma UNE-EN 361 (ver figura 18).
Los arneses deben llevar porta materiales para que el trabajador lleve todo su equipo, incluido un botiquín.

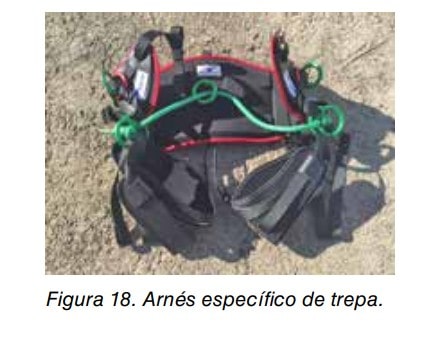

Figura 18.
Arnés específico de trepa.
Cuerdas: las cuerdas utilizadas deben cumplir con la norma UNE-EN 1891.
Si bien cumplen la misma norma que las cuerdas utilizadas en trabajos verticales, su proceso de fabricación es diferente.
Ambas cumplen el principio de alma (parte interior) y camisa (recubrimiento), en las dos la camisa está formada por hilos trenzados, pero mientras las cuerdas de trabajos verticales tienen el alma formada por cordinos torcidos, las de poda tienen el alma trenzada (doble brain) y el grosor de la camisa es mayor.
Se debe recordar que la aplicación de nudos autoblocantes en poda es una maniobra habitual así como el aprovechamiento de la fricción de las cuerdas sobre las ramas, por lo que las cuerdas deben ser especialmente resistentes.
Se pueden utilizar con los terminales hechos por el fabricante para colocar un conector o con los terminales hechos por el usuario de acuerdo con los manuales Figura 19a.

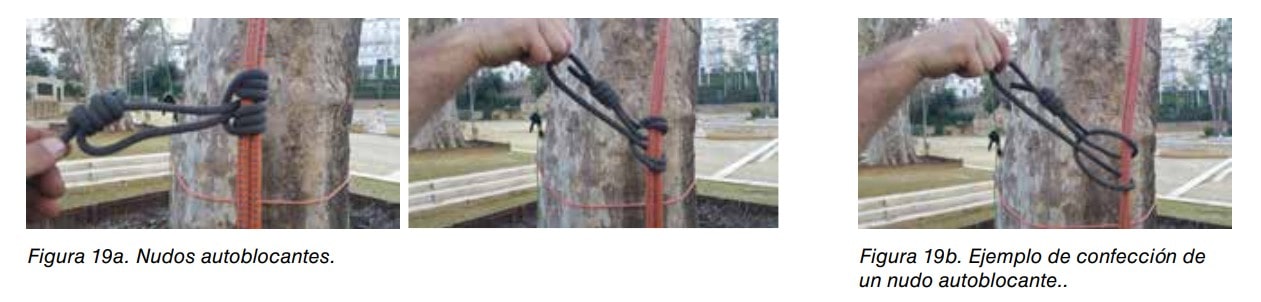

Nudos autoblocantes.
Figura 19b.
Ejemplo de confección de un nudo autoblocante.
.
específicos.
Normalmente se utilizan cuerdas a partir de 10,5 mm de diámetro.
Cuando se utiliza la cuerda tanto para acceso como para trabajo, se combina con un equipo que regula su longitud o que se bloquea sobre ella.
Las cuerdas y los equipos deben ser compatibles según las instrucciones del fabricante.
No se debe confundir las cuerdas de trepa con las de carga, encargadas de sujetar troncos y ramas.
Su constitución, dinamicidad, resistencia y carga máxima de utilización son distintas.
En todos los casos, antes de cada uso, se debe comprobar el buen estado de la cuerda verificando la inexistencia de cortes, saltos o discontinuidades.
Cordinos para nudos autoblocantes: en poda es habitual realizar nudos autoblocantes consistentes en enrollar alrededor de la cuerda de trepa otra cuerda o cordino, que servirá de unión entre la cuerda de trepa y el trabajador.
(ver figuras 19a y 19b).
El nudo se puede desplazar por la cuerda de trepa solo empujándolo, pero si se tensa con el peso del trabajador, morderá la cuerda y se frenará sobre ella.
Por el uso que se les da, las cuerdas de trepa y especialmente los cordinos deben resistir muy bien el calor producido por la fricción y ser muy flexibles.
Algunos están confeccionados con mezclas de fibras indicadas para estas circunstancias como la aramida.
Dependiendo del diámetro de la cuerda y del nudo que se realice deberán tener un diámetro específico Pueden cumplir con la norma UNE-EN 354 (“Equipos de amarre”), la norma UNEEN 795 (“Dispositivos de anclaje”) o simplemente llevar el marcado CE sin acogerse a ninguna norma.
Lo importante es que el fabricante las haya diseñado para este fin.
Cada vez más fabricantes desarrollan aparatos mecánicos que sustituyen a los cordinos en su función autoblocante para utilizar en la cuerda de trabajo que se manejan de manera parecida a como se hace con los nudos.
Estos aparatos deben llevar el marcado CE, algunos fabricantes no lo fabrican bajo ninguna norma y otros bajo la UNE-EN 358 (“componente de amarre de sujeción”).
También es posible sustituir el nudo autoblocante por un dispositivo regulador de cuerda (UNE-EN 12841 tipo C) en la cuerda de trabajo.
Salvarramas o cintas de anclaje: son cintas o cuerdas normalmente terminadas en dos anillas de diferente tamaño que se colocan en las ramas para proteger la cuerda y la corteza del rozamiento entre las dos.
El salvarramas rodea la rama y la cuerda se cuelga de él.
Se pueden colocar y quitar desde el suelo mientras que algunas se pueden colocar ahorcando el árbol.
Deben llevar el marcado CE y pueden estar certificadas bajo la norma UNE-EN 795.
Dispositivos reguladores de cuerda.
Descensores y bloqueadores: cuando se utiliza la técnica de una sola 10 Notas Técnicas de Prevención cuerda (TSC), es normal descender por la cuerda con unos dispositivos utilizados principalmente en trabajos verticales llamados descensores, que permiten regular la velocidad de descenso.
Deben llevar el marcado CE y están certificados bajo la norma UNE-EN 12841 tipo C. Cuando se accede al árbol con la técnica de presa de pie asegurada descrita en el apartado sobre “aplicación y fases de la técnica de trepa”, se puede utilizar dispositivos especialmente diseñados para el descenso aprovechando el rozamiento por la cuerda.
Estos dispositivos no son EPI si no llevan función de bloqueo incorporada y en este caso no puede llevar el marcado CE, además se deben complementar con un sistema que detenga el descenso en caso de que el trepador pierda Figura 20.

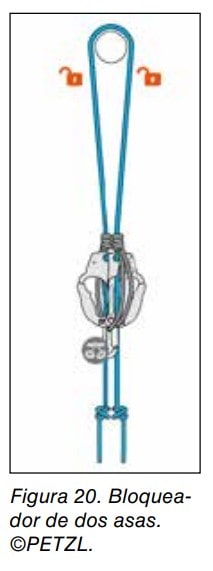

Bloqueador de dos asas.
©PETZL. el control.
Para ascender, tanto con la técnica TSC como en otras técnicas con doble cuerda, se pueden sustituir los nudos autoblocantes por un bloqueador para cuerda doble con dos asas, habitualmente denominado “puño” (ver figura 20).
También existen bloqueadores para colocarlos en el anclaje ventral del arnés.
Al igual que los descensores, ambos tipos de bloqueadores deben llevar el marcado CE y pueden cumplir la norma UNE-EN 12841 tipo B. Si se utilizan este tipo de bloqueadores se deben poner por encima de ellos nudos autoblocantes de seguridad, pues existe la posibilidad de que una rama anule su efectividad, a no ser que el bloqueador lleve un sistema de protección incorporado.
Poleas: Para mejorar el sistema de regulación de cuerda realizado con un nudo autoblocante, es muy habitual ayudarse de una pequeña polea.
Las poleas que se utilizan para este fin se consideran EPI y deben llevar el marcado CE. Normalmente están certificadas bajo la norma UNEEN 12278.
Muchos fabricantes autorizan su uso para cargas.
Las poleas utilizadas para manipular cargas no se deben usar como EPI y se debe respetar la carga límite de trabajo indicada por el fabricante en su manual de instrucciones.
Eslingas: las eslingas utilizadas para estas actividades, son cuerdas provistas de un dispositivo que permite regular su longitud.
Se utilizan como elemento de sujeción al árbol, de manera que el trabajador apoya los pies en las ramas, rodea el árbol con la eslinga y la conecta a los anclajes laterales del arnés.
También se pueden emplear como anclaje secundario para evitar péndulos o como anclaje secundario de seguridad cuando se utilizan herramientas cortantes.
Existen eslingas con alma metálica, que tienen una mayor resistencia al corte que permiten rodear troncos de gran diámetro.
Existen otros equipos que tienen una parte textil entre el sistema de regulación y el arnés para facilitar su corte en caso de rescate.
En cualquier caso el podador debe utilizar el equipo de acuerdo con las instrucciones del fabricante, no incluyendo un elemento textil intermedio entre el arnés y la eslinga si el fabricante no lo autoriza.

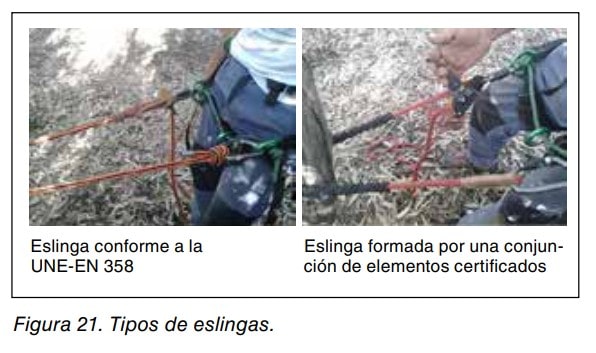

Ver figura 21.
Las eslingas son un equipo idéntico a la cuerda de trabajo pero habitualmente más cortas, por ello se puede elaborar una eslinga partiendo de elementos certificados tales como cuerdas, cordinos o conectores y que sean compatibles entre sí de acuerdo con las instrucciones del fabricante.
En el mercado existen eslingas que utilizadas en un tronco más o menos liso pueden ajustarse a él y no deslizar en caso de caída del trabajador, también existen salvarramas que utilizadas conjuntamente con la eslinga minimizan el riesgo de caída, como ocurre con su uso conjunto de un cordino y un nudo autoblocante.
Eslinga conforme a la UNE-EN 358 Eslinga formada por una conjunción de elementos certificados Figura 21.
Tipos de eslingas.
Conectores: también conocidos como mosquetones, su función es unir diferentes elementos.
Deben tener marcado CE y se amparan en la norma UNE-EN 362.
Siempre deben tener un bloqueo del cierre para que no se abran involuntariamente, de manera que sean necesarios al menos dos movimientos voluntarios y distintos para abrirlos.
En técnicas de trepa se utilizan conectores con sistema de bloqueo de tres movimientos, excepto en ciertas ocasiones en las que algunos fabricantes diseñan el conector que une la eslinga al arnés, con dos movimientos para el bloqueo y con un sistema sencillo de desbloquear por tener que ponerlo y quitarlo muchas veces.
El conector debe recibir la fuerza sobre el eje mayor por ser en esa posición más resistente.
Se debe evitar cualquier posición que lo debilite, debiendo evitar que trabajen en sentido transversal, cargarse sobre el gatillo o sobre una arista o saliente haciendo palanca.
Cascos: tanto el trepador como la persona de tierra deben llevar siempre casco.
A la persona de tierra le protegerá de la caída de objetos, al trepador tanto de la caída de objetos y de protección de la cabeza en caso de producirse una caída quedando inconsciente, lo que podría desencadenar el trauma del arnés, por el que una persona inconsciente en suspensión puede sufrir graves daños en un breve espacio de tiempo.
Deben llevar el marcado CE y en muchas ocasiones está fabricado según la norma UNE-EN-397.
Esta norma contiene especificaciones que no se corresponden totalmente al trabajo en árboles, como la protección frente a metal fundido o la rotura del barbuquejo a menos de 25 daN. Por ello se pueden llevar cascos especialmente diseñados para el trabajo en altura a pesar de no cumplir íntegramente la norma pero que su fabricante debe indicar que son válidos para esta función.
El casco debe llevar barbuquejo y posibilidad de acoplar al menos una protección auditiva.
Es conveniente que también se le puedan acoplar gafas y protector facial, así como que lleve un silbato para poder avisar en caso de necesidad.
11 Notas Técnicas de Prevención Medidas de prevención frente a otros riesgos descritos Cortes o lesiones Se deben adoptar las siguientes medidas de seguridad: • Utilizar una eslinga con alma metálica teniendo en cuenta que es vulnerable frente a una motosierra.
• Utilizar preferentemente el serrote frente a la motosierra.
• Las motosierras deben tener el tamaño adecuado al trabajo, arrancarlas con el freno puesto prestando atención al recorrido que pueda realizar la máquina en el momento de arrancarla y pararla al cambiar de posición o si no se va a usar durante más de treinta segundos.
Las personas que utilicen estas máquinas deben tener una formación suficiente y adecuada.
• Las herramientas se deben utilizar lo más lejos posible de las cuerdas.
En el caso de la motosierra se debe usar en el lado opuesto al de las cuerdas, siendo especialmente cuidadoso al retirar la sierra del corte.
En determinados casos se debe contemplar la posibilidad de usar pértigas de poda.
• El trabajador debe adoptar la mejor posición para realizar el corte.
• Se debe prever como caerán las ramas, para que no involucrar en su caída las cuerdas o al propio trabajador.
• Generalmente la rama que se corte debe estar situada por debajo del podador.
• Si es necesario se debe realizar un apeo controlado atando la rama y guiando su descenso.
• Si no es posible realizar el corte lejos de las cuerdas o no hay puntos de anclaje resistentes o existe cualquier duda no se realizará la labor y se replanteará la forma de realizar el trabajo.
• Utilizar los EPI apropiados para proteger de los riesgos complementarios, como pueden ser la protección auditiva, ocular o de las extremidades.
Contactos eléctricos directos • Si hay cables eléctricos en tensión en las proximidades del árbol, se debe mantener las distancias de seguridad.
El lanzamiento de la hondilla o de la cuerda para alcanzar un punto de anclaje puede aumentar el riesgo eléctrico, así como los posibles péndulos que puede sufrir el trabajador.
Teniendo en cuenta estos factores se evaluará si se puede realizar el trabajo siguiendo el siguiente protocolo: La primera medida a tomar es solicitar la desconexión de la línea mientras dure el trabajo.
Si la desconexión no es posible hay que adoptar las siguientes medidas: – Señalizar y delimitar la zona de influencia de la línea.
– Mantener la distancia de seguridad adecuada según lo establecido en el Real Decreto 614/2001.
• Si no es factible mantener la distancia de seguridad se debe proteger la línea mediante una pantalla de protección.

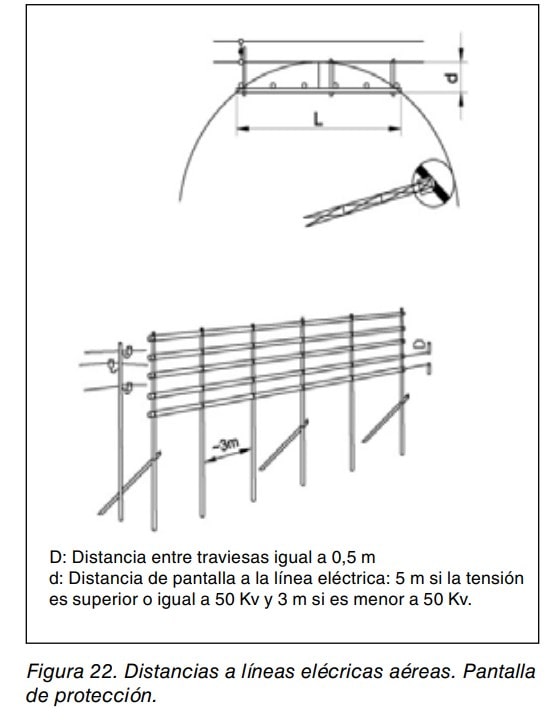

Ver figura 22.
D: Distancia entre traviesas igual a 0,5 m d: Distancia de pantalla a la línea eléctrica: 5 m si la tensión es superior o igual a 50 Kv y 3 m si es menor a 50 Kv.
Figura 22.
Distancias a líneas elécricas aéreas.
Pantalla de protección.
4.
FORMACIÓN Los trabajadores deberán recibir y tener la correspondiente formación en materia de prevención de riesgos laborales de acuerdo con lo que exige la Ley 31/1995, en su artículo 19.
Igualmente el trabajador debe tener la formación específica en las técnicas de trabajos de poda de conformidad con lo dispuesto en el RD. 1215/1997, Anexo II 4.
4.
1 f), así como estar informado de los riesgos y las medidas preventivas inherentes a los trabajos que realizan, entre los que cabe destacar los necesarios para evitar el riesgo de caídas a distinto nivel.
BIBLIOGRAFÍA Legal Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo.
Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales.
Real Decreto 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual.
Real Decreto 1407/1992, de 20 de noviembre, por el que se regulan las condiciones para la comercialización y libre circulación intracomunitaria de los equipos de protección individual.
12 Notas Técnicas de Prevención Real Decreto 614/2001, de 8 de junio, sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico.
Técnica Guía técnica para la evaluación y prevención de los riesgos relativos a la utilización de equipos de trabajo.
Edición 2011.
INSHT. Guía técnica para la utilización por los trabajadores de equipos de protección individual.
Edición 2012.
INSHT NTP 774.
Sistemas anticaídas.
Componentes y elementos.
INSHT. 2007.
UNE-EN-353-1:2014.
Equipos de protección individual contra caídas de altura.
Parte 1: Dispositivos anticaídas deslizantes sobre línea de anclaje rígida.
AENOR. UNE-EN 354:2011.
Equipos de protección individual contra caídas.
Equipos de amarre.
AENOR. UNE-EN 355:2002.
Equipos de protección individual contra caídas de altura.
Absorbedores de energía.
AENOR. UNE-EN 358:2000.
Equipo de protección individual para sujeción en posición de trabajo y prevención de caídas de altura.
Cinturones para sujeción y retención y componente de amarre de sujeción.
AENOR. UNE-EN 360:2002.
Equipos de protección individual contra caídas de altura.
Dispositivos anticaídas retráctiles.
AENOR. UNE-EN 361:2002.
Equipos de protección individual contra caídas de altura.
Arneses anticaídas.
AENOR. UNE-EN 362:2005.
Equipos de protección individual contra caídas de altura.
Conectores.
AENOR. UNE-EN 365:2005 +ERRATUM:2006.
Equipos de protección individual contra las caídas de altura.
Requisitos generales para las instrucciones de uso, mantenimiento, revisión periódica, reparación, marcado y embalaje.
AENOR. UNE-EN 397:2012+A1:2012.
Cascos de protección para la industria.
AENOR. UNE-EN 795:2012.
Equipos de protección individual contra las caídas de altura.
Dispositivos de anclaje.
AENOR. UNE-EN 813:2009.
Equipos de protección individual contra caídas.
Arneses de asiento.
AENOR. UNE-EN 1891:1999+ERRATUM:2000.
Equipos de protección individual para la prevención de caídas desde una altura.
Cuerdas trenzadas con funda, semiestáticas.
AENOR. UNE-EN 12841:2007.
Equipo de protección individual contra caídas.
Sistemas de acceso mediante cuerda.
Dispositivos de regulación de cuerda.
AENOR. UNE-EN 12278:2007.
Equipo de alpinismo y escalada.
Poleas.
Requisitos de seguridad y métodos de ensayo.
AENOR Empresa colaboradora: Gamesystem España, S.A. C/ Aeronáuticas, 5.
28923 Alcorcón (Madrid) Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSSBT, nº NTP, año y título.
NIPO: 276-18-030-2
