1.
040 AÑO 2015 Plataformas elevadoras móviles de personal (II): gestión preventiva para su uso seguro Mobile elevating work platforms (II): preventive management guidelines for its safe use Plates-formes élévatrices mobiles de personnel (II): gestion préventive pour son utilisation en securité Autor: Instituto Nacional de Seguridad e Higiene en el Trabajo (INSHT) Elaborado por: José Mª Tamborero del Pino CENTRO NACIONAL DE CONDICIONES DE TRABAJO José Manuel Mayo Lagostena José Ramón Etxebarria Urrutia IPAF (International Powered Access Federation) Esta NTP, continuación de la NTP 1.
039 (I), completa la información de la misma tratando las medidas de prevención y protección en la utilización de las PEMP, describiendo sus características constructivas e incluyendo diversos sistemas de seguridad (sensor de inclinación, bajada de emergencia, etc.
).
Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
1.
MEDIDAS DE PREVENCIÓN Y PROTECCIÓN Las medidas de prevención y protección se desarrollan mediante la descripción de las características constructivas de las partes esenciales de las plataformas elevadoras móviles de personal (PEMP) y las medidas de protección frente a los riesgos específicos.
Características constructivas de seguridad Las características constructivas de seguridad están relacionados fundamentalmente con las características de la estructura y estabilidad, los sistemas de accionamiento y dispositivos de seguridad adecuados, la presencia de estabilizadores y de estructuras extensibles.
Cálculos de estructura y estabilidad.
Generalidades El fabricante es responsable de los cálculos estructurales, de la evaluación de las cargas y fuerzas individuales en sus posiciones, direcciones y combinaciones produciendo las condiciones más desfavorables de esfuerzo de sus componentes, de los cálculos de estabilidad, de la identificación de las diversas posiciones de la PEMP y de las combinaciones de cargas y fuerzas que, conjuntamente proporcionan unas condiciones de estabilidad mínimas.
En el manual de instrucciones del fabricante deben indicarse las cargas y fuerzas relativas a la carga nominal, cargas debidas al viento y fuerzas manuales y el operador debe utilizar el equipo dentro de los límites establecidos.
Chasis y estabilizadores El chasis debe disponer de los siguientes dispositivos de seguridad: • Dispositivo que impida su traslación cuando no esté en posición de transporte.
(PEMP con conductor acompañante y las autopropulsadas del tipo 1).
• Dispositivo (por ejemplo, un nivel de burbuja) que indique si la inclinación o pendiente del chasis está dentro de los límites establecidos por el fabricante.
Para las PEMP con estabilizadores accionados mecánicamente este dispositivo debe ser visible desde cada puesto de mando de los estabilizadores.
Ver figura 1.
Las PEMP del tipo 3 deben disponer de una señal sonora audible y óptica, que advierta cuando se alcanzan los límites máximos de inclinación e impedir la traslación en la dirección seleccionada.
Las bases de apoyo de los estabilizadores deben estar construidas de forma que puedan adaptarse a suelos que presenten una pendiente o desnivel de por lo menos de 10°.
Ver Figura 2.
Figura 1.

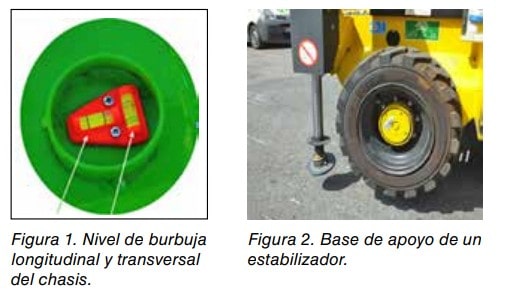

Nivel de burbuja longitudinal y transversal del chasis.
Figura 2.
Base de apoyo de un estabilizador.
Estructuras extensibles Las PEMP deben estar equipadas con dispositivos de control que reduzcan el riesgo de vuelco o de sobrepasar las tensiones admisibles.
Distinguimos entre las PEMP 2 Notas Técnicas de Prevención del grupo A y las del grupo B para indicar los métodos más aconsejables en cada caso: • Grupo A: – Sistema de control de carga y registrador de posición.
– Control de posición con criterios de estabilidad y de sobrecarga reforzada.
• Grupo B: – Sistema de control de carga y registrador de posición.
– Sistemas de control de la carga y del momento.
– Control de posición con criterios de estabilidad y de sobrecarga reforzada.
– Sistemas de control del momento con criterio de sobrecarga reforzado.
Conviene destacar que los controles de carga y de momento no protegen contra una sobrecarga que sobrepase ampliamente la carga nominal.
Sistemas de accionamiento de las estructuras extensibles Los sistemas de accionamiento deben estar concebidos y construidos de forma que impidan todo movimiento intempestivo de la estructura extensible.
Sistemas de accionamiento por cables Los sistemas de accionamiento por cables constan de un dispositivo o sistema que en caso de un fallo limiten a 0,2 m el movimiento vertical de la plataforma de trabajo con la carga máxima de utilización.
Los cables de carga deben ser de acero galvanizado conforme a la norma UNE-EN 12385-4, sin empalmes excepto en sus extremos.
Los cables de acero inoxidable pueden utilizarse adoptando precauciones apropiadas.
Las características técnicas que deben reunir son: • Diámetro mínimo: 8 mm.
• Número mínimo de hilos: 114.
• Clase de resistencia de los hilos comprendida entre 1.
570 N/mm2 y 1.
960 N/mm2.
Cada cable debe estar correctamente fijado sobre el tambor.
La fijación debe resistir hasta el 80% de la carga mínima de rotura del cable.
Sistemas de accionamiento por cadena Los sistemas de accionamiento por cadena deben tener un dispositivo o sistema que en caso de fallo del sistema de accionamiento por cadena limiten a 0,2 m el movimiento vertical de la plataforma de trabajo totalmente cargada.
No deben utilizarse cadenas con eslabones redondos.

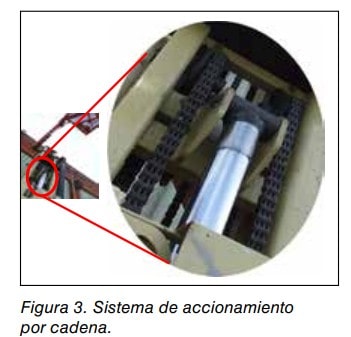

Figura 3.
Sistema de accionamiento por cadena.
La unión entre las cadenas y su terminal debe ser capaz de resistir al menos el 100% de la carga mínima de rotura de la cadena.
Ver figura 3.
Sistemas de accionamiento por tornillo En los sistemas de accionamiento por tornillo, el esfuerzo de diseño (valor permisible o de seguridad del material utilizado) en los tornillos y las tuercas debe ser al menos igual a 1/6 de la tensión de rotura del material utilizado.
El material utilizado para los tornillos debe tener una resistencia al desgaste más elevada que el utilizado para las tuercas que soportan la carga.
Cada tornillo debe tener una tuerca que soporte la carga y una tuerca de seguridad no cargada.
La tuerca de seguridad no debe quedar cargada más que en caso de rotura de la tuerca que soporta la carga.
La plataforma de trabajo no se debe poder elevar desde su posición de acceso, si la tuerca de seguridad está cargada.
Los tornillos deben estar equipados en cada uno de sus extremos por dispositivos (por ejemplo, topes mecánicos), que impidan que las tuercas de carga y de seguridad se salgan del tornillo.
Sistemas de accionamiento por piñón y cremallera En los sistemas de accionamiento por piñón y cremallera, la tensión de utilización de piñones y cremalleras debe ser al menos igual a 1/6 de la tensión de rotura del material utilizado.
Deben estar provistos de un dispositivo de seguridad accionado por un limitador de sobrevelocidad.
Este dispositivo de seguridad debe llevar progresivamente la plataforma de trabajo con la carga máxima hasta un tope y mantenerla parada, en caso de fallo del mecanismo de elevación.
Si el dispositivo de seguridad está accionado, el suministro de energía debe cortarse automáticamente.
Plataforma de trabajo Equipamiento La plataforma de trabajo debe estar equipada con barandillas o cualquier otra estructura en todo su perímetro a una altura mínima de 0,90 m y disponer de una protección que impida el paso o deslizamiento por debajo de las mismas o la caída de objetos sobre personas de acuerdo con el Real Decreto 486/1997 sobre lugares de trabajo (Anexo I.A.3.
3) y el Real Decreto 1215/1997 sobre equipos de trabajo (Anexo 1.
1.
6).
La norma UNE-EN 280 es más exigente y específica al señalar que la plataforma debe tener una baranda de altura de al menos 1,1 m, un zócalo de al menos 0,15 m de altura y una barandilla intermedia dispuesta a menos de 0,55 m de la baranda superior o del zócalo.
En los accesos de la plataforma la altura del zócalo puede reducirse a 0,1 m.
La barandilla debe tener una resistencia a fuerzas específicas de 500 N por persona, aplicadas en los puntos y en la dirección más desfavorable, a 0,5 m de separación (distancia de la persona al punto de aplicación en el ensayo de resistencia), sin producir una deformación permanente.
Cuando esté prevista la retirada habitual de las barandillas fijas, sus fijaciones deben permanecer ancladas a la parte de la barandilla o a la plataforma.
Ver figura 4.
La plataforma debe tener una puerta de acceso o en su defecto elementos movibles que no deben abrirse hacia Figura 4.

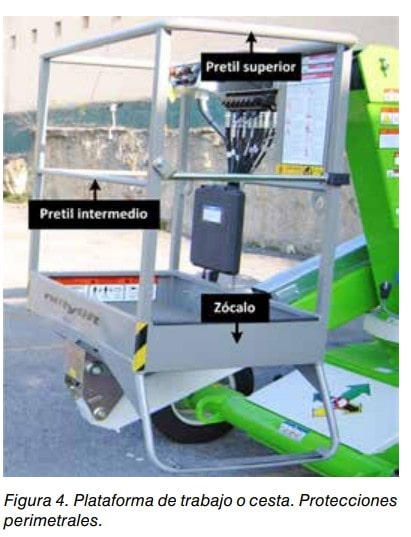

Plataforma de trabajo o cesta.
Protecciones perimetrales.
3 Notas Técnicas de Prevención La unión entre las cadenas y su terminal debe ser capaz de resistir al menos el 100% de la carga mínima de rotura de la cadena.
Ver figura 3.
Sistemas de accionamiento por tornillo En los sistemas de accionamiento por tornillo, el esfuerzo de diseño (valor permisible o de seguridad del material utilizado) en los tornillos y las tuercas debe ser al menos igual a 1/6 de la tensión de rotura del material utilizado.
El material utilizado para los tornillos debe tener una resistencia al desgaste más elevada que el utilizado para las tuercas que soportan la carga.
Cada tornillo debe tener una tuerca que soporte la carga y una tuerca de seguridad no cargada.
La tuerca de seguridad no debe quedar cargada más que en caso de rotura de la tuerca que soporta la carga.
La plataforma de trabajo no se debe poder elevar desde su posición de acceso, si la tuerca de seguridad está cargada.
Los tornillos deben estar equipados en cada uno de sus extremos por dispositivos (por ejemplo, topes mecánicos), que impidan que las tuercas de carga y de seguridad se salgan del tornillo.
Sistemas de accionamiento por piñón y cremallera En los sistemas de accionamiento por piñón y cremallera, la tensión de utilización de piñones y cremalleras debe ser al menos igual a 1/6 de la tensión de rotura del material utilizado.
Deben estar provistos de un dispositivo de seguridad accionado por un limitador de sobrevelocidad.
Este dispositivo de seguridad debe llevar progresivamente la plataforma de trabajo con la carga máxima hasta un tope y mantenerla parada, en caso de fallo del mecanismo de elevación.
Si el dispositivo de seguridad está accionado, el suministro de energía debe cortarse automáticamente.
Plataforma de trabajo Equipamiento La plataforma de trabajo debe estar equipada con barandillas o cualquier otra estructura en todo su perímetro a una altura mínima de 0,90 m y disponer de una protección que impida el paso o deslizamiento por debajo de las mismas o la caída de objetos sobre personas de acuerdo con el Real Decreto 486/1997 sobre lugares de trabajo (Anexo I.A.3.
3) y el Real Decreto 1215/1997 sobre equipos de trabajo (Anexo 1.
1.
6).
La norma UNE-EN 280 es más exigente y específica al señalar que la plataforma debe tener una baranda de altura de al menos 1,1 m, un zócalo de al menos 0,15 m de altura y una barandilla intermedia dispuesta a menos de 0,55 m de la baranda superior o del zócalo.
En los accesos de la plataforma la altura del zócalo puede reducirse a 0,1 m.
La barandilla debe tener una resistencia a fuerzas específicas de 500 N por persona, aplicadas en los puntos y en la dirección más desfavorable, a 0,5 m de separación (distancia de la persona al punto de aplicación en el ensayo de resistencia), sin producir una deformación permanente.
Cuando esté prevista la retirada habitual de las barandillas fijas, sus fijaciones deben permanecer ancladas a la parte de la barandilla o a la plataforma.
Ver figura 4.
La plataforma debe tener una puerta de acceso o en su defecto elementos movibles que no deben abrirse hacia Figura 4.
Plataforma de trabajo o cesta.
Protecciones perimetrales.
el exterior.
Para plataformas de trabajo con barandillas fijas las aperturas previstas para el acceso deben tener por lo menos una altura de 920 mm y una anchura de 645 mm.
Cuando no puedan conseguirse las dimensiones indicadas, la apertura debe ser como mínimo de 420 mm de ancho y 800 mm de alto.
Deben estar equipadas con sistemas que impidan el trabajo sobre la plataforma si las barandillas de protección no están en posición, por ejemplo con sistemas de bloqueo o una secuencia definida del cierre de las barandillas.
Los elementos de protección movibles utilizados para permitir el acceso a la plataforma deben estar construidos para cerrarse y bloquearse automáticamente, o bien disponer de un sistema de bloqueo, de forma que impida todo movimiento de la PEMP mientras no estén cerrados y bloqueados.
No debe ser posible su apertura involuntaria.
Normalmente el cierre y bloqueo del acceso a la plataforma de trabajo se hace por gravedad, pero también se puede realizar a través de sistema de enclavamiento, de manera de que si la puerta de acceso no está cerrada la PEMP no funciona, y se indicará la secuencia de cierre, por ejemplo acceso a la plataforma de trabajo, cierre del acceso actuando sobre el dispositivo de enclavamiento y disposición de funcionamiento de la PEMP. La base de la plataforma de trabajo debe estar fabricada con materiales por lo menos ininflamables, por ejemplo materiales autoextinguibles que no mantienen la llama cuando se retira la fuente ignífuga.
Ver figura 5.
Se pueden utilizar PEMP con las protecciones perimetrales plegables siempre que no se abran hacia el exterior, cumplan con los requisitos anteriores y estén fijadas sólidamente a la plataforma con dispositivos de cierre seguros a un desbloqueo involuntario o pérdida.
Ver figura 6.
El suelo, comprendida la trampilla si dispone de ella, debe ser antideslizante y permitir la salida del agua (por ejemplo, enrejado o metal perforado).
Las aberturas deben estar dimensionadas para impedir el paso de una esfera de 15 mm de diámetro.
Las trampillas deben estar fijadas de forma segura con el fin de evitar toda apertura intempestiva.
No deben poder abrirse hacia abajo o lateralmente.

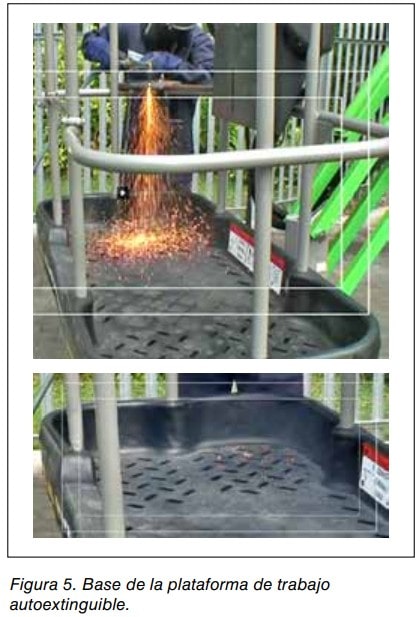

Figura 5.
Base de la plataforma de trabajo autoextinguible.

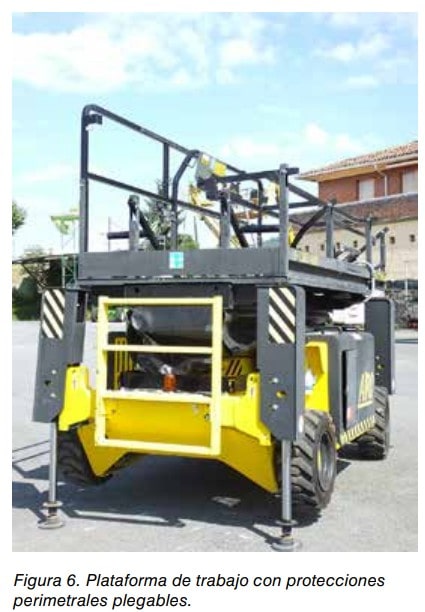

Figura 6.
Plataforma de trabajo con protecciones perimetrales plegables.
El suelo de la plataforma debe poder soportar la carga máxima de utilización «m» calculada según la siguiente expresión: m = n × mp + me donde: mp = 80 Kg (masa de una persona) me = 40 Kg (valor mínimo de la masa de las herramientas y materiales) n = número máximo de personas autorizadas sobre la plataforma de trabajo 4 Notas Técnicas de Prevención Complementariamente debe disponer de puntos de anclaje (retención) para poder anclar los arneses de seguridad para cada persona que pueda situarse sobre la plataforma de trabajo.
Se puede sujetar más de un arnés a un anclaje simple, si ha sido diseñado para tal fin.
Cada anclaje debe resistir como mínimo una fuerza estática de 3 kN por persona, sin llegar a la carga de rotura.
Los bordes desprotegidos y esquinas deben estar mitigados sea con un radio de por lo menos 0,5 mm o bien con un bisel de 5°.
Ver figura 7.
Cada punto de anclaje debe estar señalizado con la frase “Sólo retención” o un símbolo equivalente y el número máximo de personas que pueden anclarse al mismo simultáneamente.
Ver figura 8.
Sobre las plataformas de trabajo debe indicarse de forma permanente, clara y visible lo siguiente.
Ver figura 9: • carga nominal en kg, • carga nominal expresada en número máximo de personas autorizadas y del equipo en kg, • fuerza manual máxima admisible en newton, • velocidad máxima admisible del viento en m/s, • en su caso, cargas y fuerzas especiales admisibles.
En caso de que coexistan varias cargas máximas de utilización, éstas deben estar indicadas en forma de tabla en función de la configuración de la PEMP. Las PEMP del tipo 3 deben estar equipadas con un avisador sonoro accionado desde la propia plataforma de trabajo, mientras que las del tipo 2 deben estar equipadas con medios de comunicación entre el personal situado sobre la plataforma de trabajo y el conductor del vehículo portador.

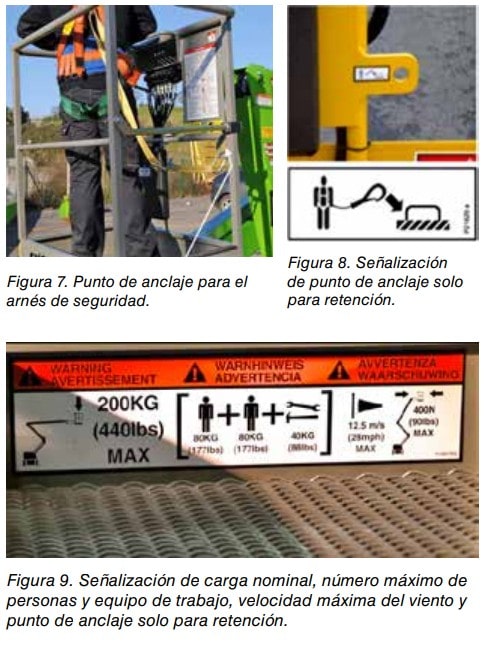

Figura 7.
Punto de anclaje para el arnés de seguridad.
Figura 8.
Señalización de punto de anclaje solo para retención.
Figura 9.
Señalización de carga nominal, número máximo de personas y equipo de trabajo, velocidad máxima del viento y punto de anclaje solo para retención.
Sistemas de mando La plataforma debe tener dos sistemas de mando, un primario y un secundario.
El primario debe estar sobre la plataforma y accesible para el operador.
Ver figura 10.
Figura 10.

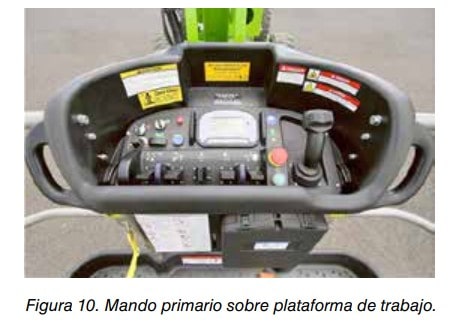

Mando primario sobre plataforma de trabajo.
Los mandos secundarios deben estar diseñados para sustituir a los primarios y deben estar situados para ser accesibles desde el suelo.
Los sistemas de mando inalámbricos deben estar diseñados conforme a la norma UNE-EN 60204-32:2009 apartado 9.
2.
7 (Anexo F Normativo).
Todos los mandos direccionales deben activarse en la dirección de la función volviendo a la posición de paro o neutra automáticamente cuando se deje de actuar sobre ellos.
Los mandos deben estar diseñados de forma que no puedan ser accionados de forma involuntaria y estar protegidos contra el aplastamiento cuando la plataforma se traslada.
En las PEMP de los tipos 2 y 3 no debe ser posible accionar simultáneamente los mandos de traslación y los mandos de cualquier otro movimiento.
Esto no se aplica a las PEMP montadas sobre raíles.
Sistemas de seguridad de inclinación máxima La inclinación de la plataforma de trabajo no debe variar más de 5º respecto a la horizontal o al plano del chasis durante los movimientos de la estructura extensible o bajo el efecto de las cargas y fuerzas de servicio.
En caso de fallo del sistema de mantenimiento de la horizontalidad, debe existir un dispositivo de seguridad que mantenga el nivel de la plataforma con una tolerancia suplementaria de 5º (ver figura 11).
También es aceptable un ajuste manual de la plataforma para una inclinación superior a 5º siempre que la estructura extensible esté parada.

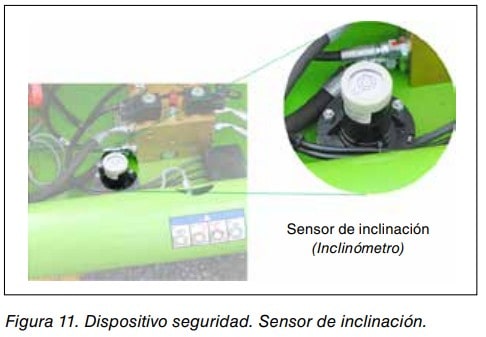

Figura 11.
Dispositivo seguridad.
Sensor de inclinación.
Sensor de inclinación (Inclinómetro) Sistema de bajada auxiliar Todas las plataformas de trabajo deben estar equipadas con sistemas auxiliares manuales o con un motor auxiliar de descenso y con un sistema retráctil o de rotación en caso de fallo del sistema primario.
Ver figura 12.

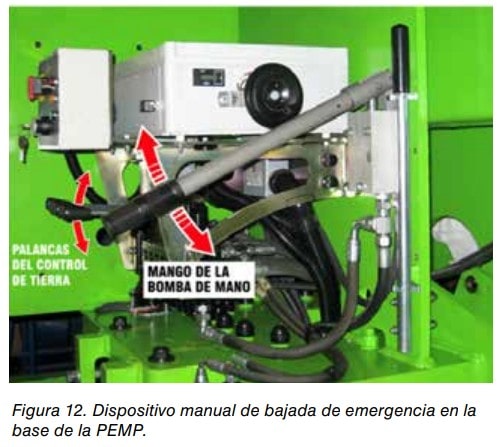

5 Notas Técnicas de Prevención Figura 12.
Dispositivo manual de bajada de emergencia en la base de la PEMP. Sistema de paro de emergencia La plataforma de trabajo debe estar equipada con un sistema de paro de emergencia fácilmente accesible que desactive todos los sistemas de accionamiento de una forma efectiva, conforme a la norma UNE-EN ISO 13850:2008.
Seguridad de las máquinas.
Parada de emergencia.
Principios para el diseño.
Se permite anular la parada de emergencia y el sistema de sensor de carga para rescatar a un operario atrapado y/o incapacitado, pero tiene que quedar una evidencia clara de que ha sido utilizado o manejado.
La anulación de las funciones de seguridad solo se permite utilizando un dispositivo de selección de modo, que es independiente del dispositivo de selección de la estación de control.
Dicho dispositivo de selección de modo es de seguridad y debe manejarse con mandos de accionamiento mantenido, a baja velocidad, un movimiento cada vez y debe prohibirse su uso sin autorización.
Sistemas de advertencia La plataforma de trabajo debe estar equipada con una alarma u otro sistema de advertencia que se active automáticamente cuando la base de la plataforma se inclina más de 5º de la inclinación máxima permitida en cualquier dirección.
Ver figura 13.
Figura 13.

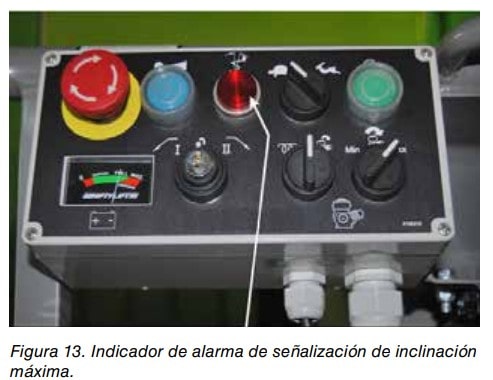

Indicador de alarma de señalización de inclinación máxima.
Estabilizadores, salientes y ejes extensibles Los estabilizadores sirven para mejorar la estabilidad de la PEMP o aumentar el área de estabilidad.
Algunas PEMP de gran altura, disponen de cilindros hidráulicos que elevan la PEMP y ejes extensibles para aumentar la anchura y conseguir el área de estabilidad de trabajo.
Ver figura 14.

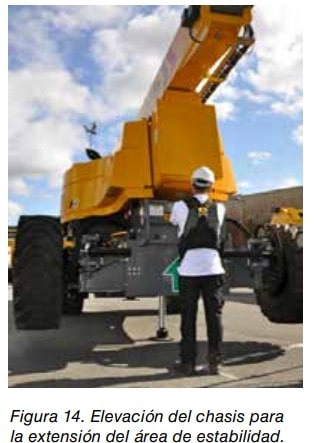

Figura 14.
Elevación del chasis para la extensión del área de estabilidad.
Deben estar equipados con dispositivos de seguridad para asegurar de modo positivo que la plataforma no se moverá mientras que los mismos no estén situados en posición.
Los circuitos de control deben asegurar que los motores de movimiento no se pueden activar mientras los estabilizadores no han sido desactivados y la plataforma no está bajada a la altura mínima de transporte.
Algunas PEMP diseñadas para trabajar sin estabilizadores para una gama limitada de operaciones en altura, deben estar equipadas de dispositivos de seguridad que impidan trabajar fuera de esta gama sin que los estabilizadores no estén emplazados.

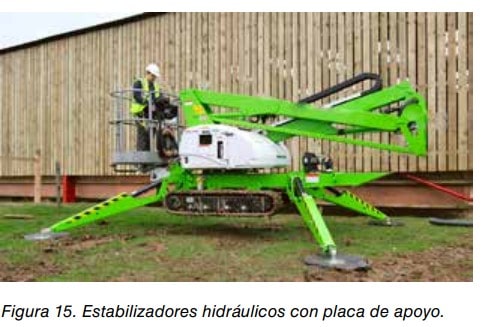

Un tipo de estabilizadores son los hidráulicos con placa de apoyo.
Ver figura 15.
Figura 15.
Estabilizadores hidráulicos con placa de apoyo.
Sistemas de elevación Sistemas de seguridad Cuando la carga nominal de trabajo de la plataforma esté soportada por un sistema de cables metálicos o cadenas de elevación o ambos, el factor de seguridad del cable 6 Notas Técnicas de Prevención o cadena debe ser de 8 como mínimo, basado en la carga unitaria de rotura a la tracción referida a la sección primitiva.
Todos los sistemas de conducción hidráulicos y neumáticos así como los componentes peligrosos deben tener una resistencia a la rotura por presión cuatro veces la presión de trabajo para la que han sido diseñados.
Para los componentes no peligrosos esta resistencia será dos veces la presión de trabajo.
Se consideran componentes peligrosos aquellos que, en caso de fallo o mal funcionamiento, implicaría un descenso libre de la plataforma.
Sistemas de protección Cuando la elevación de la plataforma se realice mediante un sistema electromecánico, éste debe estar diseñado para impedir el descenso libre en caso de fallo en el generador o del suministro de energía.
Cuando la elevación de la plataforma se realice mediante un sistema hidráulico o neumático, el sistema debe estar equipado para prevenir una caída libre en caso de rotura de alguna conducción hidráulica o neumática.
Los sistemas hidráulicos o neumáticos de los estabilizadores o cualquier otro sistema deben estar diseñados para prevenir su cierre en caso de rotura de alguna conducción hidráulica o neumática.
Otras protecciones Los motores o partes calientes de las PEMP deben estar protegidos convenientemente.
Su apertura sólo se podrá realizar con llaves especiales y por personal autorizado.
Los escapes de los motores de combustión interna deben estar dirigidos lejos de los puestos de mando.
Dispositivos de seguridad Eléctricos Los interruptores de seguridad que actúen como componentes que dan información deben satisfacer la norma UNEEN 60204-1 Seguridad de las máquinas.
Equipo eléctrico de las máquinas.
Parte 1: Requisitos generales.
Hidráulicos y neumáticos Deben estar concebidos e instalados de forma que ofrezcan niveles de seguridad equivalentes a los dispositivos de seguridad eléctricos.
Los componentes hidráulicos y neumáticos de estos dispositivos y sistemas que actúen directamente sobre los circuitos de potencia de los sistemas hidráulicos y neumáticos deben estar duplicados si el fallo de un componente puede generar una situación peligrosa.
Los distribuidores pilotados de estos componentes deben estar concebidos e instalados de forma que mantengan la seguridad en caso de fallo de energía, es decir parar el movimiento correspondiente.
Mecánicos Deben estar concebidos e instalados de forma que ofrezcan niveles de seguridad equivalentes a los dispositivos de seguridad eléctricos.
Esta exigencia se satisface por las varillas, palancas, cables, cadenas, etc.
, si resisten al menos dos veces la carga a la que son sometidos.

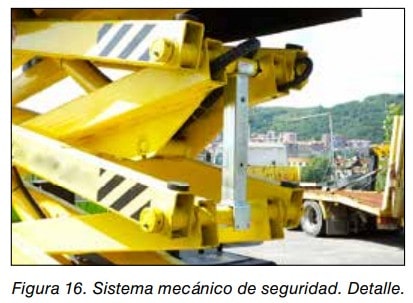

Ver figura 16.
Figura 16.
Sistema mecánico de seguridad.
Detalle.
Medidas de protección frente al riesgo de contactos eléctricos directos o indirectos Según el Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus ITC-RAT (Real Decreto 337/2014), se entiende como tales las de corriente alterna trifásica a 50 Hz de frecuencia, cuya tensión nominal eficaz entre fases sea igual o superior a 1 kV. Para prevenir el riesgo de electrocución se deben aplicar los criterios establecidos en el Real Decreto 614/2001 sobre disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico, principalmente respetando unas distancias límite.

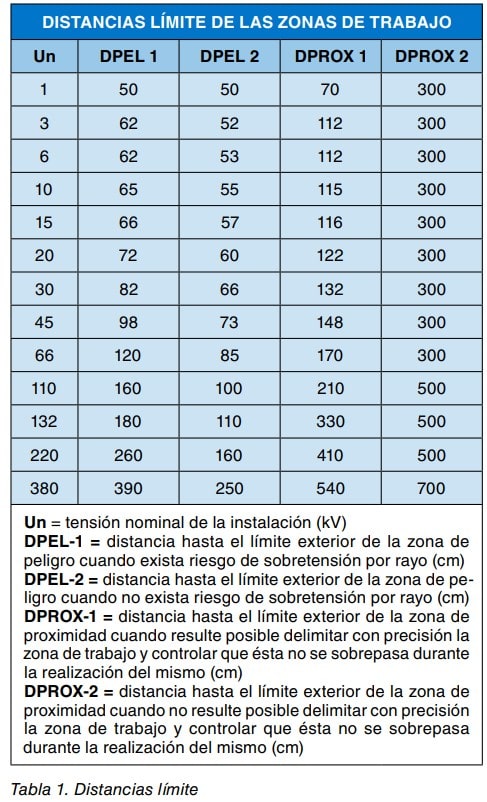

Ver tabla 1 sobre las distancias límite.
Tabla 1.
Distancias límite DISTANCIAS LÍMITE DE LAS ZONAS DE TRABAJO Un DPEL 1 DPEL 2 DPROX 1 DPROX 2 1 50 50 70 300 3 62 52 112 300 6 62 53 112 300 10 65 55 115 300 15 66 57 116 300 20 72 60 122 300 30 82 66 132 300 45 98 73 148 300 66 120 85 170 300 110 160 100 210 500 132 180 110 330 500 220 260 160 410 500 380 390 250 540 700 Un = tensión nominal de la instalación (kV) DPEL-1 = distancia hasta el límite exterior de la zona de peligro cuando exista riesgo de sobretensión por rayo (cm) DPEL-2 = distancia hasta el límite exterior de la zona de peligro cuando no exista riesgo de sobretensión por rayo (cm) DPROX-1 = distancia hasta el límite exterior de la zona de proximidad cuando resulte posible delimitar con precisión la zona de trabajo y controlar que ésta no se sobrepasa durante la realización del mismo (cm) DPROX-2 = distancia hasta el límite exterior de la zona de proximidad cuando no resulte posible delimitar con precisión la zona de trabajo y controlar que ésta no se sobrepasa durante la realización del mismo (cm) 7 Notas Técnicas de Prevención Complementariamente, se recomienda consultar la NTP-72: Trabajos con elementos de altura en presencia de líneas eléctricas aéreas y la Guía Técnica de desarrollo del Real Decreto 614/2001 publicada por el INSHT. Normas de seguridad en la utilización del equipo Hay cuatro grupos de normas importantes: las previas a la puesta en marcha de la plataforma, las previas a la elevación de la plataforma, las de movimiento del equipo con la plataforma elevada y para después del uso de la plataforma.
Previas a la puesta en marcha de la plataforma Antes de utilizar la plataforma se debe comprobar la PEMP para detectar posibles defectos o fallos que puedan afectar a su seguridad.
La comprobación debe consistir en verificar los siguientes elementos: • Controles de operación y de emergencia.
• Dispositivos de seguridad.
• Disponibilidad del EPI contra caídas.
• Sistema eléctrico, hidráulico y de combustión, según aplique (escapes y mal estado de conexiones eléctricas).
• Señales de alerta y control.
• Integridad y legibilidad de las pegatinas.
• Estado físico de los estabilizadores y estructura en general.
• Evidencia de soldaduras deterioradas u otros defectos estructurales.
• Condiciones anómalas en ruedas, neumáticos, frenos y baterías.
• Existencia de residuos de productos químicos, barro, aceite, pintura, etc.
que pueden hacer resbaladiza la superficie de la cesta de trabajo.
Cualquier defecto debe ser evaluado por personal cualificado y formado por el fabricante y determinar si constituye un riesgo para la seguridad del equipo.
Todos los defectos detectados que puedan afectar a la seguridad deben ser corregidos antes de utilizar el equipo.
Previas a la elevación de la plataforma Previamente a la elevación de la plataforma se deben realizar las siguientes operaciones: • Comprobar la posible existencia de conducciones eléctricas de A.T. en la vertical del equipo.
Hay que mantener una distancia mínima de seguridad, aislarlos o proceder al corte de la corriente mientras duren los trabajos en sus proximidades.
• No exceder la carga nominal de la PEMP. Ver figura 17.
• Revisar el lugar de trabajo en el que se situará la PEMP antes de cada uso.
Figura 17.
Plataforma de trabajo sobrecargada.
• Utilizar los estabilizadores de acuerdo con las indicaciones del fabricante y que no se puede actuar sobre los mismos mientras la plataforma de trabajo no esté en posición de transporte.
• Bajar o cerrar la barandilla o puerta de acceso a la plataforma, antes de operar el equipo.
• Repartir las cargas y si es posible situarlas en el centro de la plataforma de trabajo.
• Los operadores que se encuentran en la cesta de trabajo deben utilizar los arneses (de cuerpo completo y eslinga ajustable) anclados a los puntos específicos previstos para ello (retención), así como los EPI correspondientes a los riesgos de la tarea prevista a desarrollar (casco, guantes, etc.
).
Ver figura 18.
Figura 18.
Operario con arnés y eslinga ajustable.
• Los operadores se deben mantener siempre dentro de la cesta de trabajo, con los pies en el suelo de la misma y está prohibido sentarse o subirse a las barandillas de protección.
Ver figura 19.
• Delimitar la zona de trabajo para evitar que personas ajenas a los trabajos permanezcan o circulen por las proximidades.
Ver figura 20.
Figura 19.

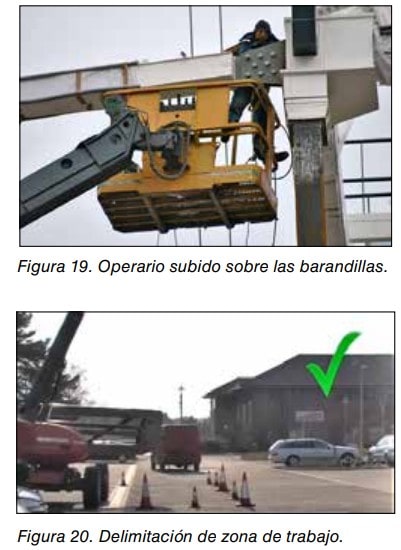

Operario subido sobre las barandillas.
Figura 20.
Delimitación de zona de trabajo.
Movimiento del equipo con la PEMP elevada Durante el movimiento del equipo con la plataforma elevada se debe cumplir: • Mantener de forma continua una visión clara del camino y del área a recorrer.
• El movimiento de traslado marcha atrás se debe limitar a los casos imprescindibles pues la visibilidad no siempre está garantizada.
8 Notas Técnicas de Prevención Figura 21.

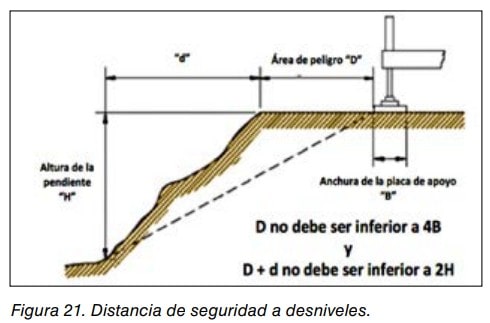

Distancia de seguridad a desniveles.
• Mantener una distancia de seguridad a obstáculos, desniveles, zanjas, rampas, etc.
Ver figura 21.
• Mantener la distancia mínima de líneas eléctricas con tensión.
• Limitar la velocidad de desplazamiento de la PEMP teniendo en cuenta las condiciones del terreno, la visibilidad, la presencia de pendientes, etc.
, según el tipo de PEMP: – 1,5 m/s para las PEMP sobre vehículo portador cuando el movimiento de traslación se mande desde la cabina del portador.
– 3,0 m/s para las PEMP sobre raíles.
– 0,7 m/s para todas las demás PEMP de los tipos 2 y 3.
• Se deben tener en cuenta las condiciones meteorológicas (viento, lluvia, nieve, etc.
), de forma que no impliquen la necesidad de detener el trabajo.
• No manejar la PEMP de forma temeraria o distraída, comprobando en todo momento que no hay trabajadores en sus proximidades.
Ver figura 22.
• Evitar situarse sobre superficies frágiles o inestables debiendo evaluar previamente las condiciones del terreno.
Ver figura 23.
• Si la PEMP está averiada dejar un indicador de fuera de servicio y retirar las llaves de contacto depositándolas en el lugar habilitado para ello.
Ver figura 24.
• Utilizar placas de apoyo de modo que se aumente la superficie de apoyo y disminuya la presión sobre el suelo.
Hay que tener en cuenta que aumentando 3 veces la superficie de apoyo, disminuye 10 veces la presión que se ejerce en el suelo.
En la figura 25, se puede ver la diferencia de presión ejercida con o sin placas estabilizadoras.
• No desplazar la PEMP a gran velocidad en zonas estrechas o con obstáculos.
Figura 22.
Control de presencia de operarios en proximidad.
Figura 23.
Evaluación previa de las condiciones de terreno.
Figura 24.
Señal de PEMP fuera de servicio.
Figura 25.

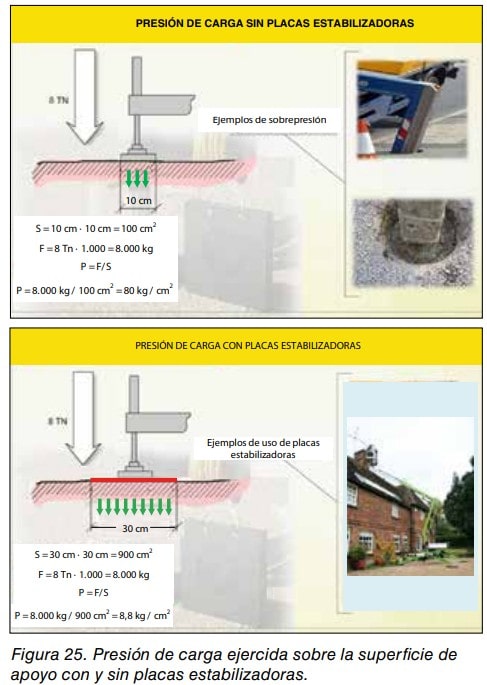

Presión de carga ejercida sobre la superficie de apoyo con y sin placas estabilizadoras.
PRESIÓN DE CARGA SIN PLACAS ESTABILIZADORAS 10 cm Ejemplos de sobrepresión S = 10 cm · 10 cm = 100 cm2 F = 8 Tn · 1.
000 = 8.
000 kg P = F/S P = 8.
000 kg / 100 cm2 = 80 kg / cm2 30 cm Ejemplos de uso de placas estabilizadoras S = 30 cm · 30 cm = 900 cm2 F = 8 Tn · 1.
000 = 8.
000 kg P = F/S P = 8.
000 kg / 900 cm2 = 8,8 kg / cm2 PRESIÓN DE CARGA CON PLACAS ESTABILIZADORAS • Verificar la presencia de obstáculos por encima del operador y determinar la necesidad de acoplar sistemas antiatrapamiento.
Ver figura 26.
Figura 26.
PEMP con sistema antiatrapamiento.
9 Notas Técnicas de Prevención Normas después del uso de la plataforma Al finalizar el uso de la PEMP, se deben tener en cuenta las siguientes normas de seguridad: • Aparcar la PEMP convenientemente en el lugar habilitado para ello.
• Cerrar todos los contactos y verificar la inmovilización, calzando las ruedas si es necesario.
• Limpiar la PEMP de grasa, aceites, pintura, etc.
• Limpiar la PEMP con agua procurando que no afecte a cables o partes eléctricas del equipo.
Otras recomendaciones de seguridad complementarias Se recomienda aplicar las siguientes recomendaciones de seguridad complementarias: • El personal situado en el suelo, por ejemplo el recurso preventivo, debe conocer el procedimiento de rescate o bajada de emergencia y de aviso en caso de ocurrir una emergencia.
Ver figura 27.
• No modificar ni neutralizar los dispositivos de seguridad de la PEMP, pues afectan a su seguridad y estabilidad.
• No se deben añadir elementos que aumenten la carga debida al viento, tales como paneles publicitarios que pueden modificar la carga máxima de utilización, la carga estructural, la carga debida al viento o fuerza manual, según los casos.
Ver figura 28.
• Utilizar los mandos de la PEMP con suavidad, sin brusquedades.
• Cundo se descienda de la rampa de un camión, hacerlo de manera segura, evitando un golpe contra el suelo o un efecto catapulta.
Ver figura 29.
• Las baterías deben cargarse en zonas abiertas, bien ventiladas y lejos de posibles llamas, chispas, fuegos y con prohibición de fumar (emisión de hidrógeno).
Figura 27.
Rescate de emergencia.
Figura 28.
Aumento de la resistencia al viento.
Figura 29.
Colisión de la plataforma de trabajo contra el suelo.
Figura 30.

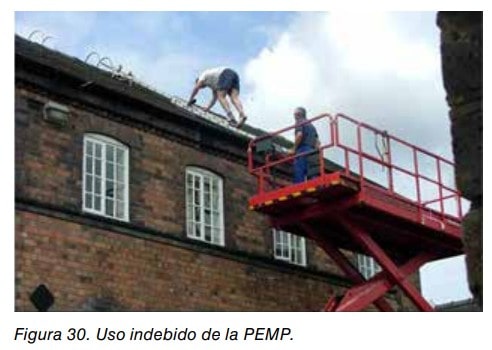

Uso indebido de la PEMP. • No se deben hacer modificaciones de cualquier tipo en todo el conjunto de las PEMP. • Se debe llevar un registro de las revisiones/inspecciones de la PEMP y un mantenimiento preventivo y correctivo según se indica en la UNE 58921.
• No subir o bajar de la plataforma si está elevada utilizando los dispositivos de elevación o cualquier otro sistema de acceso.
• Evitar usar motores de combustión interna en interiores, salvo que cuenten con ventilación suficiente para evitar los humos tóxicos.
• No se deben utilizar elementos auxiliares situados sobre la plataforma de trabajo, para ganar altura, como escaleras, tablones, andamios, etc.
Ver figura 30.
• Cualquier anomalía detectada por el operario que afecte a su seguridad o la del equipo debe ser comunicada inmediatamente y subsanada antes de continuar los trabajos.
• Verificar antes de bajar o mover la PEMP, que no existen personas u obstáculos en zonas adyacentes.
• En trabajos de poda, debe delimitarse la vertical de la zona de trabajo y situar otro operario que evite que otras personas puedan acceder a la zona de riesgo.
Ver figura 31.
• No rellenar los depósitos de combustible (PEMP con motor de combustión) con el motor en marcha.
• Asegurar que los operadores de PEMP reciban formación teórico/práctica según la UNE 58923 y especialFigura 31.

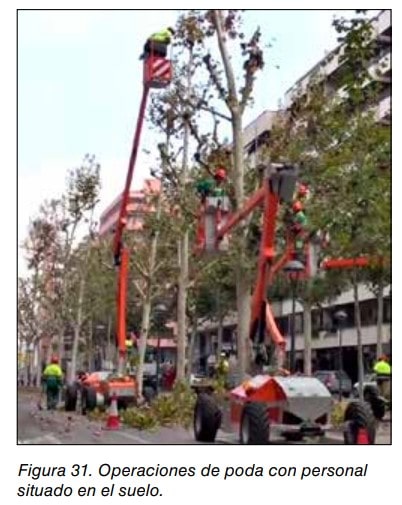

Operaciones de poda con personal situado en el suelo.
10 Notas Técnicas de Prevención mente la familiarización del equipo utilizado según se indica en su parte 1.
• Todos los trabajadores que vayan a operar con plataformas elevadoras deberán disponer del APTO médico de vigilancia de la salud, que les faculta para trabajar en altura.
• No sobrecargar la plataforma de trabajo.
• No utilizar la plataforma como grúa.
• No sujetar la plataforma o el operario de la misma a estructuras fijas.
2.
DOCUMENTACIÓN Y SEÑALIZACIÓN Documentación El operador de la PEMP deberá comprobar que se dispone de la siguiente documentación legalmente exigible: • Manual de instrucciones del fabricante.
• Marcado CE y Declaración de conformidad.
• Documentación justificativa de la última comprobación de que la PEMP ha sido revisada e inspeccionada, según art.
4.
4 del RD. 1215/1997.
Se debe comprobar que la PEMP dispone de pegatinas o placas con las instrucciones relativas a la utilización, reglaje y mantenimiento, siempre que ello sea necesario en orden a garantizar la salud y la seguridad de las personas.
Manual de Instrucciones del Fabricante Toda PEMP debe llevar un Manual de Instrucciones del Fabricante en castellano, que incluya de forma separada las instrucciones para las operaciones de mantenimiento que únicamente las podrán realizar personal de mantenimiento especializado.
El manual deberá contener como mínimo la siguiente información: Información.
Ver Anexo I punto 1.
7.
4.
2 del Real Decreto 1644/2008: a) La razón social y dirección completa del fabricante y de su representante autorizado.
b) La designación de la máquina, tal como se indique sobre la propia máquina, con excepción del número de serie.
c) La declaración CE de conformidad o un documento que exponga el contenido de dicha declaración y en el que figuren las indicaciones de la máquina sin que necesariamente deba incluir el número de serie y la firma.
d) Descripción general de la máquina.
e) Los planos, diagramas, descripciones y explicaciones necesarias para el uso, el mantenimiento y la reparación de la máquina, así como para comprobar su correcto funcionamiento.
f) Descripción de los puestos de trabajo que puedan ocupar los operadores.
g) Descripción del uso previsto de la máquina.
h) Advertencias relativas a los modos en que no se debe utilizar una máquina que, por experiencia, pueden presentarse.
i) Las instrucciones de montaje, instalación y conexión, incluidos los planos, diagramas y medios de fijación y la designación del chasis o de la instalación en la que debe montarse la máquina.
j) Las instrucciones relativas a la instalación y al montaje, dirigidas a reducir el ruido y las vibraciones.
k) Las instrucciones relativas a la puesta en servicio y la utilización de la máquina y, en caso necesario, las instrucciones relativas a la formación de los operadores.
l) Información sobre los riesgos residuales que existan a pesar de las medidas de diseño inherentemente seguro, de las medidas de protección y de las medidas preventivas complementarias adoptadas.
m) Instrucciones acerca de las medidas preventivas que debe adoptar el usuario, incluyendo, cuando proceda, los equipos de protección individual a proporcionar.
n) Las características básicas de las herramientas que puedan acoplarse a la máquina.
o) Las condiciones en las que las máquinas responden al requisito de estabilidad durante su utilización, transporte, montaje, desmontaje, situación de fuera de servicio, ensayo o situación de avería previsible.
p) Instrucciones para que las operaciones de transporte, manutención y almacenamiento puedan realizarse con total seguridad, con indicación de la masa de la máquina y la de sus diversos elementos cuando, de forma regular, deban transportarse por separado.
q) El modo operativo que se ha de seguir en caso de accidente o de avería; si es probable que se produzca un bloqueo, el modo operativo que se ha de seguir para lograr el desbloqueo del equipo con total seguridad.
r) La descripción de las operaciones de reglaje y de mantenimiento que deban ser realizadas por el usuario, así como las medidas de mantenimiento preventivo que se han de cumplir.
s) Instrucciones diseñadas para permitir que el reglaje y el mantenimiento se realicen con total seguridad, incluidas las medidas preventivas que deben adoptarse durante este tipo de operaciones.
t) Las características de las piezas de recambio que deben utilizarse, cuando estas afecten a la salud y seguridad de los operadores.
u) Las siguientes indicaciones sobre el ruido ambiental emitido: – El nivel de presión acústica de emisión ponderado A en los puestos de trabajo, cuando supere 70 dB(A); si este nivel fuera inferior o igual a 70 dB(A), debe indicarse este hecho.
– El valor máximo de la presión acústica instantánea ponderado C en los puestos de trabajo, cuando supere 63 Pa (130 dB con relación a 20 μPa).
– El nivel de potencia acústica ponderado A emitido por la máquina, si el nivel de presión acústica de emisión ponderado A supera, en los puestos de trabajo los 80 dB(A).
v) Cuando sea probable que la máquina emita radiaciones no ionizantes que puedan causar daños a las personas, en particular a las personas portadoras de dispositivos médicos implantados activos o inactivos, información sobre la radiación emitida para el operador y las personas expuestas.
Señalización Las PEMP deben ir provistas de la siguiente documentación y elementos de señalización: • Diagramas de alcances y especificaciones.
Ver figura 32.
• Señalización de peligros y advertencias de seguridad recogidas en los manuales de funcionamiento entregados por el fabricante.
• El operador debe leer y comprender los símbolos situados sobre la plataforma de trabajo, si es necesario con la ayuda de personal competente o capacitado (sesión de familiarización).
• Deben fijarse de forma permanente en un emplazamiento fácilmente visible, una o varias placas del fabri11 Notas Técnicas de Prevención Figura 32.

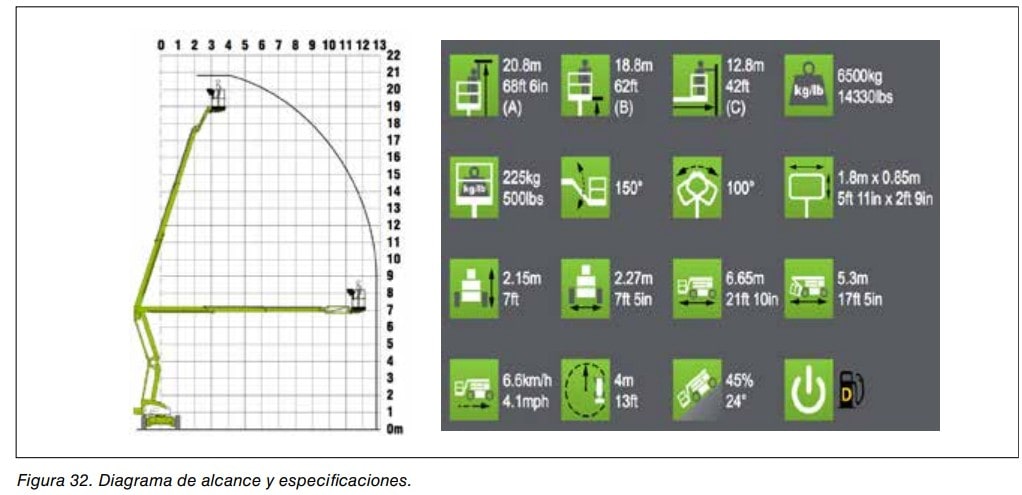

Diagrama de alcance y especificaciones.
cante indelebles que den la información siguiente en base al punto 7.
2.
1.
de la norma UNE-EN 280: a) la razón social y la dirección completa del fabricante y, en su caso, de su representante autorizado; b) el modelo y la designación de la máquina; c) número de serie o de fabricación; d) el año de fabricación, es decir, el año del final del proceso de fabricación; e) masa en vacío en kilogramos; f) carga nominal en kilogramos; g) carga nominal expresada en número autorizado de personas y masa del equipo en kilogramos; h) para plataformas de trabajo que tienen diferentes cargas nominales cada carga nominal debe expresarse en número autorizado de personas y masa del equipo en kilogramos; i) fuerza manual máxima admisible en newtons; j) velocidad máxima admisible del viento en metros por segundo; k) inclinación(es) máxima(s) admisible(s) para el chasis; l) información relativa a la fuente hidráulica en caso de alimentación por fuente de energía hidráulica exterior; m) información relativa a la fuente eléctrica en caso de alimentación mediante una fuente de energía eléctrica exterior.
3.
MANTENIMIENTO. REVISIONES Las PEMP deben ser mantenidas de acuerdo con lo indicado en el manual de instrucciones del fabricante, que se entrega con cada equipo.
Éste mantenimiento debe ser realizado por personal competente y especialmente capacitado.
Las “Revisiones Periódicas de Seguridad” sólo pueden ser realizadas por un técnico cualificado.
Se entiende por técnico cualificado, una persona con una cualificación mínima de formación profesional acreditada y reglada.
También se puede acreditar la cualificación con amplia experiencia, mediante certificados de profesionalidad.
En todos los casos, se debe poseer una formación específica del fabricante o servicios técnicos oficiales de éstos, que puedan capacitar para diagnosticar el estado de seguridad de una PEMP en sus diferentes categorías y modelos y en su caso, aplicar las medidas correctoras que fueran necesarias.
La norma UNE-58921 incluye una “Hoja de Revisiones Periódicas” de las PEMP que puede servir de guía a la hora de realizar estas revisiones, pero hay que tener en cuenta que prevalecen las indicaciones que en este sentido facilita el fabricante para cada modelo particular de PEMP sobre los elementos a comprobar.
El personal especialmente capacitado para realizar los trabajos de mantenimiento debe disponer de información específica sobre los siguientes aspectos: a) información técnica sobre las PEMP, incluyendo los esquemas de los circuitos eléctricos/hidráulicos; b) materias consumibles que necesitan una vigilancia regular o frecuente (lubricantes, estado y nivel de fluido hidráulico, baterías, etc.
); c) funciones de seguridad que deban comprobarse a intervalos dados, incluyendo dispositivos de seguridad, sensores de control de carga, dispositivos prioritarios de emergencia, y cualquier parada de emergencia; d) medidas a adoptar para garantizar la seguridad durante el mantenimiento; e) comprobaciones para detectar cualquier defecto peligroso, respecto a la corrosión, agrietamiento, abrasión, etc.
; f) criterios para el método y frecuencia de las revisiones y reparación / sustitución de elementos; g) la importancia de utilizar únicamente piezas de recambio aprobadas por el fabricante, en particular para los elementos que soportan carga o relativos a la seguridad; h) la necesidad de obtener la aprobación del fabricante para cualquier modificación que pueda afectar a la estabilidad, la resistencia o las prestaciones; i) elementos que precisen regulación, con los detalles de ajuste; j) los ensayos y comprobaciones necesarios después de una operación de mantenimiento para garantizar la seguridad del funcionamiento; k) las instrucciones para la inspección y mantenimiento de los puntos de anclaje y la estructura a la que están unidos.
12 Notas Técnicas de Prevención 4.
OPERADOR DE PEMP. REQUISITOS Sólo las personas mayores de 18 años, autorizadas y formadas pueden operar y utilizar las PEMP. Se recomienda que la formación de estos operadores se realice según la norma UNE 58923 para dar cumplimiento a este requisito.
Para una aplicación correcta y completa de la formación práctica acorde a la norma UNE 58923 definida por sus anexos particulares y con el objeto que el tiempo de práctica sea suficiente para que el futuro operador de la PEMP adquiera los conocimientos necesarios, se recomienda un ratio máximo de 6 personas/PEMP. 5.
NORMATIVA LEGAL Y TÉCNICA Ver NTP 1.
039 (I) Empresas y entidades colaboradoras: IPAF. Federación Internacional de Acceso Motorizado Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSHT, nº NTP, año y título.
NIPO: 272-15-025-5
