Nota técnica de prevención - NTP 1011

Notas Técnicas de Prevención 1011 Determinación del metabolismo energético mediante tablas AÑO 2014 Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
Determination of metabolic rate using tables Détermination du métabolisme énergétique en utilisant des tables Redactora: Silvia Nogareda Cuixart Lda.
en Medicina y Cirugía CENTRO NACIONAL DE CONDICIONES DE TRABAJO El consumo metabólico sirve para evaluar la carga física y es, así mismo, una variable necesaria para valorar la agresión térmica.
El objetivo de esta NTP es presentar distintos métodos para determinar el gasto energético, basados en la Norma UNE 8996 “Ergonomía del ambiente térmico.
Determinación de la tasa metabólica” que es la versión oficial, en español, de la Norma Europea EN ISO 8996 de octubre de 2004, que a su vez adopta íntegramente la Norma Internacional ISO 8996:2004.
La Norma, que anula y sustituye a la Norma UNE-EN 28996 de marzo de 1995, forma parte de una serie de normas internacionales que hacen referencia al ambiente térmico.
En ella se describen los diferentes métodos de determinación del consumo energético indicando el nivel de precisión de cada uno de ellos.
Esta Nota Técnica de Prevención sustituye la parte de la medición del consumo metabólico mediante tablas de la NTP-323: Determinación del metabolismo energético.
1.
INTRODUCCIÓN El metabolismo, que transforma la energía química de los alimentos en energía mecánica y en calor, mide el gasto energético muscular.
Este gasto energético se expresa normalmente en unidades de energía y potencia: kilocalorías (kcal), joules (J), y watios (w).
La equivalencia entre las mismas es la siguiente: – 1 kcal = 4,184 kJ – 1 kJ = 0,239 kcal – 1 kcal/h = 1,161 w – 1 w = 0,861 kcal/h – 1 kcal/h = 0,644 w/m2 – 1 w / m2 = 1,553 kcal / hora (para una superficie corporal estándar masculina).
Tal como indica la propia norma, está pensada para determinar la tasa metabólica en relación con la ergonomía del ambiente climático de trabajo, aunque también puede utilizarse para la evaluación de métodos de trabajo, del gasto energético asociado a trabajos específicos o del gasto total de una actividad.
Las estimaciones, tablas y otros datos incluidos en esta norma internacional se refieren a un individuo “medio”: • hombre de 30 años de edad, 70 kg de masa y 1,75 m de altura (área de la superficie del cuerpo de 1,8 m2); • mujer de 30 años de edad, 60 kg de masa y 1,70 m de altura (área de la superficie del cuerpo de 1,6 m2).
La propia norma establece la necesidad de hacer los ajustes oportunos cuando se traten con poblaciones especiales, niños, personas mayores, individuos con minusvalías, etc.
Existen varios métodos para determinar el gasto energético, que se basan en la consulta de tablas o en la medida de algún parámetro fisiológico.
En la tabla 1 se indican los que recoge la UNE 8996, clasificados en niveles según su precisión y dificultad.
2.
DETERMINACIÓN DEL CONSUMO METABÓLICO Tal como se ha visto en la tabla 1, se consideran cuatro niveles que podemos clasificar en dos tipos de métodos: estimación del consumo metabólico a través de tablas que incluyen los niveles de tanteo y de observación y la determinación del consumo metabólico mediante medición de parámetros fisiológicos que incluye los niveles de análisis y de actuación experta.
Estimación del consumo metabólico a través de tablas La estimación del consumo metabólico a través de tablas implica aceptar unos valores estandarizados para distintos tipos de actividad, esfuerzo, movimiento, etc.
y suponer, tanto que la población se ajusta a la que sirvió de base para la confección de las tablas, como que las acciones generadoras de un gasto energético son las mismas que las expresadas en las tablas.
Estos dos factores son los que marcan las desviaciones más importantes respecto a la realidad y motivan que este tipo de métodos ofrezcan menor precisión que los basados en mediciones de parámetros fisiológicos.
A cambio son mucho más fáciles de aplicar y en general son los más utilizados.
Así mismo, hay que tener en cuenta que determinadas condiciones pueden variar los resultados como, por ejemplo, el estrés, las prendas de abrigo o protección pesadas o el frío intenso.

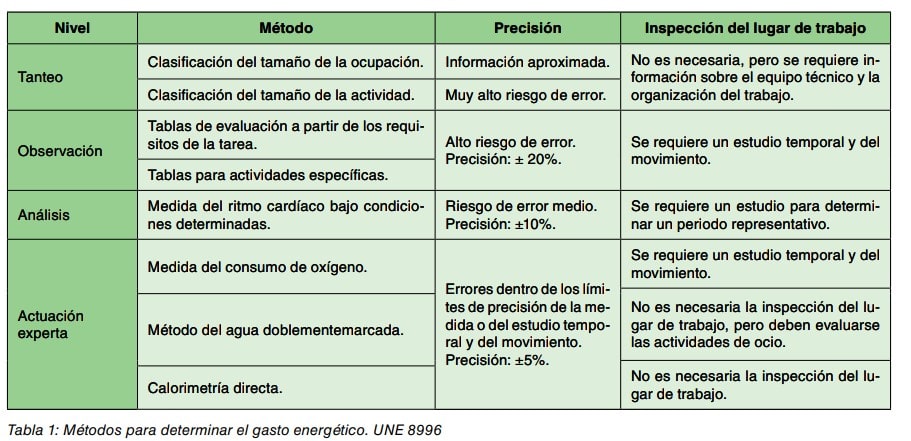

2 Notas Técnicas de Prevención Tabla 1: Métodos para determinar el gasto energético.
UNE 8996 Nivel Método Precisión Inspección del lugar de trabajo Clasificación del tamaño de la ocupación.
Información aproximada.
No es necesaria, pero se requiere inTanteo formación sobre el equipo técnico y la Clasificación del tamaño de la actividad.
Muy alto riesgo de error.
organización del trabajo.
Tablas de evaluación a partir de los requiObservación sitos de la tarea.
Alto riesgo de error.
Precisión: ± 20%.
Se requiere un estudio temporal y del movimiento.
Tablas para actividades específicas.
Análisis Medida del ritmo cardíaco bajo condiciones determinadas.
Riesgo de error medio.
Precisión: ±10%.
Se requiere un estudio para determinar un periodo representativo.
Actuación experta Medida del consumo de oxígeno.
Errores dentro de los límites de precisión de la medida o del estudio temporal y del movimiento.
Se requiere un estudio temporal y del movimiento.
No es necesaria la inspección del lugar de trabajo, pero deben evaluarse las actividades de ocio.
Método del agua doblementemarcada.
Precisión: ±5%.
No es necesaria la inspección del lugar de trabajo.
Calorimetría directa.
Consumo metabólico según la ocupación Se obtiene el consumo metabólico a través de tablas (tabla 2) que lo relacionan con diferentes profesiones.
Hay que tener en cuenta que en los valores que figuran en dicha tabla se incluye el metabolismo basal, que se define más adelante.

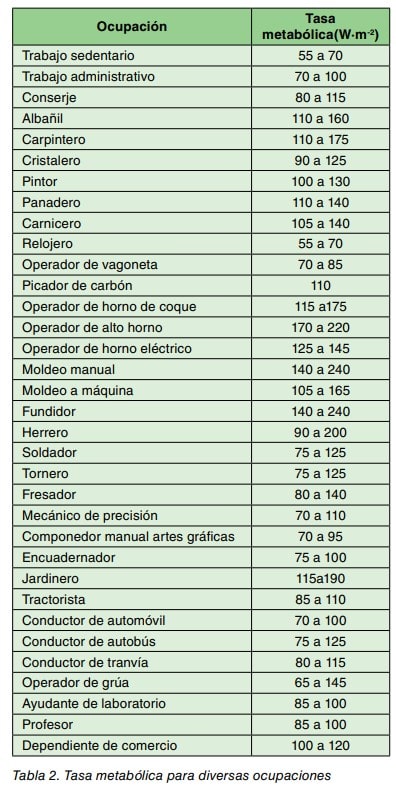

Ocupación Tasa metabólica(W·m-2) Trabajo sedentario 55 a 70 Trabajo administrativo 70 a 100 Conserje 80 a 115 Albañil 110 a 160 Carpintero 110 a 175 Cristalero 90 a 125 Pintor 100 a 130 Panadero 110 a 140 Carnicero 105 a 140 Relojero 55 a 70 Operador de vagoneta 70 a 85 Picador de carbón 110 Operador de horno de coque 115 a175 Operador de alto horno 170 a 220 Operador de horno eléctrico 125 a 145 Moldeo manual 140 a 240 Moldeo a máquina 105 a 165 Fundidor 140 a 240 Herrero 90 a 200 Soldador 75 a 125 Tornero 75 a 125 Fresador 80 a 140 Mecánico de precisión 70 a 110 Componedor manual artes gráficas 70 a 95 Encuadernador 75 a 100 Jardinero 115a190 Tractorista 85 a 110 Conductor de automóvil 70 a 100 Conductor de autobús 75 a 125 Conductor de tranvía 80 a 115 Operador de grúa 65 a 145 Ayudante de laboratorio 85 a 100 Profesor 85 a 100 Dependiente de comercio 100 a 120 Tabla 2.
Tasa metabólica para diversas ocupaciones El progreso tecnológico hace que la actividad física que conllevan las distintas profesiones varíe sustancialmente con el tiempo, por lo que este método puede ser muy impreciso.
Los valores son valores medios para el tiempo total de trabajo, sin considerar los periodos de descanso prolongados.

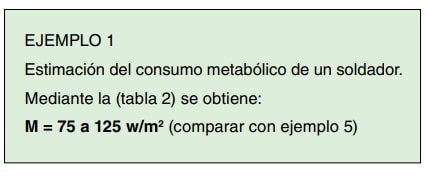

EJEMPLO 1 Estimación del consumo metabólico de un soldador.
Mediante la (tabla 2) se obtiene: M = 75 a 125 w/m2 (comparar con ejemplo 5) Consumo metabólico según el tamaño de actividad Mediante este sistema se puede clasificar de forma rápida el consumo metabólico en reposo, ligero, moderado, pesado o muy pesado, en función del tipo de actividad desarrollada.
El término numérico que se obtiene representa sólo el valor medio, dentro de un intervalo posible demasiado amplio.
Se supone que las actividades incluyen pe ríodos de descanso cortos.
Desde un punto de vista cuantitativo el método permite establecer con cierta rapidez cual es el nivel aproximado de metabolismo.
Por su simplicidad es un método bastante utilizado.
En la tabla 3 se representa la mencionada clasificación por tipos de actividad.
Ejemplos A continuación se dan algunos ejemplos de situaciones correspondientes a cada una de las cuatro categorías de intensidad metabólica que se indican.

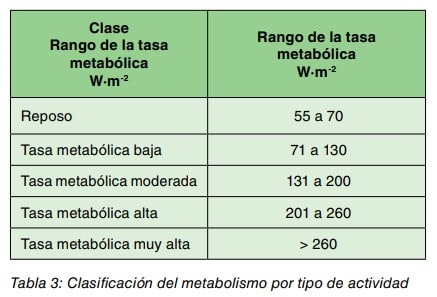

3 Notas Técnicas de Prevención Tabla 3: Clasificación del metabolismo por tipo de actividad Clase Rango de la tasa metabólica W·m-2 Rango de la tasa metabólica W·m-2 Reposo 55 a 70 Tasa metabólica baja 71 a 130 Tasa metabólica moderada 131 a 200 Tasa metabólica alta 201 a 260 Tasa metabólica muy alta > 260 Metabolismo ligero Postura sedente realizando un trabajo manual ligero como el trabajo de oficina, control de calidad, utilización de herramientas pequeñas, conducción de automóviles, etc.
Postura de pié realizando un trabajo manual ligero con o sin utilización de herramientas no pesadas o con desplazamientos ocasionales a una velocidad máxima de 2,5 km/hora.
Metabolismo moderado Trabajo manual utilizando de manera continuada las manos y los brazos; trabajo en las que se utilicen las extremidades superiores e inferiores, conducción de vehículos grandes o pesados, utilización de carretillas ó de maquinaria grande ó pesada; trabajo de brazos y tronco; trabajo de agricultura y jardinería, manipulación de pesos moderados, desplazamientos a una velocidad de 2,5 a 5,5 km/hora.
Metabolismo elevado Trabajo intenso con extremidad superior, utilización de brazos y tronco para realizar la tarea; manipulación manual de materiales pesados o muy duros; utilización maquinaria pesada, martillo; serrado; segar a mano; manipulación de carretillas muy cargadas, trabajos pesados de construcción, trabajos manuales pesados en agricultura o jardinería; desplazamientos a una velocidad de 5,5 a 7 km/hora.
Metabolismo muy elevado Actividad muy intensa a ritmo muy rápido cercano al máximo; utilización de maquinaria o herramientas muy pesadas, trabajar manual muy intenso; subir escaleras empinadas y largas ó rampas pronunciadas; desplazamientos muy rápidos ó andar a una velocidad superior a 7 km/hora.

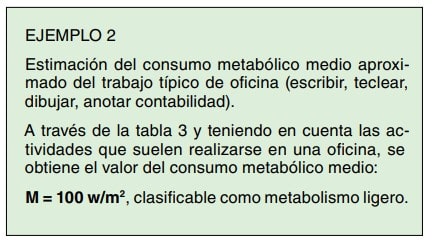

EJEMPLO 2 Estimación del consumo metabólico medio aproximado del trabajo típico de oficina (escribir, teclear, dibujar, anotar contabilidad).
A través de la tabla 3 y teniendo en cuenta las actividades que suelen realizarse en una oficina, se obtiene el valor del consumo metabólico medio: M = 100 w/m2, clasificable como metabolismo ligero.
Consumo metabólico a partir de los requisitos de la tarea Este método ofrece mayor precisión que los anteriores, ya que limita la extensión de la actividad a la que asigna el gasto metabólico, utilizando tablas que otorgan valores de gasto energético a tareas que suelen formar parte del trabajo habitual.
Mediante este tipo de tablas se dispone, por separado, de información sobre posturas, desplazamientos, etc.
, de forma que la suma del gasto energético que suponen esos componentes, que en conjunto integran la actividad, es el consumo metabólico de esa actividad.
La tasa metabólica se determina añadiendo a la tasa metabólica basal las tasas metabólicas asocia das a la postura del cuerpo, al tipo de trabajo y al movimiento del cuerpo, en relación con la velocidad de trabajo.
Es posiblemente el sistema más utilizado para determinar el consumo metabólico: • Metabolismo basal.
Es el consumo de energía de una persona acostada y en reposo.
Representa el gasto energético necesario para mantener las funciones vegetativas (respiración, circulación, etc.
).

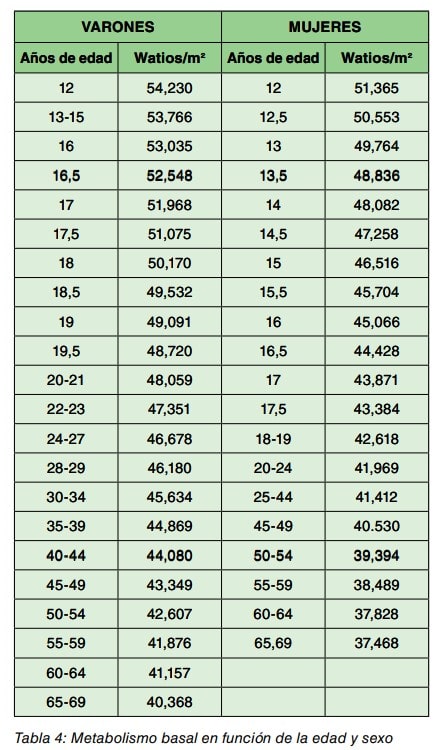

La tabla 4 muestra su valor en función del sexo y la edad.
Puede tomarse como una buena aproximación, 44 w/ m2 para los hombres y 41 w/m2 para mujeres (corresponden aproximadamente al metabolismo basal de un hombre de 1,7 metros de altura 70 kg de peso y 35 años de edad, y de una mujer de 1,6 metros de altura, 60 kg de peso, y 35 años).
• Componente postural.
Es el consumo de energía que tiene una persona en función de la postura que mantiene (de pie, sentado, etc.
).
En la tabla 5 se muestran los valores que hay que añadir a la tabla 6 cuando no se realiza la tarea en posición sedente.
• Componente del tipo de trabajo.
Es el gasto energético que se produce en función del tipo de trabajo (manual, con un brazo, con el tronco, etc.
) y de la intensidad de éste (ligero, moderado, pesado, etc.
) La tabla 6 muestra los valores correspondientes incluyendo el metabolismo basal.
Si quiere hacerse un cálculo personalizado, hay que restar 45 w/m2 a cualquiera de los valores de la tabla 6 y sumar el consumo metabólico para la persona determinada, teniendo en cuenta el sexo y la edad, según los valores que se recogen en la tabla 4.

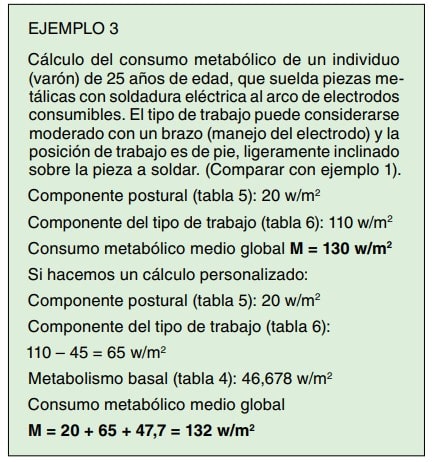

EJEMPLO 3 Cálculo del consumo metabólico de un individuo (varón) de 25 años de edad, que suelda piezas metálicas con soldadura eléctrica al arco de electrodos consumibles.
El tipo de trabajo puede considerarse moderado con un brazo (manejo del electrodo) y la posición de trabajo es de pie, ligeramente inclinado sobre la pieza a soldar.
(Comparar con ejemplo 1).
Componente postural (tabla 5): 20 w/m2 Componente del tipo de trabajo (tabla 6): 110 w/m2 Consumo metabólico medio global M = 130 w/m2 Si hacemos un cálculo personalizado: Componente postural (tabla 5): 20 w/m2 Componente del tipo de trabajo (tabla 6): 110 – 45 = 65 w/m2 Metabolismo basal (tabla 4): 46,678 w/m2 Consumo metabólico medio global M = 20 + 65 + 47,7 = 132 w/m2 4 Notas Técnicas de Prevención Tabla 4: Metabolismo basal en función de la edad y sexo VARONES MUJERES Años de edad Watios/m2 Años de edad Watios/m2 12 54,230 12 51,365 13-15 53,766 12,5 50,553 16 53,035 13 49,764 16,5 52,548 13,5 48,836 17 51,968 14 48,082 17,5 51,075 14,5 47,258 18 50,170 15 46,516 18,5 49,532 15,5 45,704 19 49,091 16 45,066 19,5 48,720 16,5 44,428 20-21 48,059 17 43,871 22-23 47,351 17,5 43,384 24-27 46,678 18-19 42,618 28-29 46,180 20-24 41,969 30-34 45,634 25-44 41,412 35-39 44,869 45-49 40.
530 40-44 44,080 50-54 39,394 45-49 43,349 55-59 38,489 50-54 42,607 60-64 37,828 55-59 41,876 65,69 37,468 60-64 41,157 65-69 40,368 Tasa metabólica para actividades específicas Se puede utilizar la tabla 7 Tasa metabólica para actividades específicas para conocer la tasa metabólica de una determinada actividad en concreto.
Si las velocidades de trabajo difieren de las de la tabla, pueden interpolarse valores siempre y cuando se esté dentro del rango de un ± 25% de la velocidad descrita en la misma.

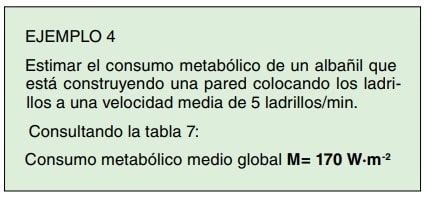

EJEMPLO 4 Estimar el consumo metabólico de un albañil que está construyendo una pared colocando los ladrillos a una velocidad media de 5 ladrillos/min.
Consultando la tabla 7: Consumo metabólico medio global M= 170 W·m-2 Variación del gasto energético para un ciclo de trabajo Se considera que hay una variación del gasto energético para un ciclo de trabajo cuando las condiciones del trabajo varían durante la jornada laboral por lo que las tablas no son de aplicación directa y los valores de consumo energético deben ponderarse en el tiempo.
Para la tasa metabólica media ponderada en función del tiempo se emplean los datos de las tablas 5, 6 ó 7.
Tabla 5.

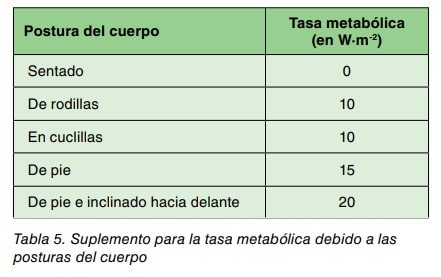

Suplemento para la tasa metabólica debido a las posturas del cuerpo Postura del cuerpo Tasa metabólica (en W·m-2) Sentado 0 De rodillas 10 En cuclillas 10 De pie 15 De pie e inclinado hacia delante 20 Tabla 6.

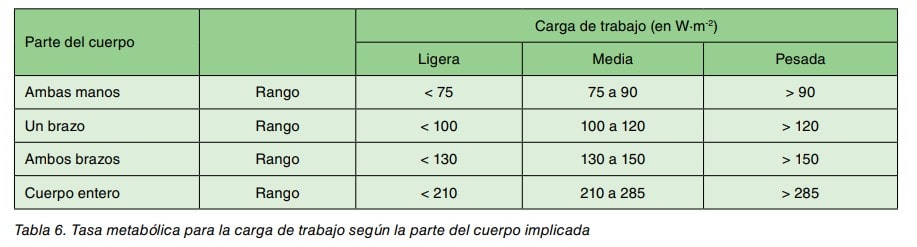

Tasa metabólica para la carga de trabajo según la parte del cuerpo implicada Parte del cuerpo Carga de trabajo (en W·m-2) Ligera Media Pesada Ambas manos Rango < 75 75 a 90 > 90 Un brazo Rango < 100 100 a 120 > 120 Ambos brazos Rango < 130 130 a 150 > 150 Cuerpo entero Rango < 210 210 a 285 > 285 Esto exige el cronometraje del puesto de trabajo, de forma que se conozca la duración de cada tarea, de la actividad, etc.
Cuando se conocen estos datos y se hace un análisis detallado de las actividades que se llevan a cabo a lo largo de un ciclo de trabajo, el consumo metabólico medio de una serie de tareas consecutivas viene dado por la expresión: =M (I) ∑ = n i ii tM 1 ∑ = = n i it T siendo T 1 M = consumo metabólico medio durante el periodo de tiempo T (un ciclo de trabajo) Mi = consumo metabólico durante el periodo de tiempo ti (tiempo de actividad) ti: duración de la actividad en minutos T: duración del ciclo 5 Tabla 7.

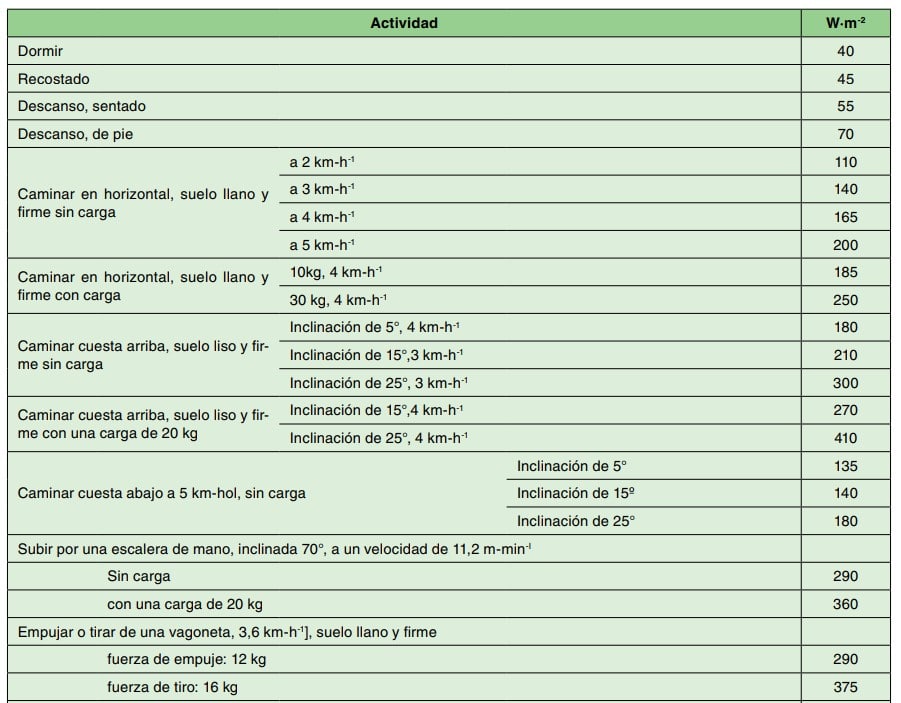

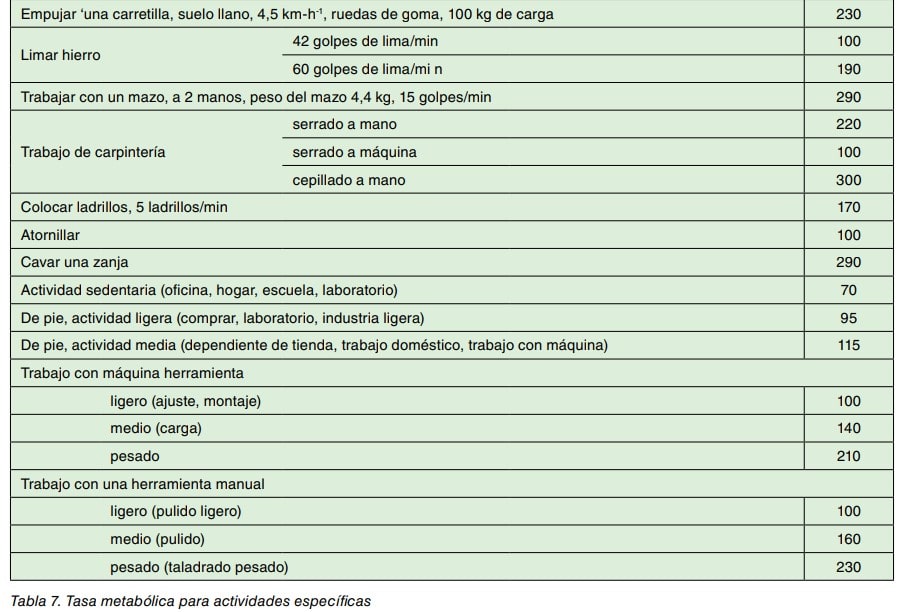

Tasa metabólica para actividades específicas Actividad W·m-2 Dormir 40 Recostado 45 Descanso, sentado 55 Descanso, de pie 70 Caminar en horizontal, suelo llano y firme sin carga a 2 km-h-1 110 a 3 km-h-1 140 a 4 km-h-1 165 a 5 km-h-1 200 Caminar en horizontal, suelo llano y firme con carga 10kg, 4 km-h-1 185 30 kg, 4 km-h-1 250 Caminar cuesta arriba, suelo liso y firme sin carga Inclinación de 5°, 4 km-h-1 180 Inclinación de 15°,3 km-h-1 210 Inclinación de 25°, 3 km-h-1 300 Caminar cuesta arriba, suelo liso y firme con una carga de 20 kg Inclinación de 15°,4 km-h-1 270 Inclinación de 25°, 4 km-h-1 410 Caminar cuesta abajo a 5 km-hol, sin carga Inclinación de 5° 135 Inclinación de 15º 140 Inclinación de 25° 180 Subir por una escalera de mano, inclinada 70°, a un velocidad de 11,2 m-min-I Sin carga 290 con una carga de 20 kg 360 Empujar o tirar de una vagoneta, 3,6 km-h-1], suelo llano y firme fuerza de empuje: 12 kg 290 fuerza de tiro: 16 kg 375 Empujar ‘una carretilla, suelo llano, 4,5 km-h-1, ruedas de goma, 100 kg de carga 230 Limar hierro 42 golpes de lima/min 100 60 golpes de lima/mi n 190 Trabajar con un mazo, a 2 manos, peso del mazo 4,4 kg, 15 golpes/min 290 Trabajo de carpintería serrado a mano 220 serrado a máquina 100 cepillado a mano 300 Colocar ladrillos, 5 ladrillos/min 170 Atornillar 100 Cavar una zanja 290 Actividad sedentaria (oficina, hogar, escuela, laboratorio) 70 De pie, actividad ligera (comprar, laboratorio, industria ligera) 95 De pie, actividad media (dependiente de tienda, trabajo doméstico, trabajo con máquina) 115 Trabajo con máquina herramienta ligero (ajuste, montaje) 100 medio (carga) 140 pesado 210 Trabajo con una herramienta manual ligero (pulido ligero) 100 medio (pulido) 160 pesado (taladrado pesado) 230 6 Notas Técnicas de Prevención Esta forma de ponderar en el tiempo es útil cuando el trabajo habitual del individuo es la repetición consecutiva de un conjunto de tareas (ciclo de trabajo).
En este caso, para determinar el consumo metabólico medio de esa persona (durante su jornada laboral) basta con utilizar la expresión (I) aplicada a un ciclo de trabajo.

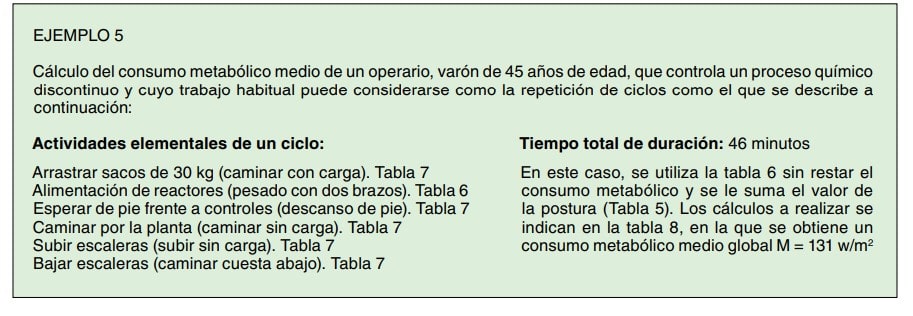

EJEMPLO 5 Cálculo del consumo metabólico medio de un operario, varón de 45 años de edad, que controla un proceso químico discontinuo y cuyo trabajo habitual puede considerarse como la repetición de ciclos como el que se describe a continuación: Actividades elementales de un ciclo: Arrastrar sacos de 30 kg (caminar con carga).
Tabla 7 Alimentación de reactores (pesado con dos brazos).
Tabla 6 Esperar de pie frente a controles (descanso de pie).
Tabla 7 Caminar por la planta (caminar sin carga).
Tabla 7 Subir escaleras (subir sin carga).
Tabla 7 Bajar escaleras (caminar cuesta abajo).
Tabla 7 Tiempo total de duración: 46 minutos En este caso, se utiliza la tabla 6 sin restar el consumo metabólico y se le suma el valor de la postura (Tabla 5).
Los cálculos a realizar se indican en la tabla 8, en la que se obtiene un consumo metabólico medio global M = 131 w/m2 Tabla 8.

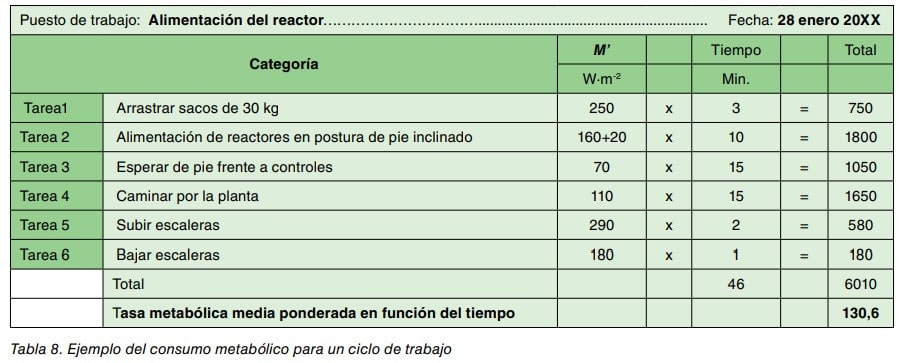

Ejemplo del consumo metabólico para un ciclo de trabajo Puesto de trabajo: Alimentación del reactor…………………………….
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Fecha: 28 enero 20XX Categoría M’ Tiempo Total W·m-2 Min.
Tarea1 Arrastrar sacos de 30 kg 250 x 3 = 750 Tarea 2 Alimentación de reactores en postura de pie inclinado 160+20 x 10 = 1800 Tarea 3 Esperar de pie frente a controles 70 x 15 = 1050 Tarea 4 Caminar por la planta 110 x 15 = 1650 Tarea 5 Subir escaleras 290 x 2 = 580 Tarea 6 Bajar escaleras 180 x 1 = 180 Total 46 6010 Tasa metabólica media ponderada en función del tiempo 130,6 BIBLIOGRAFÍA UNE-EN ISO 8996 (ISO 8996:2004) Ergonomía del ambiente térmico.
Determinación de la tasa metabólica AENOR, Junio 2005 MALCHAIRE J. Ergonomics of the thermal environment.
Determination of metabolic rate http://www.
deparisnet.
be/chaleur/Normes/Malchaire_iso8996_metabolic_rate.
pdf NOGAREDA CUIXART S., BESTRATÉN BELLOVÍ M. El descanso en el trabajo (I): pausas Notas Técnicas de Prevención: NTP 916 Madrid INSHT http://www.
insht.
es/InshtWeb/Contenidos/Documentacion/NTP/NTP/Ficheros/891a925/916w.
pdf Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSHT, nº NTP, año y título.
NIPO: 272-14-024-5
