Nota técnica de prevención - NTP 980

90 M Off N iv el in te rio r en d B (A ) 80 70 60 60 70 80 90 100 110 Nivel exterior en dB(A) Modo activo Modo pasivo Notas Técnicas de Prevención 980 Protectores auditivos: orejeras dependientes del nivel Año: 2013 Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
Hearing protectors.
Level-dependent ear-muffs Protecteurs individuels contre le bruit.
Serre-tête à atténuation dépendante du niveau Redactor: Jerónimo García González Ingeniero Técnico Industrial CENTRO NACIONAL DE MEDIOS DE PROTECCIÓN A diferencia de los protectores auditivos pasivos, las orejeras dependientes del nivel poseen una atenuación acústica que varía al cambiar el nivel de ruido en el puesto de trabajo.
En este documento se describen los criterios de selección y cálculo para este tipo de protector auditivo.
1.
INTRODUCCIÓN Los protectores auditivos pasivos se refieren a las orejeras o a los tapones que poseen una respuesta acústica que depende de su diseño y de las características físicas de los materiales utilizados.
Estos son los de uso más frecuente y su atenuación acústica permanece constante al variar el nivel de ruido siempre y cuando no cambie la frecuencia o el espectro de ruido presente.
Los protectores auditivos no pasivos son los Equipos de Protección Individual (EPI) que incorporan algún sistema electrónico o elemento mecánico que los hace comportarse acústicamente de una forma específica.
Entre éstos se encuentran las orejeras dependientes del nivel (de ruido), las orejeras con reducción activa del ruido o las orejeras con entrada eléctrica de audio.
También hay modelos que poseen más de una función como dependientes del nivel y entrada eléctrica de audio (para conectarse a un sistema de comunicación).
2.
CARACTERÍSTICAS En el caso de una orejera dependiente del nivel, su atenuación acústica variará al cambiar el nivel de ruido presente en el puesto de trabajo.
Cuando el nivel de ruido aumente la atenuación del protector aumentará hasta llegar a ser la misma o casi la misma que la obtenida en modo pasivo (con el sistema electrónico apagado).
De igual forma, al disminuir el ruido ambiente se reducirá la atenuación acústica hasta el punto de anularse o llegar a amplificar, con el objeto de escuchar lo que ocurre alrededor sin necesidad de quitarse la orejera.
Como ocurre con la mayoría de los protectores auditivos, su atenuación acústica también dependerá del espectro en frecuencia del ruido existente.
Por tanto, su comportamiento acústico se describe para cada uno de los tipos de ruido normalizados de altas, medias o bajas frecuencias (ruidos H, M o L a partir de su denominación en inglés).
Una característica que posee la mayoría de las orejeras dependientes del nivel es que disponen de doble micrófono, uno en cada casquete, para mejorar la localización del sonido.

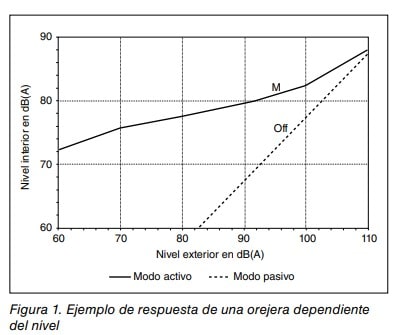

La figura 1 muestra un ejemplo de la respuesta de una orejera dependiente del nivel para un ruido de frecuencias medias (ruido M).
En la gráfica se relaciona el nivel de ruido en el ambiente exterior y el existente en el interior del conducto auditivo con la orejera colocada, para los dos modos de funcionamiento activo (modo normal) y pasivo (con el sistema electrónico apagado).
En este ejemplo, la orejera posee una atenuación de unos 22,6 dB(A) en modo pasivo.
En modo activo alcanza una atenuación de 22,0 dB(A) para un nivel exterior de 110 dB(A), llegando a amplificar del orden de 12 dB(A) para un nivel exterior de 60 dB(A).
Figura 1.
Ejemplo de respuesta de una orejera dependiente del nivel 2 Notas Técnicas de Prevención 3.
REQUISITOS El Real Decreto 286/2006, relativo a la protección de la salud y seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido, establece en su artículo 7 los criterios de selección y uso de la protección auditiva cuando ésta sea necesaria (para mayor información se puede consultar la Guía técnica del INSHT relativa a la exposición de los trabajadores al ruido).
En dicho artículo 7 se hace referencia explícita a cumplir lo establecido en el R. D. 773/1997, relativo a la utilización por los trabajadores de equipos de protección individual (igualmente está disponible una Guía técnica al respecto).
De acuerdo a lo establecido en este último real decreto el protector auditivo que se seleccione debe cumplir con lo establecido en el R. D. 1407/1992 relativo a la comercialización de los EPI. En él se regula el proceso de certificación y consecuente marcado CE de los EPI. En el caso de las orejeras dependientes del nivel, el cumplimiento de los requisitos mínimos de seguridad y salud establecidos en el R. D. 1407/1992 se suele verificar mediante la aplicación de la norma técnica armonizada UNE-EN 352-4 que a su vez hace referencia a otras normas entre las que se puede destacar la UNE-EN 352-1 sobre orejeras.
Información al usuario Los protectores auditivos, como cualquier otro EPI, deben ir acompañados de un folleto informativo cuyo contenido mínimo puede ser consultado en documentos como la FDN 13 (Ficha de divulgación normativa sobre orejeras).
Además de la información común a todos los protectores auditivos, las orejeras dependientes del nivel deben incluir cuestiones como: • Una indicación sobre la característica dependiente del nivel de la orejera y la necesidad de comprobar antes del uso que funcionan correctamente.
• Los niveles de criterio para los tres tipos de ruido normalizados H, M y L. • El periodo típico de uso así como el modo de comprobación, carga y cambio de las baterías.
• Advertencia sobre la posibilidad de que la salida del circuito de dependencia del nivel del protector auditivo exceda el nivel sonoro externo.
Los niveles de criterio corresponden a los niveles de ruido exterior en dB(A) para los que se obtiene en el interior del conducto auditivo un nivel de 85 dB(A), de alguna forma son los niveles máximos de utilización en función del tipo de ruido.
4.
SELECCIÓN DEL PROTECTOR AUDITIVO Tal y como se ha indicado en el apartado 3, en la selección de un protector auditivo debe tenerse en cuenta tanto el R. D. 286/2006 como el R. D. 773/1997.
Adicionalmente se dispone de la norma técnica UNEEN 458 sobre selección y uso de los protectores auditivos, que es el documento de referencia que trata el proceso de selección con mayor detalle.
Entre los criterios generales para la selección de un protector auditivo se encuentra que su comportamiento acústico sea adecuado a las características del ruido existente en un determinado puesto de trabajo.
De acuerdo con lo indicado, será apropiada la elección de un protector auditivo dependiente del nivel cuando existan ruidos discontinuos o con frecuentes cambios de nivel, ya que no sería necesario estar manipulando continuamente el protector auditivo.
En estas situaciones, su uso haría más fácil oír señales de emergencia o mensajes hablados ocasionando menos rechazo al uso del mismo.
Estos protectores auditivos también pueden ser idóneos en situaciones de exposición a ruidos impulsivos o de impacto.
Hay que tener en cuenta que, en algunos casos, picos de muy corta duración o muy alto nivel pueden ocasionar que el sistema de control no responda correctamente y entre en oscilación o en saturación.
Se están desarrollando nuevos ensayos para verificar este aspecto, en caso necesario conviene consultar con el fabricante la disponibilidad de dicha información.
Cálculos acústicos La idoneidad de una orejera dependiente del nivel para un puesto de trabajo se verifica a partir de los niveles de criterio HML. En este proceso no se llega a conocer el nivel de ruido real que llega al oído de la persona que lo utiliza, lo que se determina es si el EPI es o no adecuado.
La norma UNE-EN 458, en su anexo C, describe tres procedimientos para valorar dicha idoneidad: • Método HML. • Método de comprobación HML, control de medición.
• Método de comprobación HML, modo de escucha.
En los tres procedimientos se requiere conocer por una parte los niveles de criterio suministrados por el fabricante del EPI y por otra parte los resultados sobre de las mediciones de ruido en el puesto de trabajo.
El método más preciso y más recomendable es el primero de ellos, el Método HML, que se basa en una interpolación gráfica.
Método HML En este método, es necesario disponer de los niveles de presión sonora L y L así como el valor C-A que se Aeq Ceq obtiene de la diferencia aritmética entre dichos niveles en dB(C) y en dB(A).
En primer lugar se dibuja una curva que relaciona los niveles de criterio HML de una determinada orejera con sus correspondientes diferencias C-A. Estas diferencias C-A están normalizadas y son las indicadas en la tabla 1.
Tabla 1.

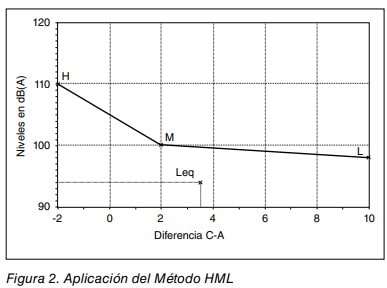

Relación entre los niveles del criterio HML y la diferencia C-A Nivel de Diferencia criterio C-A H -2 M 2 L 10 La figura 2 muestra un ejemplo para una orejera dependiente del nivel que posee unos valores HML de 110, 100 y 98 dB(A).
En el mismo gráfico se marca el punto que representa el nivel equivalente de ruido del puesto de trabajo en dB(A) en función de la diferencia C-A del ruido.
Por ejemplo un nivel LAeq de 94,1 dB(A) y una diferencia C-A de 3,5 dB. Se cumplirá el requisito de que el nivel efectivo en el oído sea inferior a 85 dB(A) si el punto que representa el LAeq está por debajo de la línea que une los niveles de criterio del protector auditivo.
110 100 120 H M L Leq 90 -2 0 2 4 6 8 10 N iv el es e n dB (A ) Diferencia C-A 3 Notas Técnicas de Prevención Figura 2.
Aplicación del Método HML Comprobación HML – Control de medición En el método de comprobación por control de medición es necesario disponer de los niveles de criterio, del nivel LAeq y de las diferencias C-A del puesto de trabajo obtenidas a partir de los niveles equivalentes en dB(C) y en dB(A).
Para poder concluir que el nivel acústico en el oído será inferior a los 85 dB(A) deberá cumplirse: • que el nivel LAeq sea inferior al nivel de criterio M si el valor C-A es menor de 5 dB, o • que el nivel LAeq sea inferior al nivel de criterio L si el C-A es mayor de 5 dB. Comprobación HML – Modo de escucha En este caso es necesario disponer de los niveles de criterio, del nivel LAeq del puesto de trabajo y de informa ción sobre si el ruido existente es de medias a altas o de bajas frecuencias.
La clase de ruido se determina por medio de la es cucha, por listas de referencia o por consulta sobre las características de las fuentes de ruido presentes.
Para poder estimar que el nivel acústico en el oído será inferior a los 85 dB(A) deberá cumplirse: • que el nivel LAeq sea inferior al nivel de criterio M si el ruido es de frecuencias medias a altas, o • que el nivel LAeq sea inferior al nivel de criterio L si el ruido es de bajas frecuencias.

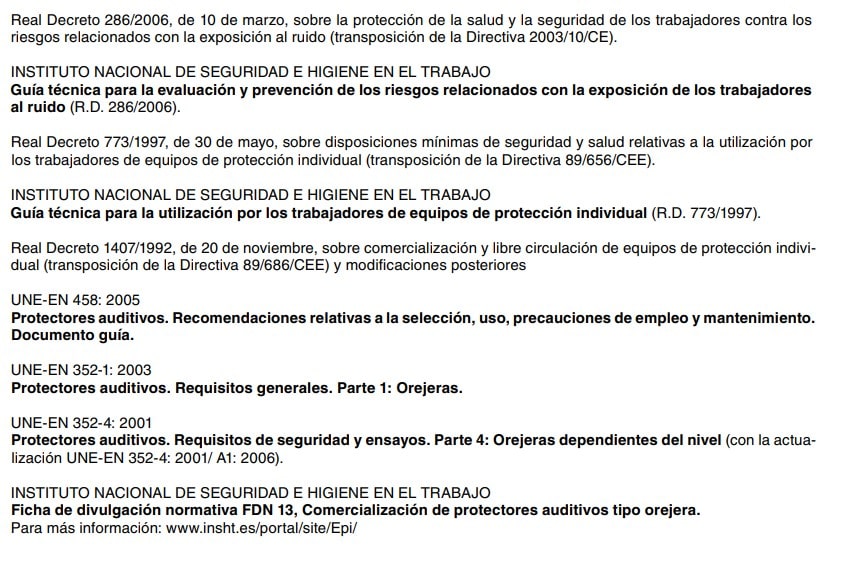

BIBLIOGRAFÍAReal Decreto 286/2006, de 10 de marzo, sobre la protección de la salud y la seguridad de los trabajadores contra los riesgos relacionados con la exposición al ruido (transposición de la Directiva 2003/10/CE).
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Guía técnica para la evaluación y prevención de los riesgos relacionados con la exposición de los trabajadores al ruido (R.D. 286/2006).
Real Decreto 773/1997, de 30 de mayo, sobre disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual (transposición de la Directiva 89/656/CEE).
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Guía técnica para la utilización por los trabajadores de equipos de protección individual (R.D. 773/1997).
Real Decreto 1407/1992, de 20 de noviembre, sobre comercialización y libre circulación de equipos de protección individual (transposición de la Directiva 89/686/CEE) y modificaciones posteriores UNE-EN 458: 2005 Protectores auditivos.
Recomendaciones relativas a la selección, uso, precauciones de empleo y mantenimiento.
Documento guía.
UNE-EN 352-1: 2003 Protectores auditivos.
Requisitos generales.
Parte 1: Orejeras.
UNE-EN 352-4: 2001 Protectores auditivos.
Requisitos de seguridad y ensayos.
Parte 4: Orejeras dependientes del nivel (con la actualización UNE-EN 352-4: 2001/ A1: 2006).
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Ficha de divulgación normativa FDN 13, Comercialización de protectores auditivos tipo orejera.
