Nota técnica de prevención - NTP 952

Notas Técnicas de Prevención 952 Estrategias de medición y valoración de la exposición a ruido (III): ejemplos de aplicación Año: 2012 Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
Strategies for measuring and assessing noise exposure (III): Examples of application Stratégies pour mesurer et évaluer l’exposition au bruit (III) : exemples d’application Redactores: Julia García Ruiz-Bazán Lda.
en Ciencias Químicas CENTRO NACIONAL DE NUEVAS TECNOLOGÍAS Pablo Luna Mendaza Ldo.
en Ciencias Químicas CENTRO NACIONAL DE CONDICIONES DE TRABAJO En el Anexo II (Medición del ruido) del Real Decreto 286/2006, se establece la filosofía en que debe basarse tanto el planteamiento de las mediciones como la comparación de los resultados que se obtienen a través de ellas, con los valores de referencia.
En esta Nota Técnica de Prevención, que forma un conjunto con las 950 y 951, se pretende mostrar las posibles estrategias, consideradas técnicamente aceptables, para la medición del ruido, el tratamiento posterior de los resultados y la toma de decisiones para cumplir con el citado real decreto.
En esta NTP se muestran casos prácticos y se incluye la bibliografía correspondiente al documento completo.
1.
CONSIDERACIONES PREVIAS El decibelio es la unidad adimensional empleada para medir niveles de presión acústica.
Es el logaritmo decimal de la razón entre el valor eficaz de la presión acústica medida y una presión acústica de referencia, expresadas ambas en Pascales.
Se trata por tanto de una unidad (decibelio) que fluctúa en una escala logarítmica con una amplitud de rango de 0 a 140 frente a otra (Pascal) que varía en una escala aritmética normal con una amplitud muchísimo mayor, cuyo rango va de 20 a 200.
000.
000.
Debido a la diferencia de escalas entre ambos parámetros, pequeñas diferencias en la medición de un ruido expresadas en decibelios, representan un importante aumento de la energía asociada a ese ruido.
Pero al mismo tiempo, esa diferencia en la amplitud de ambas escalas supone que las variaciones en decibelios expresadas a nivel de decimales se corresponden con variaciones poco significativas en la presión acústica.
Por ello, mientras en los cálculos de decibelios se puede emplear un decimal, al expresar el resultado final en las mediciones de ruido conviene redondear al número entero que corresponda.
Lo mismo ocurre en lo referente a la expresión de la incertidumbre asociada.
No obstante, en los ejemplos de la presente NTP se ha optado por mantener un decimal para hacer notar las ligeras variaciones entre la aplicación de los diferentes factores de cobertura, k.
En lo que respecta a la valoración de los resultados, una vez calculado el nivel de exposición diario equivalente y el intervalo de incertidumbre asociado se debe comparar el resultado con los valores de referencia.
La Norma UNE EN ISO 9612:2009 sólo considera un intervalo de confianza unilateral, de manera que lo que compara con el valor de referencia es la suma L + U.Aeq,d Sin embargo, la Guía Técnica del Real Decreto 286/2006 asume un intervalo de confianza bilateral, de forma que se compara el valor de referencia con el intervalo comprendido entre L U y L + U. En este caso, puede darseAeq,d Aeq,d la situación contemplada en el Anexo II del Real Decreto 286/2006, en la que el valor de referencia se sitúa dentro del intervalo de incertidumbre, esto es entre los valores L U y L + U. Se puede optar entonces bien porAeq,d Aeq,d suponer que se supera dicho valor de referencia o bien por incrementar el número de medidas y/o su duración con el objetivo de reducir el intervalo de incertidumbre.
Esta filosofía queda resumida en la tabla 1, extraída del Apéndice 5 de la Guía Técnica del Real Decreto 286/2006.

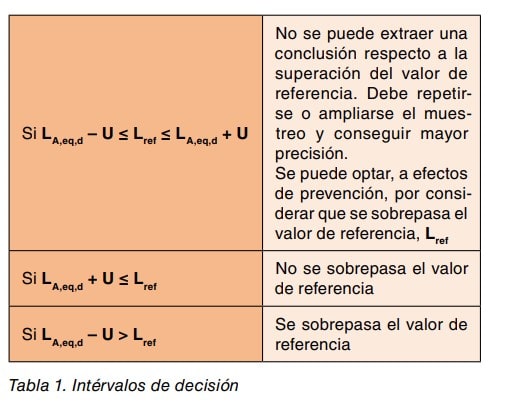

Tabla 1.
Intérvalos de decisión Si LA,eq,d – U ≤ Lref ≤ LA,eq,d + U No se puede extraer una conclusión respecto a la superación del valor de referencia.
Debe repetirse o ampliarse el muestreo y conseguir mayor precisión.
Se puede optar, a efectos de prevención, por considerar que se sobrepasa el valor de referencia, Lref Si LA,eq,d + U ≤ Lref No se sobrepasa el valor de referencia Si LA,eq,d – U > Lref Se sobrepasa el valor de referencia Es importante señalar en este punto que el intervalo bilateral es el adecuado para conocer y expresar el valor de la exposición a ruido.
Sin embargo, para la comparación con los valores de referencia, resulta más práctico emplear el intervalo unilateral superior, que para el mismo valor de coeficiente k, aporta un mayor nivel de confianza.
En los ejemplos de esta parte III de la NTP se reflejan ambos para dejar constancia de las diferencias que puede llegar a haber.
2 Notas Técnicas de Prevención 2.
EJEMPLO DE CÁLCULO DE LA INCERTIDUMBRE DE LA MEDICIÓN DE RUIDO EN LA ESTRATEGIA BASADA EN LA TAREA Se desea valorar la exposición a ruido en un puesto de trabajo de recuperación de vidrio en el que se realizan las siguientes operaciones: • transporte con traspalé del material de vidrio • descarga en tolva de molino con polipasto • control del molino de triturar • descargar molienda en container Se puede optar por preguntar el tiempo de duración de cada tarea pero para mayor seguridad, en esta ocasión se mide el tiempo de duración de las operaciones que se indica en la tabla 2.

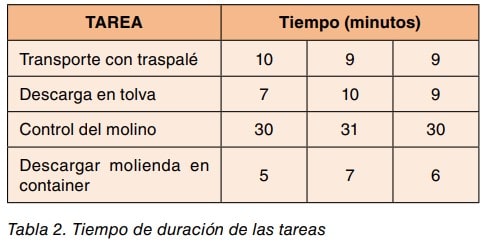

Tabla 2.
Tiempo de duración de las tareas TAREA Tiempo (minutos) Transporte con traspalé 10 9 9 Descarga en tolva 7 10 9 Control del molino 30 31 30 Descargar molienda en container 5 7 6 Los trabajadores que ocupan el puesto a estudiar realizan el trabajo en tres turnos durante 8 horas por turno con 30 minutos de descanso, donde el nivel de presión sonora es menor de 72 dBA. Se calcula que en cada turno realizan 7 ciclos completos del conjunto total de las cuatro tareas identificadas, repitiéndose tras la descarga el transporte con los transpalé vacíos.
De este modo, las duraciones totales de las tareas serían las que se indican en la tabla 3.

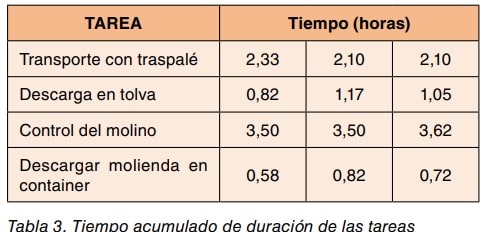

Tabla 3.
Tiempo acumulado de duración de las tareas TAREA Tiempo (horas) Transporte con traspalé 2,33 2,10 2,10 Descarga en tolva 0,82 1,17 1,05 Control del molino 3,50 3,50 3,62 Descargar molienda en container 0,58 0,82 0,72 Se decide realizar mediciones del L durante las Aeq, T distintas operaciones, diferenciando bien entre ellas para conocer la aportación de las diferentes fuentes de ruido, con dosímetros personales y se obtienen los resultados indicados en la tabla 4.

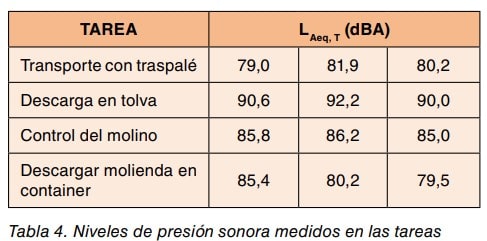

Tabla 4.
Niveles de presión sonora medidos en las tareas TAREA LAeq, T (dBA) Transporte con traspalé 79,0 81,9 80,2 Descarga en tolva 90,6 92,2 90,0 Control del molino 85,8 86,2 85,0 Descargar molienda en container 85,4 80,2 79,5 Como la diferencia entre los valores obtenidos al descargar la molienda es demasiado grande se hacen otras tres mediciones aumentando un poco la duración de cada una.
Los resultados se indican en la tabla 5.

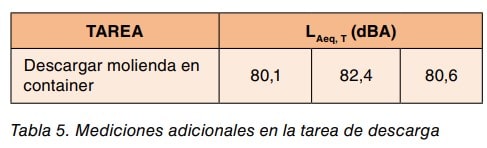

Tabla 5.
Mediciones adicionales en la tarea de descarga TAREA LAeq, T (dBA) Descargar molienda en container 80,1 82,4 80,6 Cálculo de la duración de la tarea Se calculan las medias aritméticas, T, de la duración de cada tarea a partir de los valores obtenidos (Ecuación (1) de la parte II de esta NTP) (tabla 6).

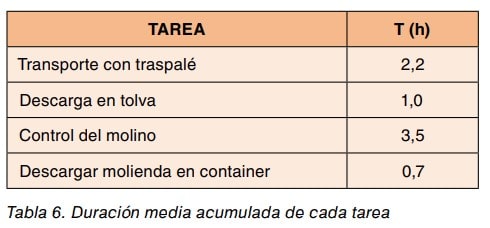

Tabla 6.
Duración media acumulada de cada tarea TAREA T (h) Transporte con traspalé 2,2 Descarga en tolva 1,0 Control del molino 3,5 Descargar molienda en container 0,7 Cálculo de los niveles de exposición equivalentes y diarios de cada tarea en dB(A) (Ecuaciones (4) y (5) de la parte II de esta NTP) (tabla 7).

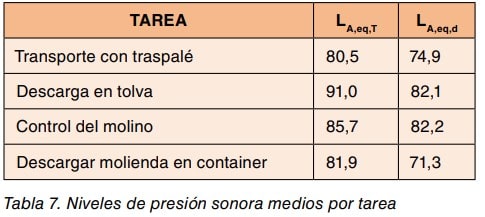

Tabla 7.
Niveles de presión sonora medios por tarea TAREA LA ,e q ,T LA,eq,d Transporte con traspalé 80,5 74,9 Descarga en tolva 91,0 82,1 Control del molino 85,7 82,2 Descargar molienda en container 81,9 71,3 Cálculo del nivel de exposición diario de la jornada habitual (Ecuación (6) de la parte II de esta NTP) El L obtenido es de 86 dB(A) A,eq,d Cálculo de la incertidumbre asociada al nivel de exposición diario obtenido El cálculo de los coeficientes de sensibilidad se realiza según las ecuaciones (9) y (10) de la parte II de esta NTP, los coeficientes de sensibilidad debidos al muestreo por tareas, c1a, y al cálculo de la duración de la tarea, c1b, para cada una de las cuatro tareas identificadas son los indicados en la tabla 8.
El cálculo de las incertidumbres estándar de cada tarea se efectúa según las ecuaciones (11) y (12) de la parte II de esta NTP, las incertidumbres estándar debidos al 3 Notas Técnicas de Prevención Tabla 8.

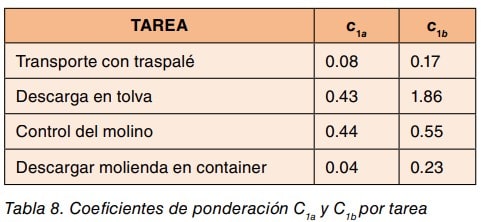

Coeficientes de ponderación C1a y C1b por tarea TAREA c1a c1b Transporte con traspalé 0.
08 0.
17 Descarga en tolva 0.
43 1.
86 Control del molino 0.
44 0.
55 Descargar molienda en container 0.
04 0.
23 muestreo por tareas, u1a, y al cálculo de la duración de la tarea, u1b, para cada una de las tres tareas identificadas se indican en la tabla 9.

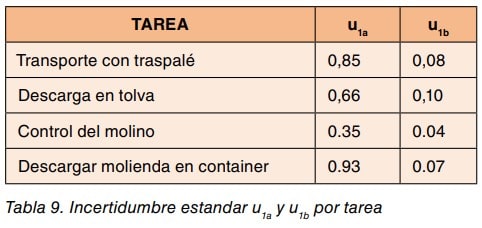

Tabla 9.
Incertidumbre estandar u1a y u1b por tarea TAREA u1a u1b Transporte con traspalé 0,85 0,08 Descarga en tolva 0,66 0,10 Control del molino 0.
35 0.
04 Descargar molienda en container 0.
93 0.
07 Según la parte I de esta NTP, los valores de la incertidumbre combinada estándar debidas al instrumento de medida empleado, u2, y a la posición del micrófono, u3, en este caso serían: u2 = 1,5 y u3 = 1.
Según la ecuación (8) de la NTP 951 la incertidumbre combinada estándar, u, sería la indicada en la tabla 10.

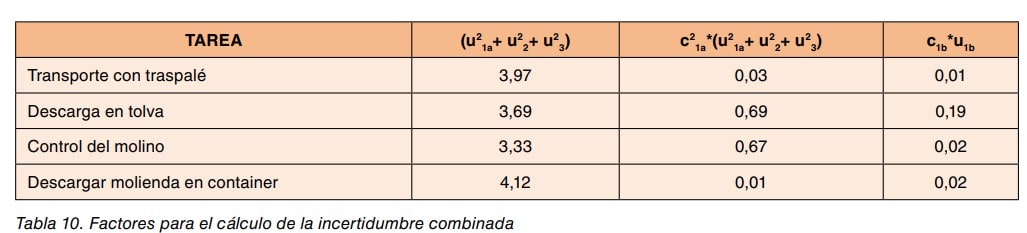

Resultando u2 = 1,44 y u = 1,2 Tabla 10.
Factores para el cálculo de la incertidumbre combinada TAREA (u2 1a+ u2 2+ u2 3) c2 1a*(u 2 1a+ u2 2+ u2 3) c1b*u1b Transporte con traspalé 3,97 0,03 0,01 Descarga en tolva 3,69 0,69 0,19 Control del molino 3,33 0,67 0,02 Descargar molienda en container 4,12 0,01 0,02 Cálculo de la incertidumbre expandida, U La Norma UNE EN ISO 9612:2009 aplica un factor de cobertura, k, para un intervalo unilateral de manera que, considerando un nivel de confianza del 95%, quedaría: L + U = 86 + 2,0 dB(A) Aeq,d Si aplicamos un factor de cobertura, k, para un intervalo bilateral simétrico, considerando un nivel de confianza del 95%, quedaría: L + U = 86 + 2,3 dB(A) Aeq,d Al comparar con los valores de referencia del Real Decreto 286/2006, en el primer caso el nivel de exposición diario equivalente es menor o igual que 88dB(A) en el 95% de los casos, de manera que se supera el nivel superior de exposición, sin lugar a dudas.
En el segundo caso, tendríamos un nivel de exposición diario equivalente que oscilaría entre los valores de 83,7 y de 88,3 dB(A).
Siguiendo con la filosofía de la Guía Técnica, a efectos de prevención, se optaría por considerar que se supera el nivel superior de exposición.
3.
EJEMPLO DE CÁLCULO DE LA INCERTIDUMBRE DE LA MEDICIÓN DE RUIDO EN LA ESTRATEGIA BASADA EN EL PUESTO DE TRABAJO (FUNCIÓN) Se trata de una pequeña empresa de artes gráficas con varios equipos de impresión offset en una misma nave.
Los 5 trabajadores son considerados como un Grupo de Exposición Homogénea, desarrollando todos ello su trabajo en diferentes puntos de la nave y estando expuestos de manera similar a las máquinas en funcionamiento.
Realizan jornadas de 8 horas con media hora de descanso en una zona donde el nivel de ruido se estima inferior a 70 dB(A).
Se desea valorar la exposición al ruido de los trabajadores.
Según la Norma UNE EN ISO 9612:2009, la duración mínima acumulada de la medición para un GEH de 5 trabajadores es de 5 horas.
Por lo tanto el plan de medición consiste en medir 1 hora a cada uno de los trabajadores de la empresa.
Se emplean dosímetros personales.
Se obtienen los siguientes valores de nivel de exposición equivalente indicados en la tabla 11.
Tabla 11.
Mediciones sobre un GHE LAeq, T (dBA) 85,5 84,8 86,2 83,9 82,9 1.
En abril de 2011 se publicó un erratum de la norma UNE EN ISO 9612:2009 consistente en un archivo Excel que permite calcular la incertidumbre de medida del ruido y que aporta este factor c1*u1 sin necesidad de recurrir a la tabla 3 de la parte II de esta NTP y aproximar.
El valor en este caso es de 0,94.
Para el cálculo del nivel de exposición equivalente y diario del puesto de trabajo en dB(A) se emplean las ecuaciones (14) y (15) de la NTP 951), obteniéndose L (dBA)Aeq, Te = 84,8 y L (dBA) = 84,5.
Aeq, d Cálculo de la incertidumbre asociada al nivel de exposición diario obtenido Según la ecuación (17) de la NTP 951, se calcula el valor de la incertidumbre debida al muestreo basado en el puesto de trabajo (función), u1, para luego obtener el valor del factor c1*u1 en la tabla 3 de dicha NTP1 .
u1 = 1,30 c1*u1 ≈ 1 4 Notas Técnicas de Prevención Según la ecuación (16) de la NTP 951, se calcula el valor de la incertidumbre combinada estándar, u, te niendo en cuenta que en esta estrategia c2 = c3 = 1, obteniéndose: u2 = 4,13 u = 2 Para el cálculo de la incertidumbre expandida, U la norma UNE EN ISO 9612:2009 aplica un factor de co bertura, k, para un intervalo unilateral de manera que, considerando un nivel de confianza del 95%, quedaría: LAeq,d + U = 85 + 3,3 dB(A) Si aplicamos un factor de cobertura, k, para un intervalo bilateral simétrico, considerando un nivel de confianza del 95%, quedaría: LAeq,d + U = 85 + 4 dB(A) En el primer caso, al comparar con los valores de re ferencia del Real Decreto 286/2006 asumiríamos como nivel de exposición diario equivalente muy probable un valor de 88 dB(A) aproximadamente, de manera que se supera el nivel superior de exposición, sin lugar a dudas.
En el segundo caso, el nivel de exposición diario equiva lente oscilaría entre los valores de 81 y 89 dB(A).
Siguiendo con la filosofía de la Guía, a efectos de prevención, se optaría por considerar que se supera el nivel superior de exposición.
4.
EJEMPLO DE CÁLCULO DE LA INCERTIDUMBRE DE LA MEDICIÓN DE RUIDO EN LA ESTRATEGIA BASADA EN LA JORNADA COMPLETA Se desea valorar la exposición al ruido de los trabajado res del departamento de mantenimiento de una industria.
Se trata de un equipo de 6 trabajadores que realizan la bores a demanda y muy diversas a lo largo de su jornada laboral.
Trabajan en turnos de 8 horas, por las mañanas y por las tardes.
Tras analizar las condiciones de trabajo se destacan las siguientes tareas: • Arreglos en despachos de oficinas de la industria • Arreglos con radial en el taller • Sala de calderas • Transporte con carretillas elevadoras • Mantenimiento de instalaciones (cambio de luminarias, electricidad, etc) Se deben muestrear tres jornadas de trabajo diferentes.
Por lo tanto, el plan de medición consiste en medir a tres trabajadores: dos en turno de mañana y uno de tarde durante 7,5 horas, que es lo que se considera que dura la jornada efectiva de trabajo.
Se emplean dosímetros personales.
Se obtienen los si ción equivalente: guientes valores de nivel de exposi L (dBA) Aeq, T 83,4 81,5 78,9 Como los resultados obtenidos difieren en más de 3 dB(A) se miden dos jornadas más, dos trabajadores, uno en turno de mañana y otro de tarde.
Se obtienen los siguientes valores de nivel de exposi ción equivalente: L (dBA) Aeq, T 82,8 80,4Cálculo del nivel de exposición equivalente y diario del puesto de trabajo en dB(A) (Ecuaciones (14) y (15) de la NTP 951) LAe q, Te (dBA) 81.
7 LAeq, d (dBA) 81.
4 Cálculo de la incertidumbre asociada al nivel de exposición diario obtenido Para el cálculo de la incertidumbre estándar debida al muestreo basado en la jornada completa se siguen los mismos pasos que en el caso del muestreo basado en el puesto de trabajo (función).
Así que según la ecuación (17) de la NTP 951, se calcula el valor de la incertidumbre debida al muestreo, u , para luego obtener el valor del 1 factor c *u en la tabla 3 de dicha NTP2 .
1 1 u1 = 1,82 c1*u1 ≈ 1,5 Para el cálculo de la incertidumbre combinada están dar, según la ecuación (16) de la NTP 951, se calcula el valor de la incertidumbre combinada estándar, u, tenien do en cuenta que en esta estrategia c2 = c3 = 1.
u = 2,3 Para el cálculo de la incertidumbre expandida, U, la norma UNE EN ISO 9612:2009 aplica un factor de co bertura, k, para un intervalo unilateral de manera que, considerando un nivel de confianza del 95%, quedaría: 2.
En Abril de 2011 se publicó un erratum de la Norma UNE EN ISO 9612:2009 consistente en un archivo Excel que permite calcular la incertidumbre de medida del ruido y que aporta este factor c1*u1 sin necesidad de recurrir a la tabla 3 de la parte II de esta NTP y aproximar.
El valor en este caso es de 1,49.
LAeq,d + U = 81 + 3,8 dB(A) Si aplicamos un factor de cobertura, k, para un interva lo bilateral simétrico, considerando un nivel de confianza del 95%, quedaría: LAeq,d + U = 81 + 4,5 dB(A) En el primer caso, para comparar con los valores de referencia del Real Decreto 286/2006 asumiríamos como nivel de exposición diario equivalente un valor máximo de 84.
8 dB(A), de manera que no se supera el nivel superior de exposición.
Siguiendo con la filosofía del Anexo II del Real Decreto 286/2006, se optaría tomar más medidas para intentar estrechar el intervalo de incertidumbre y así quedar por debajo del nivel superior de exposición con mayor nivel de seguridad.
En el segundo caso, tendríamos un nivel de exposición diario equivalente que oscilaría entre los valores de 76,5 y de 85,5 dB(A).
Siguiendo con la filosofía de la Guía Técnica, a efectos de prevención, se optaría tomar más medidas para intentar estrechar el intervalo de incerti dumbre y así quedar por debajo del nivel superior de exposición con mayor nivel de seguridad.
5 Notas Técnicas de Prevención BIBLIOGRAFÍA CANETTO, P., THIÉRY, L. Évaluer et mesurer l’exposition professionnelle au bruit.
INRS. 2009:77.
GRZEBYK, M., THIÉRY, L. Confidence Intervals for the Mean of Sound Exposure Levels.
AIHA Journal.
2003;64(5):640-645.
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Guía Técnica para la evaluación y prevención de los riesgos relacionados con la exposición de los trabajadores al ruido.
2008.
INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Calculadores para la prevención.
2011.
Disponible en: http://calculadores.
insht.
es:86/Incertidumbredelruido/Introducción.
aspx.
MAUE, JH. Messunsicherheit bei Lärmmessungen an Arbeitsplätzen nach ISO 9612.
In: Deustche Jahrestagung für Akustik, Dresden.
; 2008:2.
NORDTEST METHOD NT ACOU 114.
Measurement of occupational noise exposure of workers: Part I: Survey method.
2003:12.
NORDTEST METHOD NT ACOU 115.
Measurement of occupational noise exposure of workers: Part II: Engineering method.
2003:19.
OIML. G 1-100 Evaluation of mesaurement data Guide to the expression of uncertainty in measurement.
2008:120.
NORMA UNE EN ISO 9612 Acústica Determinación de la exposición al ruido en el trabajo – Método de ingeniería.
2009:51.
NORMA UNE EN ISO 9612:2009 ERRATUM Acústica Determinación de la exposición al ruido en el trabajo – Método de ingeniería.
2011:1.
