Notas Técnicas de Prevención 866 Eslingas de cables de acero Año: 2010 Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
Wire rope slings Élingues de câbles en acier Redactores: José Mª Tamborero del Pino Ingeniero Industrial CENTRO NACIONAL DE CONDICIONES DE TRABAJO Marc Miró Marcè Licenciado en Química Técnico Superior en PRL GRUPO DE TRABAJO FEM AEM E INSHT Esta NTP forma parte de un conjunto de tres relativas a las eslingas.
Las otras dos se refieren a Eslingas textiles y Eslingas de cadena.
Esta NTP amplía y complementa la NTP-221.
1.
INTRODUCCIÓN En la manipulación de las cargas con frecuencia se interponen, entre éstas y el aparato o mecanismo utilizado, unos medios auxiliares que sirven para embragarlas con objeto de facilitar la elevación o traslado de las mismas, al tiempo que hacen más segura esta operación.
Estos medios auxiliares son conocidos con el nombre de eslingas.
Las eslingas de cables de acero proporcionan un sistema muy versátil y seguro como sistema de conexión entre las cargas y los sistemas de elevación, siempre que se utilicen de forma correcta.
La flexibilidad para que pueda adaptarse a la carga a elevar y la resistencia tanto a la carga por tracción como al aplastamiento son dos de las características fundamentales a tener en cuenta en la selección de cables para eslingas.
Su rotura o deficiente utilización puede ocasionar accidentes graves e incluso mortales por atrapamiento de personas por la carga desprendida.
Es necesario, por tanto, emplear eslingas adecuadas en perfecto estado y utilizarlas correctamente.
Así pues, los trabajadores, que efectúan las operaciones de eslingado y transporte de cargas suspendidas, deben estar debidamente formados.
En general el cable de acero utilizado en la confección de eslingas deberán ser conforme a los requisitos establecidos en las Normas UNE-EN 13414 y UNE-EN 12385 y los requisitos de seguridad establecidos en la Nota Técnica de Prevención NTP-155 “Cables de acero”. 2.
OBJETIVOS Esta NTP tiene como objetivos la definición y descripción de las eslingas de cable de acero para aplicaciones generales de elevación.
Abarca las eslingas de 1, 2, 3, y 4 ramales con terminaciones encasquilladas o trenzadas y las eslingas sinfín encasquilladas o trenzadas, hechas con cables de acero de 6 cordones de diámetros de 8 mm a 60 mm y cables de acero de 8 cordones, conformes a UNE-EN 12385-4.
Asimismo se describen las normas de utilización segura, marcaje, almacenamiento y mantenimiento, principalmente.
3.
DEFINICIONES A continuación se definen los conceptos más relevantes para las eslingas de cables de acero: • Eslinga de cable de acero para aplicaciones generales de elevación: Conjunto constituido por uno o varios ramales individuales o por una eslinga sin fin, destinado a una variedad de operaciones de elevación, y no diseñado para una operación específica de elevación.
Ver fig.
1.

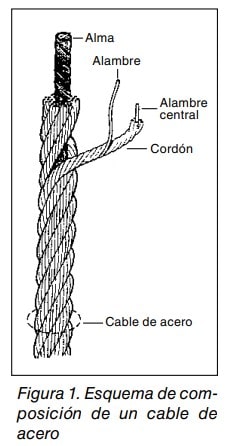

Alma Alambre Cable de acero Alambre central Cordón Figura 1.
Esquema de composición de un cable de acero Esquema de composición de un cable de acero.
• Accesorio de ex tremo: Eslabón o anilla, conjun to de eslabones o anillas, gancho u otro dispositivo permanentemente unido al extremo superior o infe rior de una eslinga, que se utiliza para unir la eslinga a la carga o al equipo de elevación.
• Eslabón maestro: También llamado anilla, es el esla bón que forma el terminal de extremo superior de una eslinga, mediante el cual la eslinga se cuelga del gancho de una grúa o de otro equipo de elevación.
• Carga Máxima de Trabajo o Utilización (W.L.L./C.M.U.): Masa máxima que se permite levantar con una eslinga en servicio normal.
• Coefi ciente de seguridad: Es la relación aritmética en tre la Carga de Rotura y la C.M.U. 4.
TIPOS DE ESLINGA Las eslingas serán de construcción y tamaño apropiados para las operaciones en que se hayan de emplear.
Existen dos construcciones de eslingas de cables de acero: Eslingas de uno o varios ramales (Ver fig.
2) y eslingas sin fin (Ver fig.
3).

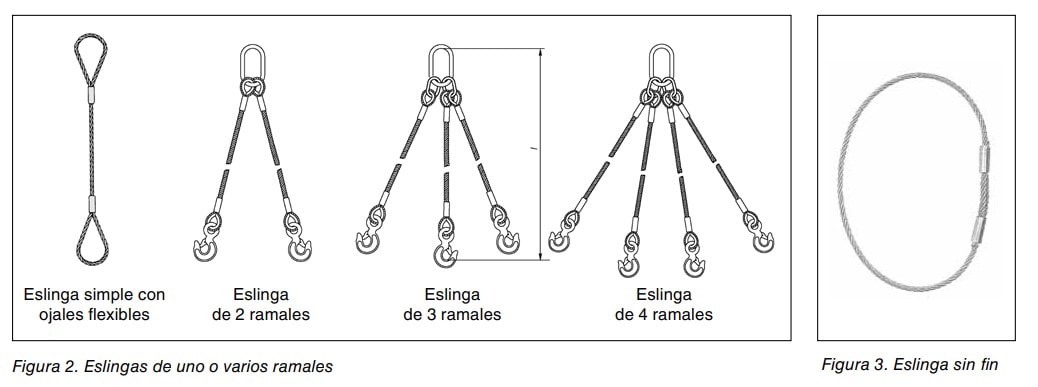

Eslinga simple con ojales flexibles Eslinga de 2 ramales Eslinga de 3 ramales Eslinga de 4 ramales Figura 2.
Eslingas de uno o varios ramales 2 Notas Técnicas de Prevención Figura 3.
Eslinga sin fin5.
RIESGOS Y FACTORES DE RIESGO El riesgo principal asociado a la utilización de eslingas de cables de acero en los procesos de elevación de cargas es la caída de la carga sobre personas y/u objetos debida a: • Mal estrobado o eslingado de la carga.
• Utilizar la eslinga para elevar cargas con un canto vivo sin utilizar las protecciones correspondientes.
• Eslingas en mal estado.
• Utilizar eslingas de anchura insuficiente para la carga a transportar.
• Utilizar eslingas con eslingas o gazas realizadas con sujetacables.
• Utilización de eslingas en ambientes o aplicaciones peligrosas (productos químicos, altas temperaturas, etc.
).
• Resistencia insuficiente de la eslinga para la carga a elevar.
• Utilización de un accesorio de elevación inadecuado o de una capacidad de carga insuficiente para la carga a elevar.
• Procedimiento de elevación y/descenso de la carga inadecuado, próximo a objetos que puedan interferir en su recorrido, etc.
No se contemplan en este documento los riesgos debidos a proximidades a líneas eléctricas, entre otros.
6.
MEDIDAS DE PREVENCIÓN Y PROTECCIÓN Las medidas de prevención y protección se concretan mediante la descripción de las características de las eslingas de acero, normas de utilización segura, el marcaje y los requisitos de almacenamiento, mantenimiento y sustitución de eslingas.
Características de las eslingas de acero Las principales características de las eslingas de acero hacen referencia a su longitud nominal, la formación de los ojales o gazas, los accesorios de extremos y la capacidad de carga de la eslinga.
Longitud nominal de las eslingas La longitud nominal de una eslinga, se mide entre apoyos, tal como se observa en la figura 4.

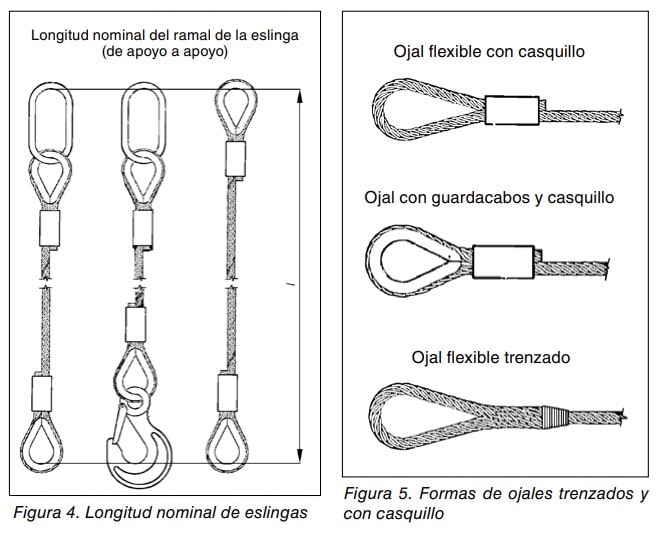

Longitud nominal del ramal de la eslinga (de apoyo a apoyo) Figura 4.
Longitud nominal de eslingas Ojal flexible con casquillo Ojal con guardacabos y casquillo Ojal flexible trenzado Figura 5.
Formas de ojales trenzados y con casquillo Formación de los ojales o gazas Los ojales o gazas se pueden realizar de dos formas (Ver fig.
5): de ojal trenzado y de ojal con casquillos.
Los 3 Notas Técnicas de Prevención ojales trenzados deber ser conformes a la Norma UNE-EN 13411-2.
Los casquillos deben ser conformes a la Norma UNE-EN 13411-3 Hay una tercera forma, ojal con sujetacables, pero en ningún caso debe usarse en elevación de cargas.
Ver fig.
6.

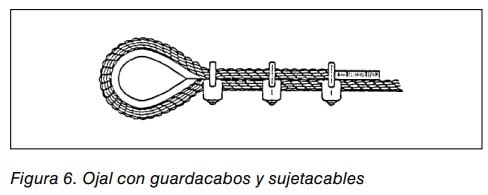

Figura 6.
Ojal con guardacabos y sujetacables La longitud mínima del cable entre los casquillos será 20 veces el diámetro del cable.
Ver fig.
7.

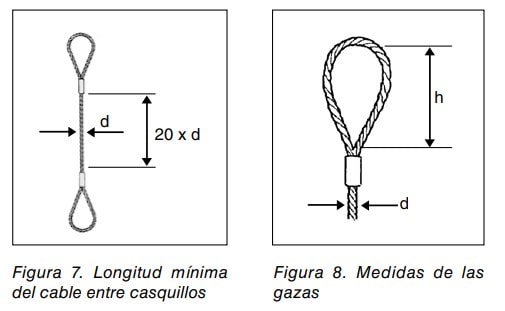

20 x d d Figura 7.
Longitud mínima del cable entre casquillos Los ojales pueden ser: flexibles o rígidos; los ojales rígidos deben estar dotados de guardacabos conformes a la Norma UNE-EN 13411-1.
Los ojales o gazas flexibles de una eslinga de cable de acero tendrán una longitud h de como mínimo 15 x d, donde d es el diámetro del cable en mm.
Ver fig.
8.
h d Figura 8.
Medidas de las gazas Cuando se usa un accesorio de extremo, los ojales deben ser del tipo rígido, es decir, protegidos mediante un guardacabos.
Los guardacabos utilizados deberán tener unas características dimensionales acordes al diámetro del cable, según UNE-EN 13411-1 (Ver fig.

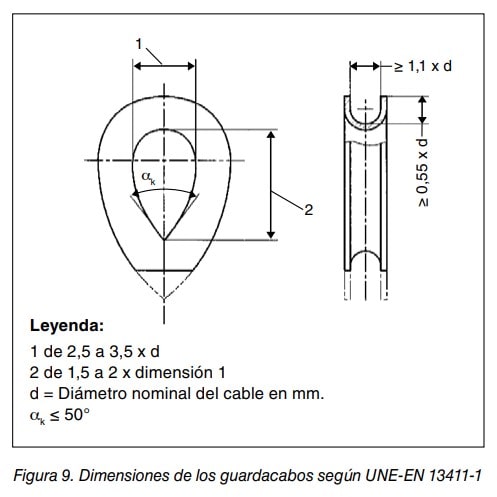

9): 1 2 ak ≥ 1,1 x d ≥ 0 ,5 5 x d Leyenda: 1 de 2,5 a 3,5 x d 2 de 1,5 a 2 x dimensión 1 d = Diámetro nominal del cable en mm.
ak ≤ 50° Figura 9.
Dimensiones de los guardacabos según UNE-EN 13411-1 Accesorios de extremos La unión entre el canal de la eslinga y el medio de elevación se lleva a cabo por medio de anillas, grilletes o ganchos de elevación.
Los ramales de las eslingas de dos ramales, deben estar unidos en su parte superior por medio de un eslabón maestro (anilla).
Los ramales de las eslingas de tres o cuatro ramales, deben estar unidos en su parte superior mediante una anilla triple.
Ver figuras 2 y 10.

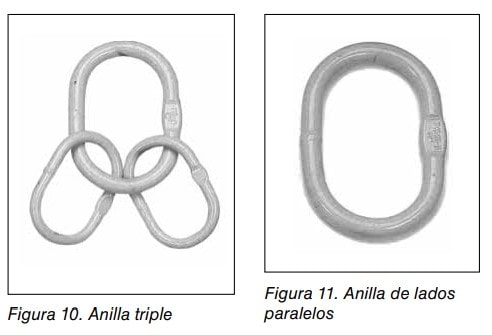

Figura 10.
Anilla triple Las anillas, de acuerdo con la Norma UNE-EN 1677-4, deben estar dimensionadas en función de las cargas que habrán de soportar.
Las anillas pueden tener dos formas básicas: de lados paralelos (ver fig.
11) y en for ma de pera.
Figura 11.
Anilla de lados paralelos Para anillas de lados paralelos, la longitud y anchura mínimas en función de la C.M.U. deben ser las que se indican en la tabla 1.

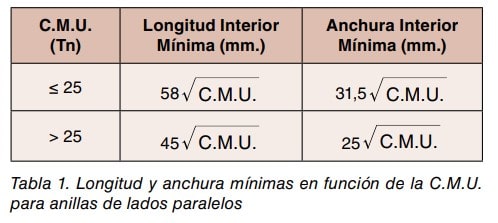

Tabla 1.
Longitud y anchura mínimas en función de la C.M.U. para anillas de lados paralelos C.M.U. Longitud Interior Anchura Interior (Tn) Mínima (mm.
) Mínima (mm.
) ≤ 25 58 C.M.U. 31,5 C.M.U. > 25 45 C.M.U. 25 C.M.U. Para anillas en forma de pera, la longitud y anchura mínimas en función de la C.M.U. deben ser las indicadas en la tabla 2.

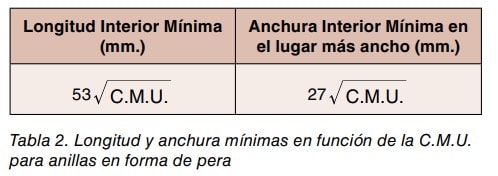

Tabla 2.
Longitud y anchura mínimas en función de la C.M.U. para anillas en forma de pera Longitud Interior Mínima (mm.
) Anchura Interior Mínima en el lugar más ancho (mm.
) 53 C.M.U. 27 C.M.U. Los grilletes podrán ser rectos o de lira e igualmente se dimensionarán según la carga de trabajo a aplicar.
Para las aplicaciones de elevación, los grilletes deberán ser conformes a la Norma UNE-EN 13889.
Los ganchos de elevación se elegirán en función de la carga y de los tipos de esfuerzo que tienen que transmitir.
Estarán equipados con pestillo u otro dispositivo de seguridad para evitar que la carga pueda desprenderse 4 y cumplirán con lo especificado en las Normas UNE-EN 1677-2 y UNE-EN 1677-3.
(Ver fig.
12).

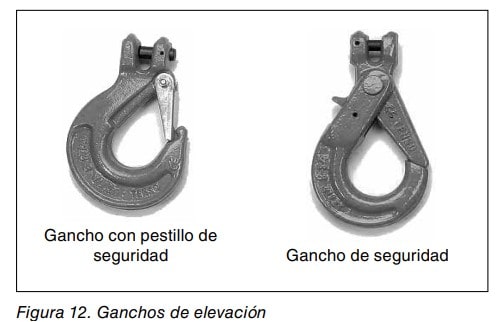

Gancho de seguridad Gancho con pestillo de seguridad Figura 12.
Ganchos de elevación Capacidad de carga En la capacidad de carga de una eslinga intervienen el cable propiamente dicho y los accesorios que lo complementan tales como anillas, grilletes y ganchos.
El coeficiente de seguridad para las eslingas de cables de acero es 5.
La Carga Máxima de Utilización (C.M.U.) de cualquier eslabón maestro (anilla) debe ser al menos igual a la C.M.U. de la eslinga.
La C.M.U. de los accesorios del extremo inferior de la eslinga debe ser al menos igual a la del ramal al cual está unido.
La C.M.U. puede variar también según el punto de apoyo de la gaza u ojal flexible de la eslinga.
Tendremos una reducción de la C.M.U. en función del diámetro del punto de apoyo, por ejemplo en el caso de un punto de apoyo que tenga un diámetro de 5 veces el diámetro del cable en mm.
, la C.M.U. de trabajo será un 85% de la C.M.U. marcada en la eslinga.
Ver figura 13.

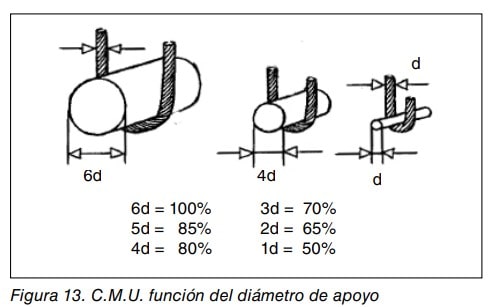

6d 4d d d 6d = 100% 3d = 70% 5d = 85% 2d = 65% 4d = 80% 1d = 50% Figura 13. C.M.U. función del diámetro de apoyo Notas Técnicas de Prevención Normas de utilización segura Para trabajar con eslingas de cable de acero, se deberán seguir una serie de normas de utilización segura: • Deben ser usadas sólo por las personas que hayan recibido formación adecuada.
• Antes de la primera utilización se debe asegurar que: – La eslinga es conforme a las especificaciones solicitadas.
– La eslinga dispone de certificado.
– El marcado es el correcto.
– Las características de la eslinga son las adecuadas para el uso previsto.
• La seguridad en la utilización de una eslinga comienza con la elección de ésta, que deberá ser adecuada a la carga y a los esfuerzos que debe soportar.
• En ningún caso deberá superarse la C.M.U. de la eslin ga, debiéndose conocer, por tanto, el peso de las car gas a elevar.
Para cuando se desconozca, el peso de una carga se podrá calcular multiplicando su volumen por la densidad del material de que está compuesta.
A efectos prácticos conviene recordar las siguientes densidades relativas: – Madera: 800 kg/m3 (0,8 gr/cm3) .
– Piedra y hormigón: 2.
350 kg/m3 (2,35 gr/cm3).
– Acero, hierro, fundición: 7.
850 kg/m3 (7,85 gr/cm3).
• En caso de duda, el peso de la carga se deberá estimar por exceso.
• Se deben evitar las aceleraciones o desaceleraciones en la elevación de cargas.
• En caso de elevación de cargas con eslingas en las que trabajen los ramales inclinados, se deberá verificar la carga efectiva que van a soportar.
• Al considerar el ángulo de los ramales para determinar la C.M.U. por las eslingas, debe tenerse en cuenta el ángulo mayor.
• Una eslinga no debe trabajar en ángulos mayores de 60° respecto a la vertical (120° entre ramales).
• En la carga a elevar, se deben elegir puntos de fijación que no permitan un desplazamiento de la carga o un deslizamiento de las eslingas.
En todo caso, se debe buscar que el centro de gravedad (c.
d.
g.
) de la carga esté lo mas cerca posible de la vertical de elevación.
• La carga debe permanecer en equilibrio estable, uti lizando si es necesario un balancín de carga que la equilibre y reduzca el ángulo que formarían las eslin gas si no se usara.
Ver fig.
14.

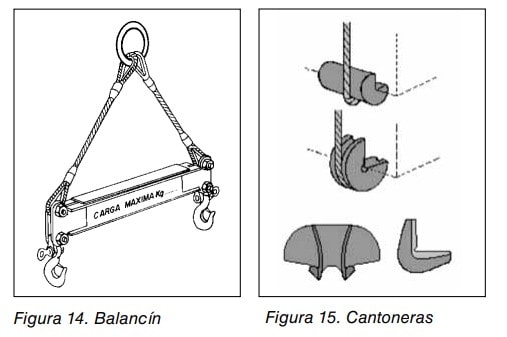

Figura 14.
Balancín • Las eslingas no se apoyarán nunca sobre aristas vivas, para lo cual deberán intercalarse cantoneras o escuadras de protección.
Ver fig.
15.
Figura 15.
Cantoneras • Los ramales de dos eslingas distintas no deberán cruzarse, es decir, no montarán unos sobre otros, sobre el gancho de elevación, ya que uno de los cables estaría comprimi do por el otro pudiendo, incluso, llegar a romperse.
Ver fig.
16.

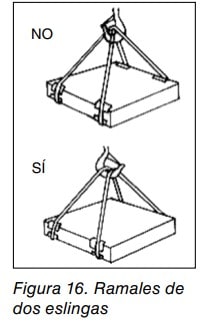

NO SÍ Figura 16.
Ramales de dos eslingas • Antes de la elevación completa de la carga, se deberá tensar suavemente la eslinga y elevar aquélla no más de 10 cm.
para verificar su amarre y 5 Notas Técnicas de Prevención equilibrio.
Mientras se tensan las eslingas no se debe rán tocar la carga ni las propias eslingas.
• Se tomarán en todo momento medidas de precaución como las siguientes: aflojar una eslinga lo suficiente como para desplazarla de forma que no se arrastre sobre la carga, no elevar la carga de forma brusca y fijarse en la posición de los pestillos de seguridad, de forma que nunca reciban el esfuerzo de la carga al elevar.
• Nunca deberá permitirse que el cable gire respecto a su eje.
• Nunca se tratará de desplazar una eslinga situándose bajo la carga.
• En caso de empalmarse eslingas, deberá tenerse en cuenta que la carga a elevar viene limitada por la me nos resistente.
• Si se observa cualquier anomalía, la eslinga se retirará del uso para ser revisada en profundidad y poder de cidir si la anomalía reviste gravedad o no.
• Las eslingas de cable de acero se pueden utilizar de forma segura dentro de unos rangos de temperatura determinados.
– En eslingas de cables de acero con alma textil, con casquillos de aluminio se podrán utilizar de 40 °C hasta los 100 °C. – En eslingas de cables de acero con alma metálica, con casquillos de aluminio se podrán utilizar de 40 °C hasta los 150 °C. – Para eslingas de cables de acero con alma metálica con casquillos de acero: • De 40 °C hasta los 150 °C la carga de utilización será el 100% de la C.M.U. • Entre los 150 °C y los 200 °C la carga de utiliza ción será un 90% de la C.M.U. • Entre los 200 °C y los 300 °C la carga de utiliza ción será del 75% de la C.M.U. • Entre los 300 °C y los 400 °C la carga de utiliza ción será del 65% de la C.M.U.Fijación de la carga a los ramales de la eslinga La carga puede fijarse a los ramales de la eslinga de diversas maneras.

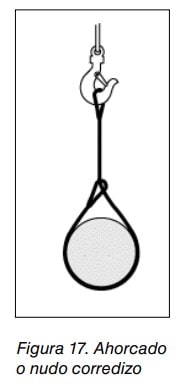

Ahorcado o de nudo corredizo Un ramal se pasa por debajo o a través de la carga y el accesorio de extremo inferior se vuelve a enganchar a la carga.
Cuando se utiliza de esta forma, la carga de utilización no debe sobrepasar 0.
8 x C.M.U. marcada en la eslinga.
Ver fig.
17.
Figura 17.

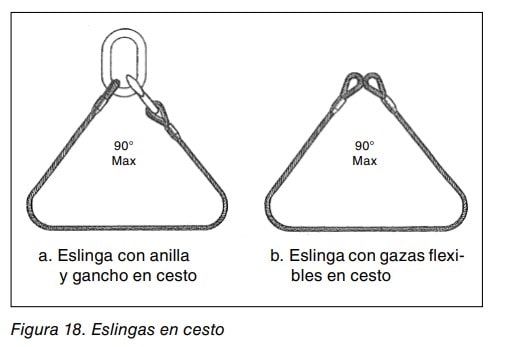

Ahorcado o nudo corredizo En cesto en el caso de una eslinga simple con gancho y anilla El gancho hace la conexión con la anilla.
La carga de utilización será la C.M.U. marcada en la eslinga, para un ángulo respecto a la ver tical en 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
18.
a.
En cesto en el caso de una eslinga con gazas flexibles (sin accesorios de extremo) Ambos extremos se conectan a un gancho.
La carga de utilización no debe sobrepasar 1.
4 x C.M.U. marcada en la eslinga, para un ángulo respecto a la vertical en 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
18.
b.
90° Max a.
Eslinga con anilla y gancho en cesto 90° Max b.
Eslinga con gazas flexi bles en cesto Figura 18.
Eslingas en cesto En doble nudo corredizo Cuando se utiliza de esta forma, la carga de utilización no debe sobrepasar 1.
6 x C.M.U. marcada en la eslinga.
Ver fig.
19.

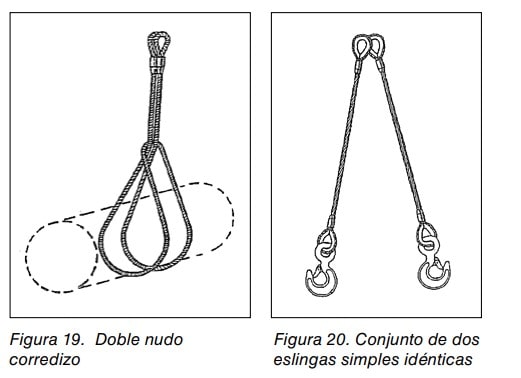

Figura 19.
Doble nudo corredizo Conjunto de dos eslingas simples idénticas Cuando se utiliza de esta forma, la carga de utilización no debe sobrepasar 1.
4 x C.M.U marcada en la eslinga simple, para un ángulo respecto a la vertical en 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
20.
Figura 20.
Conjunto de dos eslingas simples idénticas Conjunto de dos eslingas simples idénticas en nudo corredizo.
Cuando se utiliza de esta forma, la carga de utilización no debe sobrepasar 0.
8 x 1.
4 x C.M.U marcada en la eslinga simple, para un ángulo respecto a la vertical en 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
21.
Dos ramales en cesto Los ramales pasan a través de la carga o la rodea.
Los ramales disponen de gancho y forman parte de una eslinga de dos ramales.
El gancho hace la conexión con la anilla.
La carga de utilización será la C.M.U. marcada en la eslinga, para un ángulo respecto a la vertical en 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
22.

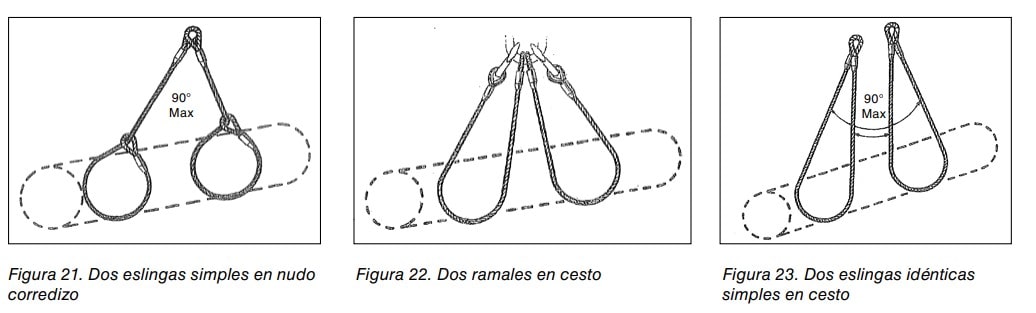

6 Notas Técnicas de Prevención 90° Max Figura 21.
Dos eslingas simples en nudo corredizo 90° Max Figura 22.
Dos ramales en cesto Conjunto de dos eslingas idénticas simples en cesto En caso de una eslinga con gazas flexibles (sin acce sorios de extremo) ambos extremos se conectan a un gancho.
La carga de utilización no debe sobrepasar 2,1 x C.M.U. marcada en una de las eslingas, para un án gulo respecto a la vertical entre 0° ÷ 45° (entre ramales de 0° ÷ 90°).
Ver fig.
23.
Figura 23.
Dos eslingas idénticas simples en cestoEslinga sin fi n La utilización de estas eslingas sólo es recomendable en la configuración representada en la fig.
24.
La carga de utiliza ción no debe superar la C.M.U. marcada.

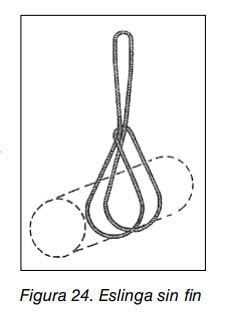

Figura 24.
Eslinga sin fi n Eslingas de varios ramales que no se usan en su totalidad En estas situaciones la carga de utilización se obtendrá multiplicando un factor de cálculo adecuado por la C.M.U. marcada en la eslinga.
Ver tabla 3.

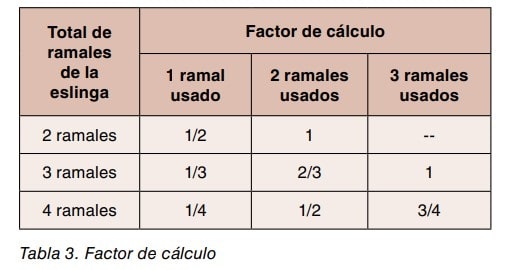

Tabla 3.
Factor de cálculo Total de ramales de la eslinga Factor de cálculo 1 ramal usado 2 ramales usados 3 ramales usados 2 ramales 1/2 1 -3 ramales 1/3 2/3 1 4 ramales 1/4 1/2 3/4 Marcaje Cada eslinga deberá ir marcada de una forma legible y duradera.
Para las eslingas simples, el marcaje puede estar grabado en el casquillo o con una chapa identificativa.
En los casos de eslingas de dos o más ramales, la identificación será con una chapa identificativa.
La información mínima del marcaje es: • Marca del fabricante de la eslinga.
• Números o letras que identifiquen la eslinga con el certificado correspondiente.
• La Carga Máxima de Utilización (C.M.U.).
• Marcado CE. Además, si la eslinga es de dos o más ramales, a la información anterior se le debe añadir: • Las Cargas Máximas de Utilización y los ángulos de aplicación de las cargas.
C.M.U. para 0° a 45° con relación a la vertical (0° a 90° entre ramales) y la C.M.U. para 45° a 60° con la vertical ( 90° a 120° entre ramales) si procede.
7.
ALMACENAMIENTO. INSPECCIONES. RETIRADA DEL SERVICIO Las eslingas, como cualquier otro equipo de trabajo, deben almacenarse adecuadamente, ser inspeccionadas periódicamente y ser retiradas del servicio cuando se produzcan determinados defectos.
Almacenamiento Las eslingas se almacenarán en lugar seco, bien ventilado y libre de atmósferas corrosivas o polvorientas.
No estarán en contacto directo con el suelo, suspendiéndolas en soportes de madera con perfil redondeado o depositándolas sobre estacas o paletas.
Inspecciones A fin de evitar roturas imprevistas, es necesario inspeccionar periódicamente el estado de todos los elementos que constituyen la eslinga.
La frecuencia de las inspecciones estará en relación con el empleo de las eslingas y la severidad de las condiciones de servicio.
Se inspeccionarán diariamente por el personal que las utilicen.
Se debería realizar una inspección en profundidad al menos cada 12 meses, aunque puede ser necesario acortar el tiempo según el trabajo que realiza la eslinga.
Ver tabla 4.
Se deberán mantener registros de las inspecciones.
Retirada del servicio Aunque una eslinga trabaje en condiciones óptimas, llega un momento en que sus componentes se han debilitado, siendo necesario retirarla del servicio y sustituirla por otra nueva.
Las eslingas se deberían retirar del servicio si existen, se alcanzan o se exceden algunas de las condiciones siguientes: • Marcado inexistente o ilegible.
Las informaciones relativas a la identificación de la eslinga y/o carga máxima de utilización resultan ilegibles.
• Daños en los accesorios de extremo superior o inferior.
Desgaste, deformación y/o fisuras en los accesorios, 7 Notas Técnicas de Prevención 1.

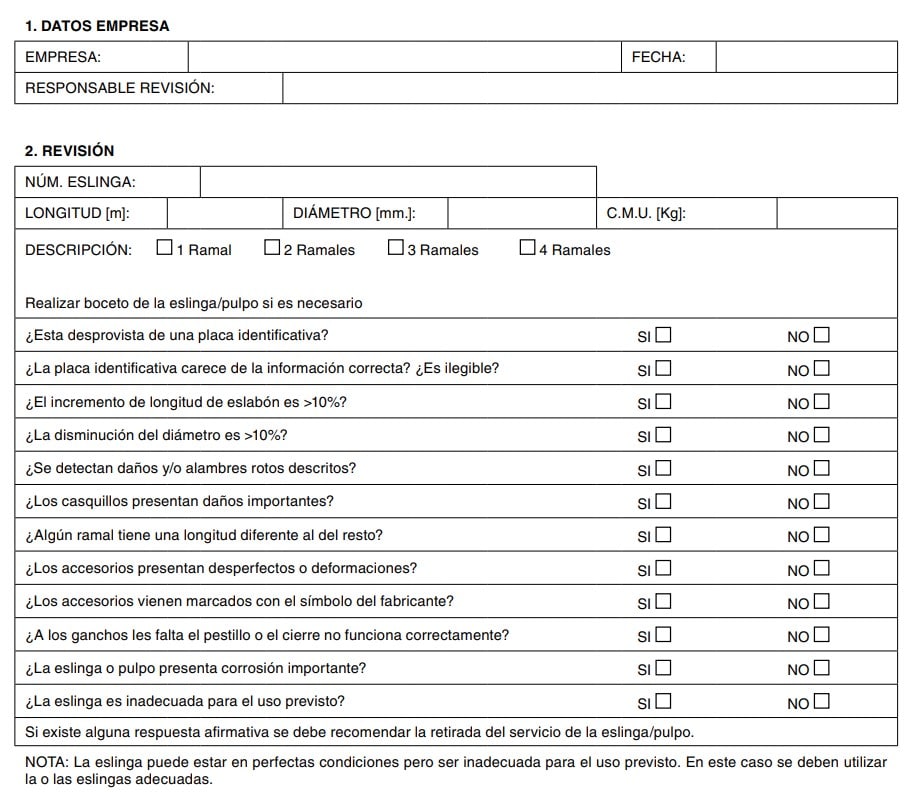

DATOS EMPRESA EMPRESA: FECHA: RESPONSABLE REVISIÓN: 2.
REVISIÓN NÚM. ESLINGA: LONGITUD [m]: DIÁMETRO [mm.
]: C.M.U. [Kg]: DESCRIPCIÓN: 1 Ramal 2 Ramales 3 Ramales 4 Ramales Realizar boceto de la eslinga/pulpo si es necesario ¿Esta desprovista de una placa identificativa? SI NO ¿La placa identificativa carece de la información correcta? ¿Es ilegible? SI NO ¿El incremento de longitud de eslabón es >10%? SI NO ¿La disminución del diámetro es >10%? SI NO ¿Se detectan daños y/o alambres rotos descritos? SI NO ¿Los casquillos presentan daños importantes? SI NO ¿Algún ramal tiene una longitud diferente al del resto? SI NO ¿Los accesorios presentan desperfectos o deformaciones? SI NO ¿Los accesorios vienen marcados con el símbolo del fabricante? SI NO ¿A los ganchos les falta el pestillo o el cierre no funciona correctamente? SI NO ¿La eslinga o pulpo presenta corrosión importante? SI NO ¿La eslinga es inadecuada para el uso previsto? SI NO Si existe alguna respuesta afirmativa se debe recomendar la retirada del servicio de la eslinga/pulpo.
NOTA: La eslinga puede estar en perfectas condiciones pero ser inadecuada para el uso previsto.
En este caso se deben utilizar la o las eslingas adecuadas.
3.

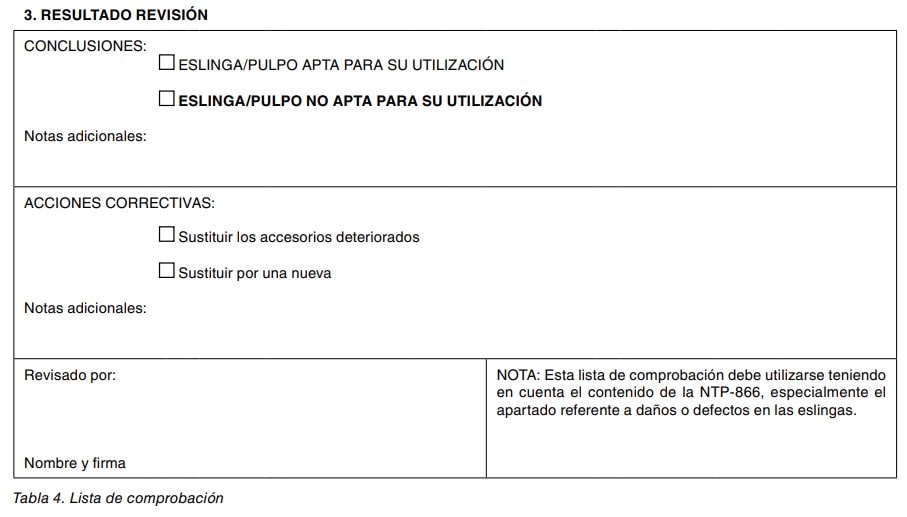

RESULTADO REVISIÓN Tabla 4.
Lista de comprobación CONCLUSIONES: ESLINGA/PULPO APTA PARA SU UTILIZACIÓN ESLINGA/PULPO NO APTA PARA SU UTILIZACIÓN Notas adicionales: ACCIONES CORRECTIVAS: Sustituir los accesorios deteriorados Sustituir por una nueva Notas adicionales: Revisado por: Nombre y firma NOTA: Esta lista de comprobación debe utilizarse teniendo en cuenta el contenido de la NTP-866, especialmente el apartado referente a daños o defectos en las eslingas.
8 Notas Técnicas de Prevención falta del pestillo o desperfectos en el cierre de los ganchos.
• Daños en las terminaciones del cable.
Desgaste, deformación o fisuras en los casquillos o trenzado deshecho.
• Alambres rotos aleatoriamente.
6 alambres exteriores rotos aleatoriamente en una longitud de 6 x d (d es el diámetro del cable en mm.
) pero no mas de 14 alambres exteriores rotos en una longitud de 30 x d.
• Alambres rotos concentrados.
3 alambres exteriores adyacentes en un mismo cordón.
• Deformaciones del cable, como pueden ser cocas, aplastamientos, nidos, alma que sobresale o cualquier otro daño que altere la estructura del cable, es decir, que haya un desplazamiento de alambres o cordones fuera de su posición original en el cable.
La pequeñas dobleces no se consideraran daños importantes.
• Desgaste del cable.
Disminución en un 10% del diámetro nominal del cable.
• Corrosión avanzada.
Picaduras de los alambres y/o falta de flexibilidad del cable debidas a la corrosión.
La corrosión superficial es improbable que afecte a la resistencia del cable.
• Daños debidos al calor, que se pone en evidencia por la decoloración de los alambres.
8.
NORMATIVA Legal • DIRECTIVA 2006/42/CE del Parlamento Europeo y del Consejo, de 17 de mayo de 2006, relativa a las máquinas.
• RD. 1644/2008, de 10 de octubre, por el que se esta blecen las normas para la comercialización y puesta en servicio de las máquinas.
• Ley 31/95, de 8 de noviembre, de Prevención de Ries gos Laborales (LPRL), modificada por Ley 54/2003.
• RD. 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo.
Técnica • Conjunto de Normas UNE-EN 13414.
Eslingas de cables de acero.
• Normativa específica de los accesorios utilizados.
Este documento ha sido elaborado por el grupo de Trabajo Federación Española de Manutención /Asociación Españo la de Manutención FEM/AEM y el Instituto Nacional de Seguridad e Higiene en el Trabajo INSHT -en el marco del Convenio de colaboración entre ambas instituciones.
BIBLIOGRAFÍA • UNE-EN 1677-1.
Accesorios para eslingas.
Seguridad.
Parte 1: Accesorios de acero forjado.
Clase 8.
• UNE-EN 1677-2.
Accesorios para eslingas.
Seguridad.
Parte 2: Ganchos de elevación de acero forjado con lengüeta de seguridad.
Clase 8.
• UNE-EN 1677-3.
Accesorios para eslingas.
Seguridad.
Parte 3: Ganchos autoblocantes de acero forjado.
Clase 8.
• UNE-EN 1677-4.
Accesorios para eslingas.
Seguridad.
Parte 4: Eslabones.
Clase 8.
• UNE-EN 12385-4.
Cables de acero.
Seguridad.
Parte 4: Cables trenzados para aplicaciones generales de elevación.
• UNE-EN 13411-1.
Terminales para cables de acero.
Seguridad.
Parte 1: Guardacabos para eslingas de cables de acero.
• UNE-EN 13411-2.
Terminales para cables de acero.
Seguridad.
Parte 2: Empalme de ojales para eslingas de cable de acero.
• UNE-EN 13411-3.
Terminales para cables de acero.
Seguridad.
Parte 3: Casquillos y asegurado de casquillos.
• UNE-EN 13414-1.
Eslingas de cables de acero.
Seguridad.
Parte 1: Eslingas para aplicaciones generales de elevación.
• UNE-EN 13414-2.
Eslingas de cables de acero.
Seguridad.
Parte 2: Especificación sobre la información acerca de la utilización y el mantenimiento a suministrar por el fabricante.
• UNE-EN 13414-3.
Eslingas de cables de acero.
Seguridad.
Parte 3: Eslingas sin fin y eslingas de cuerda • UNE-EN 13889.
Grilletes de acero forjados para aplicaciones generales de elevación.
Grilletes rectos y grilletes tipo lira.
Grado 6.
Seguridad.
• MAPFRE. Manual de Seguridad en el Trabajo.
Editorial Mapfre, Madrid, 1992.
• OSHA. Guidance on safe sling use.
Occupational Safety & Health Administration. U.S. Department of Labor.
• LIFTING EQUIPMENT ENGINEERS ASSOCIATION. Code of Practice for the safe use of lifting equipment.
Edition 6.
2006.
Empresas colaboradoras Tenso Cables S.A. Ctra.
BP-2151, km 18 08776 Sant Pere de Riudebitlles (Barcelona) Vicinay CEMVISA P. Sgado Corazón, 4 48011 Bilbao Manteniments Rabinad, S.L. Ctra.
Gavá-Avinyonet, 83 08859 Begues (Barcelona) Tractel Iberica S.A. Ctra del Mig, 265 08907 Ĺ Hospitalet de Llobregat (Barcelona) Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSHT, nº NTP, año y título.
NIPO: 792-11-011-0
