Desde el punto de vista de la prevención de riesgos laborales, la ventilación de los lugares de trabajo es una medida de protección colectiva que permite eliminar o reducir el contenido de agentes contaminantes que puedan estar presentes en el ambiente.
En esta Nota Técnica de Prevención (NTP) se comentan los criterios de las diferentes normativas aplicables para obtener una buena calidad del aire.
1.
INTRODUCCIÓN En prevención de riesgos laborales la ventilación es una herramienta que permite mantener unas condiciones de trabajo seguras y saludables reduciendo o eliminando los contaminantes ambientales generados en el lugar de trabajo.
Si además el aire de ventilación se climatiza permite trabajar en condiciones confortables.
En los centros sanitarios la ventilación y el acondicionamiento del aire ha que cumplir con una serie de requisitos especiales, inherentes con las propias funciones y considerando la susceptibilidad de los pacientes.
Además del mantenimiento del clima ambiental, uno de los cometidos específicos de la instalación de acondicionamiento de aire es la reducción de la concentración de agentes contaminantes, tales como microorganismos, polvo, gases narcóticos, desinfectantes, sustancias odoríferas u otras sustancias contenidas en el ambiente.
Existen distintas normas especificas aplicables al diseño, control y mantenimiento de los sistemas de aire acondicionado de los centros sanitarios, entre las que cabe destacar la norma UNE-100713:2005, sobre instalaciones de acondicionamiento de aire en hospitales, la UNE-EN ISO 14644, sobre salas limpias y locales anexos, el HVA Desing Manual for Hospital and Clinics, publicado por la American Society of Heathing, Refrigerating and Air-Conditioning Engineers (ASHRAE), los Criterios CDC, así como recomendaciones de tipo general para la prevención de infecciones quirúrgicas, redactadas y promovidas por la autoridad laboral competente de las diferentes comunidades autónomas donde este ubicado el centro sanitario.
En la presente NTP se comentan los criterios que deben cumplir los sistemas de acondicionamiento de aire según la norma UNE-100713:2005 y otras normas relacionadas, partiendo de la base de que los conocimientos básicos sobre ventilación general por dilución y las especificaciones y clasificación de tipos de aire son conocidos.
Para una mayor información sobre el tema se puede consultar la NTP nº 742 sobre ventilación general de edificios.
2.
ASPECTOS GENERALES Las unidades técnicas de acondicionamiento del aire deben de estar diseñadas para asegurar la circulación del caudal de aire necesario entre los diferentes locales, disponiendo de accesos fáciles, que permitan llevar a cabo las tareas de limpieza, desinfección, mantenimiento y cambio de filtros.
El sentido de la circulación del aire será desde las zonas más limpias hacia las zonas más sucias, y las condiciones termo-higrométricas han de ser las adecuadas para cada lugar, y todo ello, sin que el nivel de presión sonora supere los 40dB(A) en el peor de los casos.
En las tablas 1 y 2 se indican los valores Tabla 1.

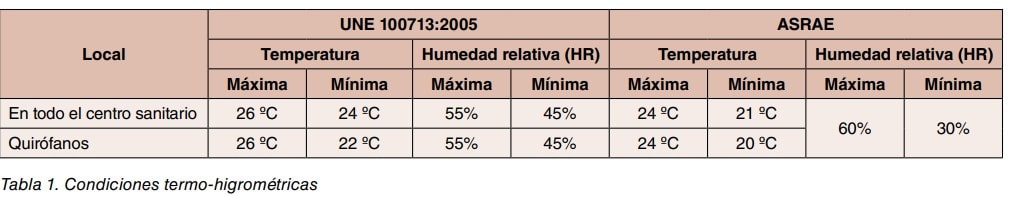

Condiciones termo-higrométricas Local UNE 100713:2005 ASRAE Temperatura Humedad relativa (HR) Temperatura Humedad relativa (HR) Máxima Mínima Máxima Mínima Máxima Mínima Máxima Mínima En todo el centro sanitario 26 ºC 24 ºC 55% 45% 24 ºC 21 ºC 60% 30% Quirófanos 26 ºC 22 ºC 55% 45% 24 ºC 20 ºC 2 Notas Técnicas de Prevención mínimos y máximos de temperatura y humedad, según la norma UNE 100713:2005 y ASHRAE , así como los valores máximos de presión sonora según norma UNE 100713:2005.
Tabla 2.

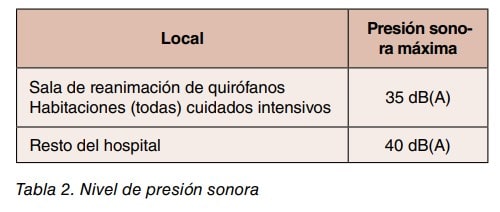

Nivel de presión sonora Local Presión sonora máxima Sala de reanimación de quirófanos Habitaciones (todas) cuidados intensivos 35 dB(A) Resto del hospital 40 dB(A) 3.
CLASIFICACIÓN DE LOS SECTORES DEL HOSPITAL Y EXIGENCIAS DE CADA ZONA Según la norma UNE 100713:2005 los locales se clasifican en dos clases: • Locales clase I con exigencias muy elevadas de asepsia.
• Locales de clase II con las exigencias habituales.
Los primeros disponen de tres niveles de filtración del aire y los segundos de dos.
Las clases de filtros requeridas en cada caso se indican en la tabla 3.
Tabla 3.

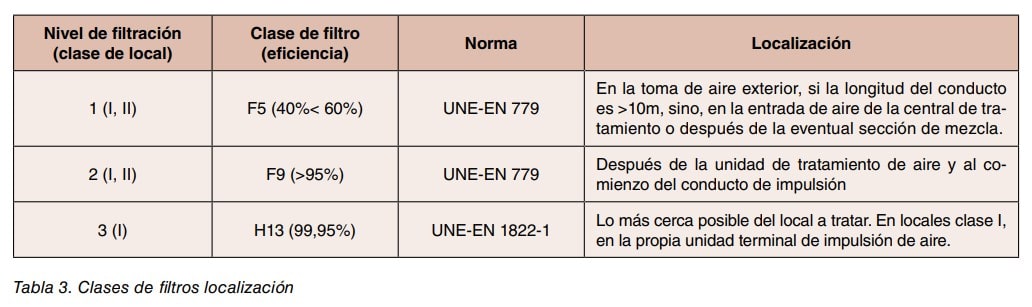

Clases de fi ltros localización Nivel de filtración (clase de local) Clase de filtro (eficiencia) Norma Localización 1 (I, II) F5 (40%< 60%) UNE-EN 779 En la toma de aire exterior, si la longitud del conducto es >10m, sino, en la entrada de aire de la central de tratamiento o después de la eventual sección de mezcla.
2 (I, II) F9 (>95%) UNE-EN 779 Después de la unidad de tratamiento de aire y al comienzo del conducto de impulsión 3 (I) H13 (99,95%) UNE-EN 1822-1 Lo más cerca posible del local a tratar.
En locales clase I, en la propia unidad terminal de impulsión de aire.
La circulación de aire entre locales de diferentes clases sólo es admisible cuando se realiza desde locales con requisitos de calidad de aire elevados con respecto la presencia de gérmenes, hacia locales con requisitos menos exigentes.
Por este motivo, han de preveerse exclusas de aire en los siguientes casos: • Entre locales de clase I y de clase II • Entre locales de clase I y el exterior • Entre locales de la misma clase I, cuando sea necesario (por ejemplo: entre quirófanos y zonas de cuidados intensivos) Para que la función de estas exclusas quede asegurada es necesario que nunca puedan estar abiertas a la vez la puerta de entrada y salida.
4.
TOMAS DE AIRE EXTERIOR Y SALIDAS DE EXPULSIÓN Tanto por exigencias técnicas como higiénicas, la situación de las rejas de toma y expulsión de aire son importantes para la calidad del aire interior y para evitar riesgos de contaminación hacia edificios colindantes.
Las distancias recomendadas por la norma UNE-100713:2005 están descritas en la tabla 4.
Son distancias mínimas que deben ser objeto de estudio en cada caso debido, a la variabilidad de las condiciones meteorológicas, a la orografía del terreno y a las estructuras de los edificios colindantes.
Tabla 4.

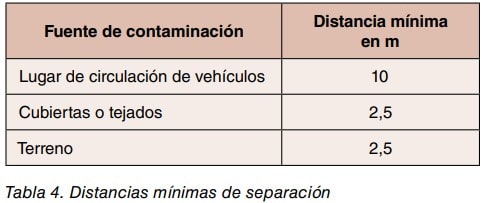

Distancias mínimas de separación Fuente de contaminación Distancia mínima en m Lugar de circulación de vehículos 10 Cubiertas o tejados 2,5 Terreno 2,5 Las distancias mínimas que debe haber entre la descarga de aire contaminado y la toma de aire dependerán, del grado de contaminación del aire descargado, de la velocidad de la descarga y del caudal del efluente.

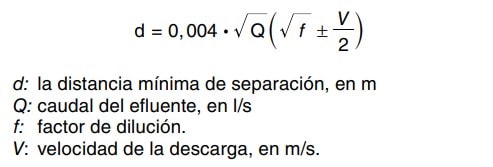

Para su cálculo se utiliza la siguiente ecuación: V d = 0, 004 : Q ̀ f ! j 2 d: la distancia mínima de separación, en m Q: caudal del efluente, en l/s f: factor de dilución.
V: velocidad de la descarga, en m/s.
Según la dirección de la descarga, el signo que se toma será positivo o negativo y dependerá de si la dirección de la descarga con respecto a la toma de aire es a favor o en contra.
El factor de dilución varía según la clase de efluente según se indica en la tabla 5.
5.
QUIRÓFANOS Dadas las altas exigencias de calidad ambiental exigidas por el tipo de trabajo que se realiza en los quirófanos, éstos reciben un tratamiento diferenciado en función de las características específicas de su utilización.
Clasificación La norma UNE 100713:2005 clasifica los quirófanos como locales de clase I, lo que indica, como ya se ha comentado anteriormente, que se trata de locales con altas exigencias respecto a la presencia de gérmenes.
Según la experiencia, en los quirófanos, es necesario impulsar un caudal mínimo de aire de 2400 m3/h para garantizar una concentración media de gérmenes en el aire (kR *) 3 Notas Técnicas de Prevención producidos exclusivamente en el propio quirófano, sin que existan grandes diferencias entre distintos puntos del mismo cuando están dotados de un sistema por difusión de mezcla de aire y un mínimo de 20 movimientos /h.
A este caudal de aire se le llama caudal de referencia.
El grado de contaminación µ se define por la relación K s entre S donde: KR kS es la concentración media de gérmenes en el área de protección, considerando como tal la zona de operaciones y mesa de instrumental.
kR es la concentración media de gérmenes en el aire del quirófano con un caudal de aire impulsado igual al de referencia.
La norma UNE-EN ISO 14644-1:2000, sobre salas limpias, se ajusta a las necesidades de calidad del aire requeridas en el quirófano y en consecuencia se ha utilizado como referencia para la clasificación de los diferentes tipos de quirófanos.
La clasificación se basa en las características de la intervención y en el riesgo de infección postoperatorio.
De acuerdo con esta norma los quirófanos se clasifican en: quirófanos tipo A, que son los que tienen un nivel de asepsia más elevado, quirófanos tipo B que corresponden a un nivel intermedio en cuanto a la exigencia de asepsia y quirófanos tipo C cuando el nivel de exigencia frente a la contaminación por agentes biológicos es menos exigente.
En la tabla 6 se especifican las diferentes clasificaciones de los quirófanos según las distintas normas.
Tabla 5.

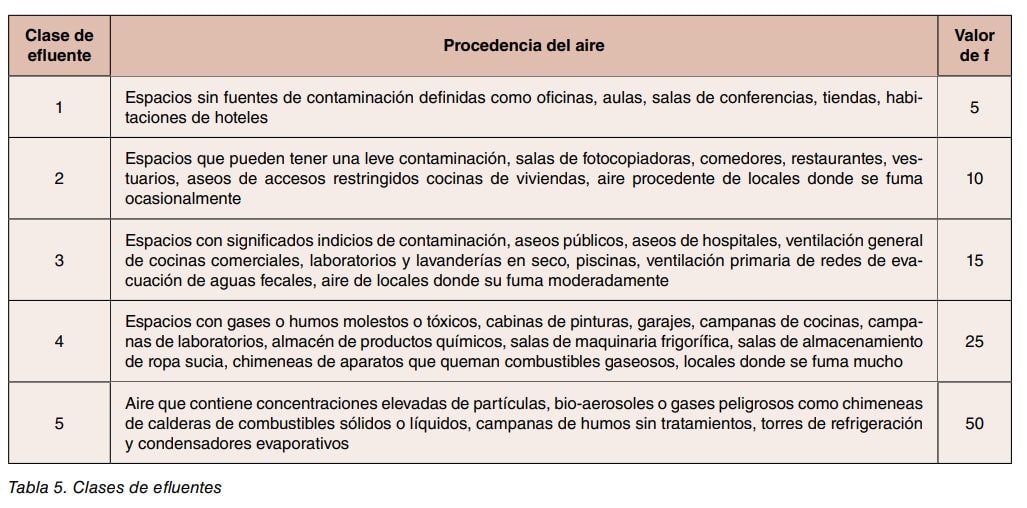

Clases de efl uentes Clase de efluente Procedencia del aire Valor de f 1 Espacios sin fuentes de contaminación definidas como oficinas, aulas, salas de conferencias, tiendas, habitaciones de hoteles 5 2 Espacios que pueden tener una leve contaminación, salas de fotocopiadoras, comedores, restaurantes, vestuarios, aseos de accesos restringidos cocinas de viviendas, aire procedente de locales donde se fuma ocasionalmente 10 3 Espacios con significados indicios de contaminación, aseos públicos, aseos de hospitales, ventilación general de cocinas comerciales, laboratorios y lavanderías en seco, piscinas, ventilación primaria de redes de evacuación de aguas fecales, aire de locales donde su fuma moderadamente 15 4 Espacios con gases o humos molestos o tóxicos, cabinas de pinturas, garajes, campanas de cocinas, campanas de laboratorios, almacén de productos químicos, salas de maquinaria frigorífica, salas de almacenamiento de ropa sucia, chimeneas de aparatos que queman combustibles gaseosos, locales donde se fuma mucho 25 5 Aire que contiene concentraciones elevadas de partículas, bio-aerosoles o gases peligrosos como chimeneas de calderas de combustibles sólidos o líquidos, campanas de humos sin tratamientos, torres de refrigeración y condensadores evaporativos 50 Tabla 6.

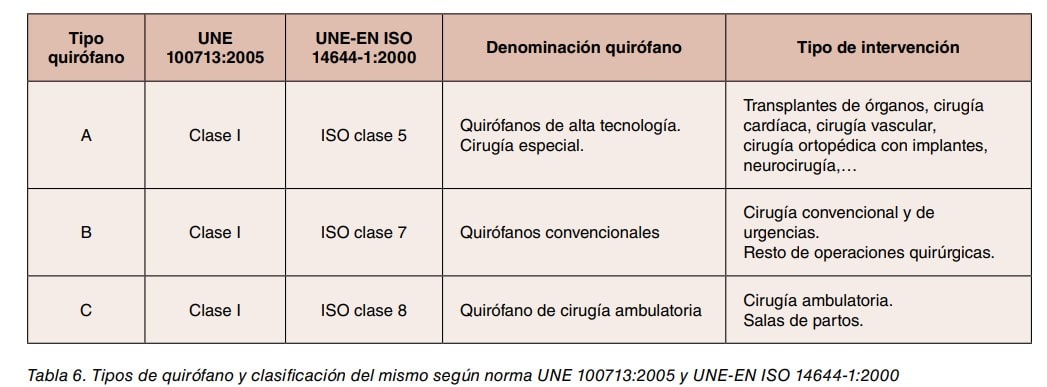

Tipos de quirófano y clasifi cación del mismo según norma UNE 100713:2005 y UNE-EN ISO 14644-1:2000 Tipo quirófano UNE 100713:2005 UNE-EN ISO 14644-1:2000 Denominación quirófano Tipo de intervención A Clase I ISO clase 5 Quirófanos de alta tecnología.
Cirugía especial.
Transplantes de órganos, cirugía cardíaca, cirugía vascular, cirugía ortopédica con implantes, neurocirugía,… B Clase I ISO clase 7 Quirófanos convencionales Cirugía convencional y de urgencias.
Resto de operaciones quirúrgicas.
C Clase I ISO clase 8 Quirófano de cirugía ambulatoria Cirugía ambulatoria.
Salas de partos.
Ventilación Tomando como base la norma UNE-EN ISO 14644-1:2000 y desde un punto de vista preventivo frente a las infecciones quirúrgicas en los quirófanos, la ventilación puede ser de flujo unidireccional o turbulento y el número de aportaciones de aire exterior tiene que ser igual o superior a 20 renovaciones hora.
En los quirófanos de clase A, se admite tanto el sistema unidireccional como turbulento, aunque se recomienda el sistema unidireccional.
En este caso se admite la recirculación del aire, que debe ser del mismo quirófano y tratada de igual manera que el aire exterior.
Se recomienda un mínimo de 35 movimientos/h.
En los quirófanos de clase B y C se admite el régimen turbulento y en caso de los quirófanos de clase B los movimientos del aire deben ser de 20 por hora, siendo el aire del 100% exterior.
En los quirófanos de clase C los movimientos de aire tienen que ser iguales o superiores a 15 por hora y también con un aire 100% exterior.
4 Notas Técnicas de Prevención La norma UNE 100713:2005 indica que aunque con las tres etapas de filtración se obtiene una buena calidad del aire, se debe impulsar un caudal mínimo de aire exterior de 1200 m3/h, para mantener la concentración de los gases de anestesia y desinfectantes dentro de un nivel ambiental aceptable (≤ 0,4 ppm) en locales clase I, como es el caso de los quirófanos.
Esta norma indica, también, que para quirófanos con altas exigencias respecto a gérmenes, es necesario impulsar un mínimo de 2400 m3/h cuando están dotados de sistema de difusión por mezcla de aire, con un mínimo de 20 movimientos por hora.
La norma UNE-EN 13779:2008, sobre la ventilación de edificios no residenciales, indica como requisito para la climatización la recirculación del aire interior, y que el caudal de aire exterior aportado debe establecerse en función de la tasa de aportación de contaminante al ambiente de quirófano y del valor límite ambiental (ventilación por dilución).
Aunque, según las distintas normas, existen disparidad de criterios no se exige que el aire de ventilación de quirófanos sea totalmente exterior.
Deberá serlo en la medida que se evite una concentración de contaminantes químicos por encima de los niveles establecidos como límites ambientales, como son los valores límite de exposición profesional que se pueden consultar en la NTP nº 606 sobre exposición laboral a gases anestésicos.
En la tabla 7 se resumen los caudales de ventilación, así como las condiciones termo-higrométricas de sobrepresión y tipos de filtro según la clase de quirófano.
Tabla 7.

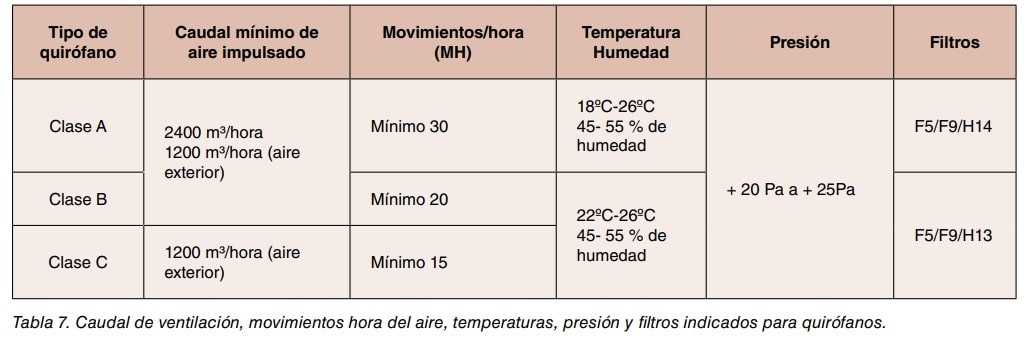

Caudal de ventilación, movimientos hora del aire, temperaturas, presión y fi ltros indicados para quirófanos.
Tipo de quirófano Caudal mínimo de aire impulsado Movimientos/hora (MH) Temperatura Humedad Presión Filtros Clase A 2400 m3/hora 1200 m3/hora (aire Mínimo 30 18ºC-26ºC 4555 % de humedad F5/F9/H14 Clase B exterior) Mínimo 20 22ºC-26ºC 4555 % de humedad + 20 Pa a + 25Pa F5/F9/H13 Clase C 1200 m3/hora (aire exterior) Mínimo 15 6.
EXIGENCIAS DE CLIMATIZACIÓN EN DIFERENTES ZONAS DEL HOSPITAL En la tabla 8 se detallan diferentes tipos de locales, su clasificación y caudales de aire de ventilación indicados por la norma UNE 100713:2005 y se comparan con los indicados por la American Society of Heating and AirConditioning Engineers (ASHRAE).
Además, se indican las referencias de otros criterios.
7.
MANTENIMIENTO Y CONTROL DE LAS INSTALACIONES DE ACONDICIONAMIENTO DE AIRE Para que todo funcione correctamente se debe prestar atención a la limpieza sistemática, y cuando proceda, a la desinfección de los humectadores de aire, incluyendo calderines de agua, baterías de calefacción o refrigeración y la bandeja de recogida de aguas de condensación.
Para ello los usuarios llevaran a cabo una serie de controles técnicos e higiénicos que se resumen en la tabla 9.
Tabla 9.

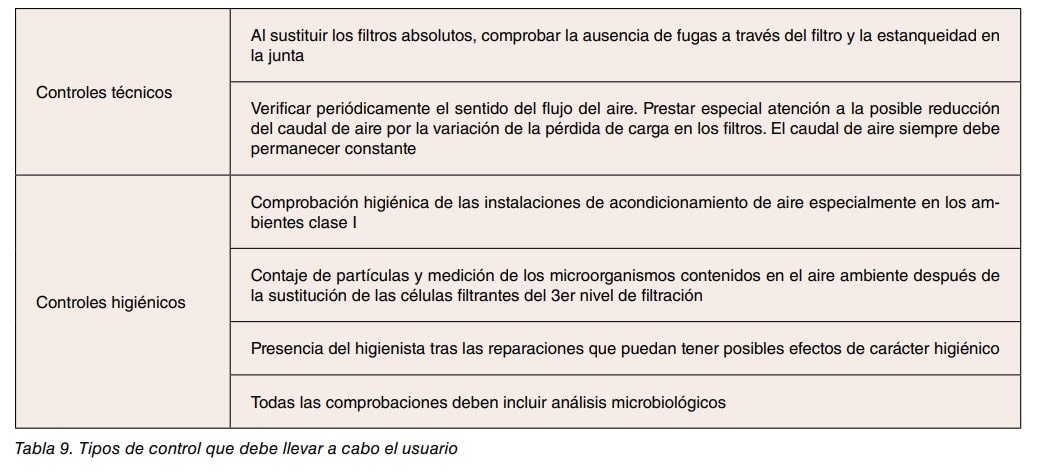

Tipos de control que debe llevar a cabo el usuario Controles técnicos Al sustituir los filtros absolutos, comprobar la ausencia de fugas a través del filtro y la estanqueidad en la junta Verificar periódicamente el sentido del flujo del aire.
Prestar especial atención a la posible reducción del caudal de aire por la variación de la pérdida de carga en los filtros.
El caudal de aire siempre debe permanecer constante Comprobación higiénica de las instalaciones de acondicionamiento de aire especialmente en los ambientes clase I Controles higiénicos Contaje de partículas y medición de los microorganismos contenidos en el aire ambiente después de la sustitución de las células filtrantes del 3er nivel de filtración Presencia del higienista tras las reparaciones que puedan tener posibles efectos de carácter higiénico Todas las comprobaciones deben incluir análisis microbiológicos sa la s de n e Ta b la 8 .
C om p ar ac ió n en tr e lo s cr ite rio s d e ve nt ila ci ó n d e la n or m a U N E 1 0 07 13 :2 0 0 5 y lo s cr ite rio S A S H R A E y r ef er en ci as d e ot ro s cr ite ri os .
Á re a h o sp it al ar ia U N E 1 0 07 13 : 2 0 05 A S H R A E O tr o s cr it er io s.
C la si fi ca ci ó n lo ca l C au d al m ín im o a ir e ex te ri o r (m 3 / (h .
m 2 ) P re si ó n R en ov ac io n es a ir e ex te ri o r/ h o ra R en ov ac io n es to ta le s/ h o ra To d o e xt ra íd o R ec ir cu la ci ó n Q u ir ó fa n o s y ár ea s cr ít ic as Q ui ró fa no s cl as e A y B I V er ta bl a 7 po si tiv a 5 25 no U N E -E N IS O 1 46 44 1: 20 00 .
S al as li m pi as S al a de p ar to s I 15 po si tiv a 5 25 no S al a de r ea ni m ac ió n II 15 2 6 no C ui da do s in te ns iv os II 30 2 6 no N eo na to s II 15 2 6 no U rg en ci as tr au m at ol og ía po si tiv a 3 15 no E nd os co pi a di ge st iv a I 30 ne ga tiv a 2 6 no B ro nc os co pi a I 30 ne ga tiv a 2 12 si no S al a de u rg en ci as II 30 ne ga tiv a 2 12 si S al a de c rib a ne ga tiv a 2 12 si S al a de e sp er a ra di ol og ía ne ga tiv a 2 12 si S al a de p ro ce di m ie nt os .
po si tiv a 3 15 no H o sp it al iz ac ió n H ab ita ci ón h os pi ta liz ac ió n II 15 2 6 C rit er io s C D C .
B añ o ha bi ta ci ón II ne ga tiv a 10 si H ab ita ci ón h em at ol og ía .
pr ot ec ci ón p ac ie nt e I 30 po si tiv a 2 12 no H ab ita ci ón a is la m ie nt o II 10 ne ga tiv a 2 12 si no A nt es al a ha bi ta ci on es a is la m ie nt o II 10 ne ga t/p os i 10 si no P as ill os II 15 2 2 D ia g n ó st ic o p o r im ag en .
R ad io te ra p ia .
M ed ic in a n u cl ea r R ad io lo gí a in te rv en ci on is ta h em od in ám ic a po si tiv a 3 15 no U N E -E N IS O 1 46 44 -1 :1 00 0 1.
S al as li m pi as R ad io lo gí a co nv en ci on al II 15 6 C ua rt o ob sc ur o /s al a re ve la r ne ga tiv a 10 si no S al a de e xp lo ra ci ón .
D es pa ch o de v is ita 6 S al a de tr at am ie nt o 6 E st er ili za ci ó n c en tr al .
S al a de e qu ip os d e es te ril iz ac ió n.
II ne ga tiv a 10 si S al a de li m pi ez ade sc on ta m in ac ió n II ne ga tiv a 2 6 si no S al a es té ril .
Ó xi do d e et ile no II ne ga tiv a 10 si no S al a lim pi a I po si tiv a 2 4 no A lm ac én m at er ia l e st ér il II po si tiv a 2 4 L ab o ra to ri o s B io qu ím ic a II po si tiv a 2 6 no N T P 3 73 : L a ve nt ila ci ón g en er al e n el la bo ra to rio .
I N S H T. N or m a U N E -E N 1 37 79 :2 00 8.
A na to m ía .
p at ol óg ic a, H is to lo gí a, C ito lo gí a II ne ga tiv a 2 6 si no M ic ro bi ol og ía II ne ga tiv a 2 6 si no 5 Notas Técnicas de Prevención 6 Notas Técnicas de Prevención BIBLIOGRAFIA (1) UNE 100713:2005.
Instalaciones de acondicionamiento de aire en hospitales.
(2) EN-ISO 14644-1:2000.
Salas limpias y locales controlados.
(3) UNE-EN 13779:2008.
Ventilación de edificios no residenciales.
(4) ASHRAE HVAC Desing Manual for Hospitals and Clinics.
American Society of Heating, Refrigerating and Air-Conditioning Atlanta, GA 30329 (2003) (5) INSTITUTO NACIONAL DE SEGURIDAD E HIGIENE EN EL TRABAJO Límites de exposición profesional para agentes químicos en España.
INSHT, 2008 (6) CENTERS FOR DISEASE CONTROL AND PREVENTION (CDC).
Guidelines for Environmental Infection Control in Health-Care Facilities.
Recommendations of CDC and the Healthcare Infection Control Practices Advisory Committee (HICPAC).
U.S. Department of Health and Human Services Atlanta, GA 30333(2003) Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSHT, nº NTP, año y título.
NIPO: 792-11-011-0
