Nota técnica de prevención - NTP 842

Notas Técnicas de Prevención 842 Eslingas textiles (II) Año: 2009 Las NTP son guías de buenas prácticas.
Sus indicaciones no son obligatorias salvo que estén recogidas en una disposición normativa vigente.
A efectos de valorar la pertinencia de las recomendaciones contenidas en una NTP concreta es conveniente tener en cuenta su fecha de edición.
Élingues textiles (II) Textile slings (II) Redactores: José Mª Tamborero del Pino Ingeniero Industrial CENTRO NACIONAL DE CONDICIONES DE TRBAJO Jaume Tilló Torres Ingeniero Agrónomo Josep Rubiralta Ingeniero Químico GRUPO DE TRABAJO FEM AEM E INSHT Esta NTP, continuación de la 841, completa la información sobre la utilización, almacenamiento e inspecciones de las eslingas textiles.
1.
DETERMINACIÓN DE LA CARGA MÁXIMA DE UTILIZACIÓN. (C.M.U.) Para conocer la capacidad de elevación de una eslinga para un modo particular de eslingado, se debe multiplicar la C.M.U. de la eslinga simple (o de un solo ramal) por el factor de forma M de eslingado.
C.M.U. de eslingas reutilizables de cintas tejidas planas y tubulares La carga máxima de utilización de una eslinga se determina multiplicando la C.M.U. de la eslinga en elevación directa por el factor de forma (M), según se muestra en la tabla 1.

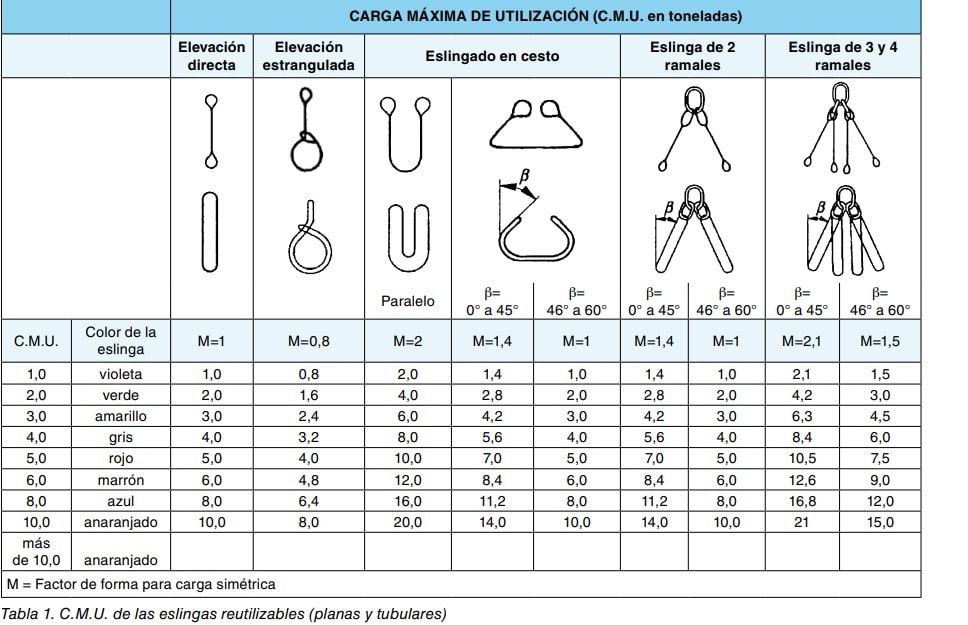

Tabla 1. C.M.U. de las eslingas reutilizables (planas y tubulares) CARGA MÁXIMA DE UTILIZACIÓN (C.M.U. en toneladas) Elevación directa Elevación estrangulada Eslingado en cesto Eslinga de 2 ramales Eslinga de 3 y 4 ramales Paralelo β= 0° a 45° β= 46° a 60° β= 0° a 45° β= 46° a 60° β= 0° a 45° β= 46° a 60° C.M.U. Color de la eslinga M =1 M=0,8 M=2 M=1,4 M=1 M =1,4 M=1 M=2,1 M=1,5 1,0 violeta 1,0 0,8 2,0 1,4 1,0 1,4 1,0 2,1 1,5 2,0 verde 2,0 1,6 4,0 2,8 2,0 2,8 2,0 4,2 3,0 3,0 amarillo 3,0 2,4 6,0 4,2 3,0 4,2 3,0 6,3 4,5 4,0 gris 4,0 3,2 8,0 5,6 4,0 5,6 4,0 8,4 6,0 5,0 rojo 5,0 4,0 10,0 7,0 5,0 7,0 5,0 10,5 7,5 6,0 marrón 6,0 4,8 12,0 8,4 6,0 8,4 6,0 12,6 9,0 8,0 azul 8,0 6,4 16,0 11,2 8,0 11,2 8,0 16,8 12,0 10,0 anaranjado 10,0 8,0 20,0 14,0 10,0 14,0 10,0 21 15,0 más de 10,0 anaranjado M = Factor de forma para carga simétrica 2 Notas Técnicas de Prevención C.M.U. de eslingas de cintas tejidas planas no reutilizables Para las eslingas no reutilizables, el valor factor de forma para cargas simétricas depende del método de eslingado y del coeficiente de utilización de la eslinga no reutilizable.
Así pues, para las eslingas no reutilizables, la C.M.U. para los diferentes tipos de eslingado será el resultado de multiplicar la C.M.U. de la eslinga en uso de elevación vertical por el correspondiente factor de forma según se indica en la tabla 2.

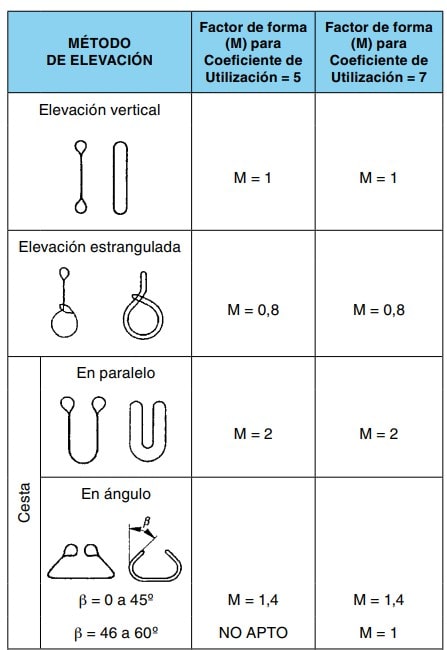

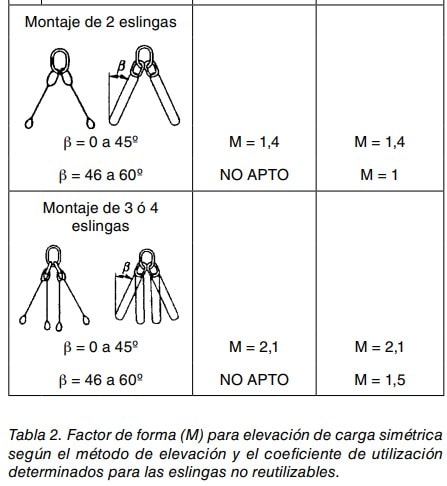

Tabla 2.
Factor de forma (M) para elevación de carga simétrica según el método de elevación y el coeficiente de utilización determinados para las eslingas no reutilizables.
MÉTODO DE ELEVACIÓN Factor de forma (M) para Coeficiente de Utilización = 5 Factor de forma (M) para Coeficiente de Utilización = 7 Elevación vertical M = 1 M = 1 Elevación estrangulada M = 0,8 M = 0,8 C es ta En paralelo M = 2 M = 2 En ángulo β = 0 a 45º M = 1,4 M = 1,4 β = 46 a 60º NO APTO M = 1 Montaje de 2 eslingas β = 0 a 45º M = 1,4 M = 1,4 β = 46 a 60º NO APTO M = 1 Montaje de 3 ó 4 eslingas β = 0 a 45º M = 2,1 M = 2,1 β = 46 a 60º NO APTO M = 1,5 C.M.U. de eslingas de varios ramales con reparto igual de la carga entre cada ramal (elevación de cargas simétricas).
La C.M.U. de una eslinga de varios ramales es función del número de ramales y del ángulo β (ver tablas 1 y 2).
Los valores de C.M.U. relacionados anteriormente su ponen un reparto uniforme de la carga.
Es decir, que en el momento de la elevación, los diferentes ramales de la es linga están dispuestos simétricamente en un mismo plano y forman ángulos iguales con la vertical (ángulo β).
Para una eslinga de 2 ramales: • C.M.U. (Eslinga) = 2 x C.M.U. (Eslinga simple) x cos β Para una eslinga de 3 ramales: • C.M.U. (Eslinga) = 3 x C.M.U. (Eslinga simple) x cos β Para una eslinga de 4 ramales: • La C.M.U. es la misma que para una eslinga de 3 ra males.
En este caso, la carga está soportada sólo por 3 ramales de la eslinga.
C.M.U. de eslingas de varios ramales con la carga no repartida por igual sobre cada ramal (elevación de cargas no simétricas).
En el caso de eslingas de 3 ramales, si las eslingas no están repartidas simétricamente en el plano de elevación, la tensión más fuerte se ejerce sobre el ramal donde la suma de los ángulos con relación al ramal vecino es la más grande.
En el caso de eslingas de 2, 3 ó 4 ramales, si los ra males forman ángulos diferentes con relación a la verti cal, el ramal cuyo ángulo β con la vertical es menor es el que ejerce la mayor tensión para elevar y suspender la carga.
La C.M.U. se deberá calcular para cada caso específico.
2.
INFORMACIÓN PARA EL USUARIO La información que debe tener un usuario de eslingas es esencial para asegurar su utilización correcta y segura.

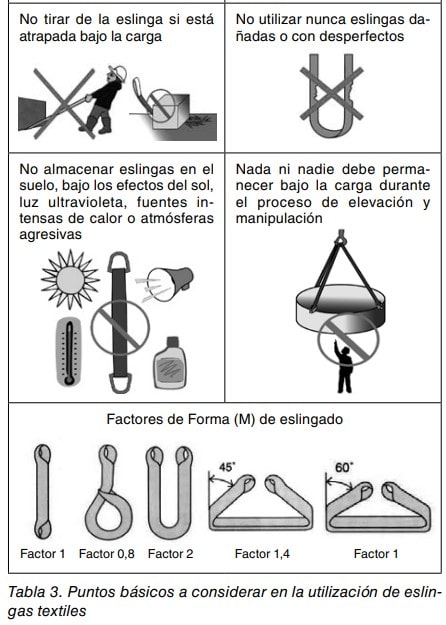

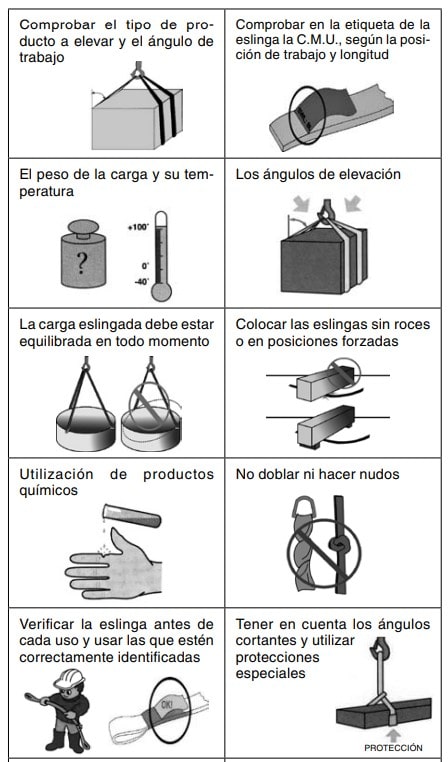

La tabla 3 ilustra los puntos básicos a considerar en la utilización de las eslingas textiles.
3.
ALMACENAMIENTO Las eslingas se deben almacenar en lugar seco, ventilado y libre de atmósferas de polvo, grasas, ácidos o produc tos corrosivos.
La temperatura ambiente no debería superar los 60º C. No deber estar expuestas a temperaturas elevadas.
No deben depositarse directamente sobre el suelo, siendo lo recomendable la utilización de soportes de madera con perfil redondeado o depositándolas sobre paletas o estanterías, por ejemplo.
Se recomienda no exponerlas a la luz solar directa u otras fuentes de radiación ultravioleta.
4.
INSPECCIONES Antes de cada uso, la eslinga debe ser inspeccionada para detectar defectos y asegurarse de que la identifi3 Notas Técnicas de Prevención Tabla 3.
Puntos básicos a considerar en la utilización de eslingas textiles Comprobar el tipo de producto a elevar y el ángulo de trabajo Comprobar en la etiqueta de la eslinga la C.M.U., según la posición de trabajo y longitud El peso de la carga y su temperatura Los ángulos de elevación La carga eslingada debe estar equilibrada en todo momento Colocar las eslingas sin roces o en posiciones forzadas Utilizac ión d e productos químicos No doblar ni hacer nudos Verificar la eslinga antes de Tener en cuenta los ángulos cada uso y usar las que estén cortantes y utilizar correctamente identificadas protecciones especiales PROTECCIÓN No tirar de la eslinga si está atrapada bajo la carga No utilizar nunca eslingas dañadas o con desperfectos No almacenar eslingas en el suelo, bajo los efectos del sol, luz ultravioleta, fuentes intensas de calor o atmósferas agresivas Nada ni nadie debe permanecer bajo la carga durante el proceso de elevación y manipulación Factores de Forma (M) de eslingado Factor 1 Factor 0,8 Factor 2 Factor 1,4 Factor 1 cación es correcta.

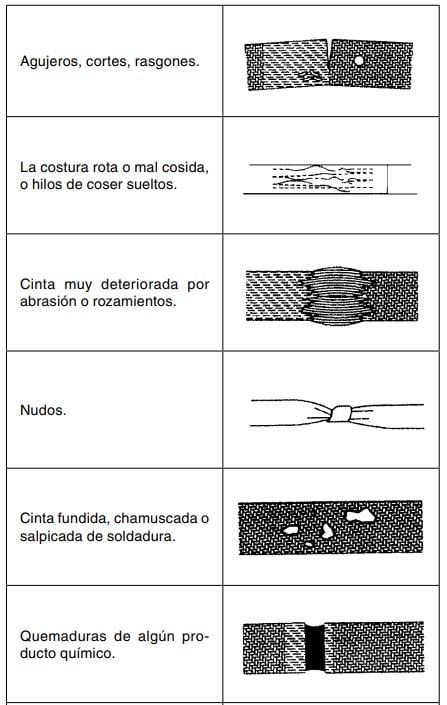

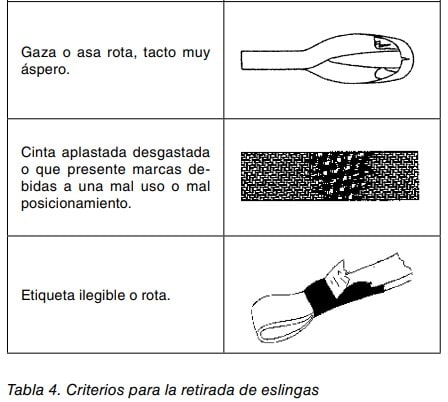

Los posibles defectos que pueden presentar una eslinga o sus accesorios son los siguientes (Ver tabla 4): Tabla 4.
Criterios para la retirada de eslingas Agujeros, cortes, ras go nes.
La costura rota o mal cosida, o hilos de coser sueltos.
Cinta muy deteriorada por abrasión o rozamientos.
Nudos.
Cinta fundida, chamuscada o salpicada de soldadura.
Quemaduras de algún pro ducto químico.
Gaza o asa rota, tacto muy áspero.
Cinta aplastada desgastada o que presente marcas de bidas a una mal uso o mal posicionamiento.
Etiqueta ilegible o rota.
• Superficie desgastada • Cortes longitudinales o transversales, cortes o deterioro por desgaste en los extremos, cortes en el cosido o en los ojales (gazas) • Superficie dañada por agentes químicos.
• Deterioro por calentamiento o fricción que dan a la eslinga una apariencia lustrosa, pudiendo ocasionar la fusión de las fibras.
• Accesorios deteriorados o deformados.

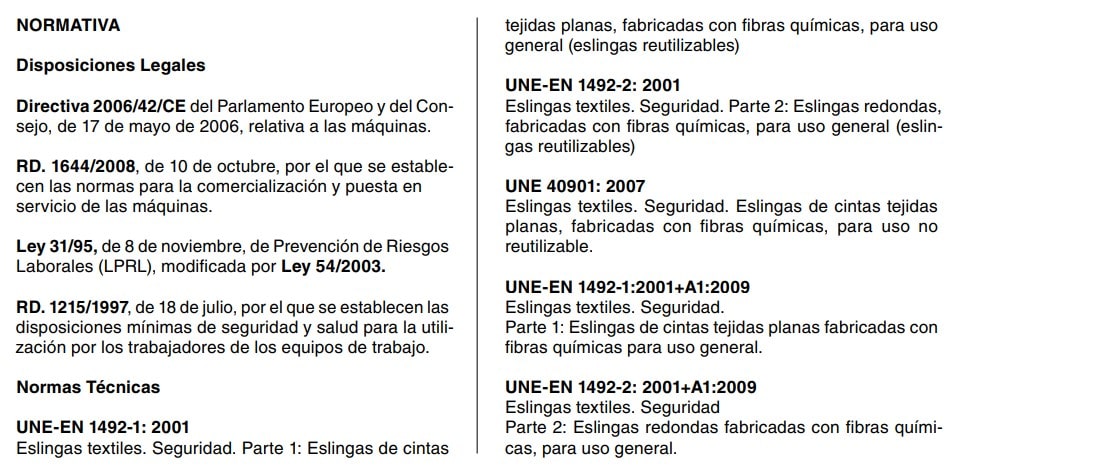

4 Notas Técnicas de Prevención NORMATIVA Disposiciones Legales Directiva 2006/42/CE del Parlamento Europeo y del Consejo, de 17 de mayo de 2006, relativa a las máquinas.
RD. 1644/2008, de 10 de octubre, por el que se establecen las normas para la comercialización y puesta en servicio de las máquinas.
Ley 31/95, de 8 de noviembre, de Prevención de Riesgos Laborales (LPRL), modificada por Ley 54/2003.
RD. 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo.
Normas Técnicas UNE-EN 1492-1: 2001 Eslingas textiles.
Seguridad.
Parte 1: Eslingas de cintas tejidas planas, fabricadas con fibras químicas, para uso general (eslingas reutilizables) UNE-EN 1492-2: 2001 Eslingas textiles.
Seguridad.
Parte 2: Eslingas redondas, fabricadas con fibras químicas, para uso general (eslingas reutilizables) UNE 40901: 2007 Eslingas textiles.
Seguridad.
Eslingas de cintas tejidas planas, fabricadas con fibras químicas, para uso no reutilizable.
UNE-EN 1492-1:2001+A1:2009 Eslingas textiles.
Seguridad.
Parte 1: Eslingas de cintas tejidas planas fabricadas con fibras químicas para uso general.
UNE-EN 1492-2: 2001+A1:2009 Eslingas textiles.
Seguridad Parte 2: Eslingas redondas fabricadas con fibras químicas, para uso general.

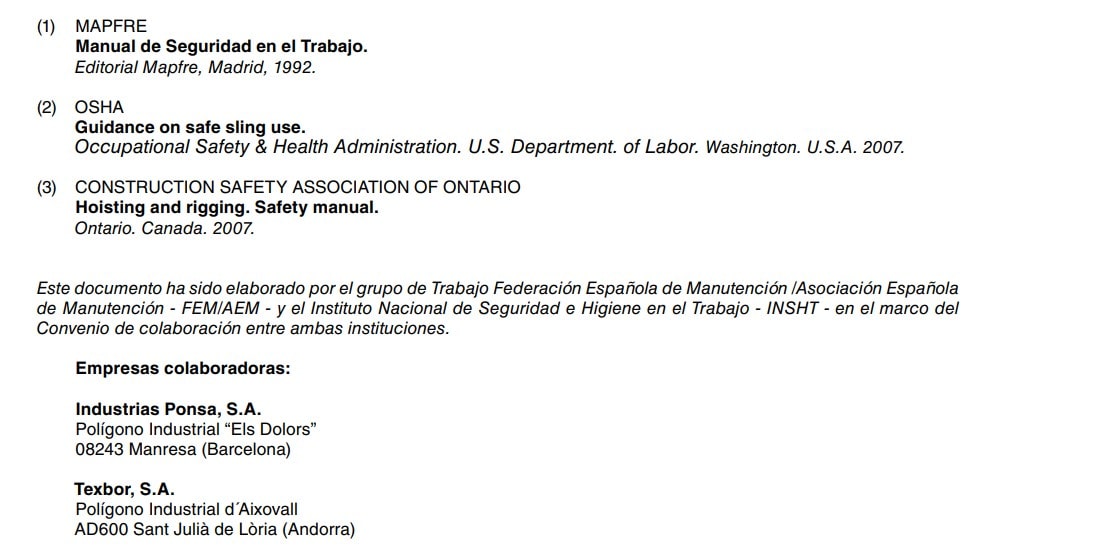

BIBLIOGRAFÍA (1) MAPFRE Manual de Seguridad en el Trabajo.
Editorial Mapfre, Madrid, 1992.
(2) OSHA Guidance on safe sling use.
Occupational Safety & Health Administration. U.S. Department.
of Labor.
Washington. U.S.A. 2007.
(3) CONSTRUCTION SAFETY ASSOCIATION OF ONTARIO Hoisting and rigging.
Safety manual.
Ontario.
Canada.
2007.
Este documento ha sido elaborado por el grupo de Trabajo Federación Española de Manutención /Asociación Española de Manutención FEM/AEM y el Instituto Nacional de Seguridad e Higiene en el Trabajo INSHT en el marco del Convenio de colaboración entre ambas instituciones.
Empresas colaboradoras: Industrias Ponsa, S.A. Polígono Industrial “Els Dolors” 08243 Manresa (Barcelona) Texbor, S.A. Polígono Industrial d´Aixovall AD600 Sant Julià de Lòria (Andorra) Reservados todos los derechos.
Se autoriza su reproducción sin ánimo de lucro citando la fuente: INSHT, nº NTP, año y título.
NIPO: 792-09-063-6
